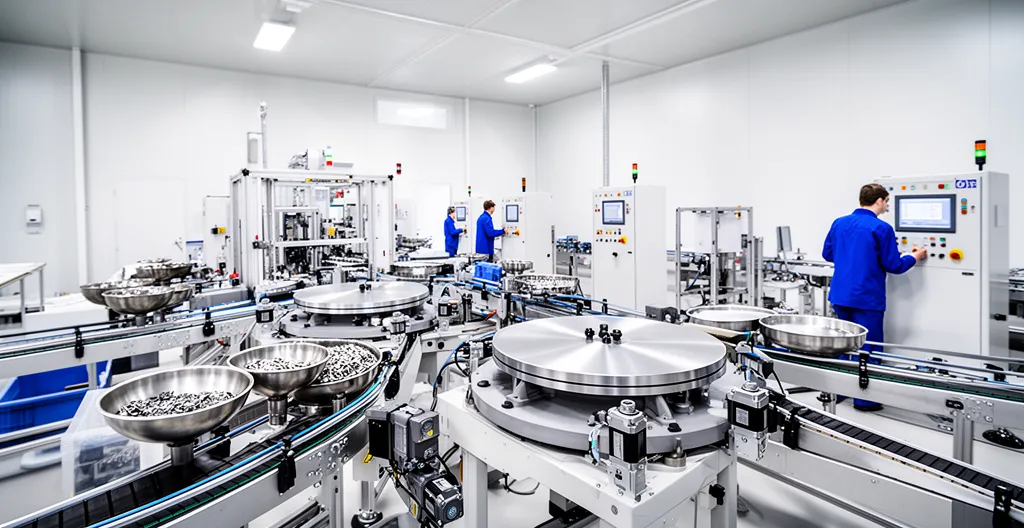

Assemblage haute cadence : la méthode pour atteindre 98% de disponibilité machine

En tant que directeur d’usine, ce clignotant rouge sur la ligne d’assemblage est plus qu’une simple alerte ; c’est le symbole d’un objectif de disponibilité qui vous échappe. Vous visez 98%, mais la réalité quotidienne oscille péniblement en dessous, grignotée par une multitude de micro-arrêts. Chaque jour, c’est le même combat : un bol vibrant qui se bloque, un plateau qui vibre, une alerte non pertinente qui mobilise un technicien pour rien. La somme de ces « petits riens » se chiffre en milliers d’unités non produites et en points de TRS (Taux de Rendement Synthétique) perdus.

Face à cela, les réponses habituelles semblent avoir atteint leurs limites. Les tableaux de bord OEE sont en place, les plans de maintenance préventive sont suivis et les opérateurs sont formés. Pourtant, le plafond de verre persiste. Et si la véritable fuite de performance ne se trouvait pas dans vos grands processus, mais dans une accumulation de défauts techniques, souvent invisibles à l’œil nu ? Ces micro-défaillances systémiques, nées d’un mauvais choix de conception, d’un réglage imprécis ou d’une physique mal maîtrisée, sont la cause racine de l’instabilité chronique.

Cet article adopte une approche radicale : nous n’allons pas parler de grands principes de Lean Management, mais plonger au cœur du mécanisme. En tant que spécialiste de l’OEE, je vais disséquer huit des points de défaillance les plus critiques sur une ligne d’assemblage automatisée à haute cadence. L’objectif n’est pas de vous donner une liste de conseils génériques, mais de vous armer d’une grille d’analyse technique précise pour identifier et éradiquer les véritables causes de vos pertes de disponibilité. De la physique des blocages dans les trémies à la logique cachée derrière une alerte de production, préparez-vous à une analyse chirurgicale de votre chaîne de valeur.

Pour vous guider dans cette analyse technique, nous allons examiner en détail les points névralgiques de votre ligne de production. Le sommaire ci-dessous vous permettra de naviguer directement vers les problématiques qui freinent aujourd’hui votre performance.

Pourquoi vos bols vibrants se bloquent-ils toutes les 20 minutes ?

Un bol vibrant qui se bloque est l’une des sources de micro-arrêts les plus frustrantes et les plus fréquentes. Le problème est souvent perçu comme une fatalité liée à la géométrie complexe des pièces. En réalité, la cause racine est presque toujours une inadéquation entre la physique du blocage et la conception du système d’alimentation. Les facteurs critiques incluent les vibrations harmoniques incorrectes, l’électricité statique sur les pièces en plastique, ou encore une variabilité dimensionnelle des lots de composants fournis qui n’a pas été anticipée.

La solution ne réside pas dans des interventions répétées de l’opérateur, mais dans une analyse rigoureuse des causes. Il est essentiel d’agir sur plusieurs leviers. Un revêtement de bol adapté (comme l’inox 304L ou 316L pour l’agroalimentaire ou des polymères spécifiques) peut drastiquement réduire les frictions. Le contrôle de l’hygrométrie ambiante et l’utilisation de systèmes anti-statiques sont non-négociables pour les matières plastiques. Enfin, la performance repose sur la constance : il est impératif d’analyser la variabilité des pièces entrantes (Cpk/Ppk) et de contractualiser des tolérances strictes avec vos fournisseurs.

Le réglage de l’entrefer et l’état des lames ressort sont également des points de maintenance prédictive cruciaux. Une vibration optimale n’est pas une vibration maximale, mais une vibration maîtrisée et constante qui garantit un flux de pièces fluide et prédictible.

Comment indexer vos plateaux rotatifs pour éviter le rebond à l’arrêt ?

À haute cadence, la performance ne se mesure pas seulement à la vitesse de rotation, mais à la stabilité dynamique du système à chaque arrêt. Un plateau rotatif qui « rebondit » ou oscille à la fin de son mouvement d’indexation est une source majeure de problèmes : mauvais positionnement de la pièce, collision avec les postes de travail, et usure prématurée des composants. Cette instabilité est souvent le résultat d’un couple d’inertie mal maîtrisé ou d’un choix technologique inadapté à la dynamique requise.

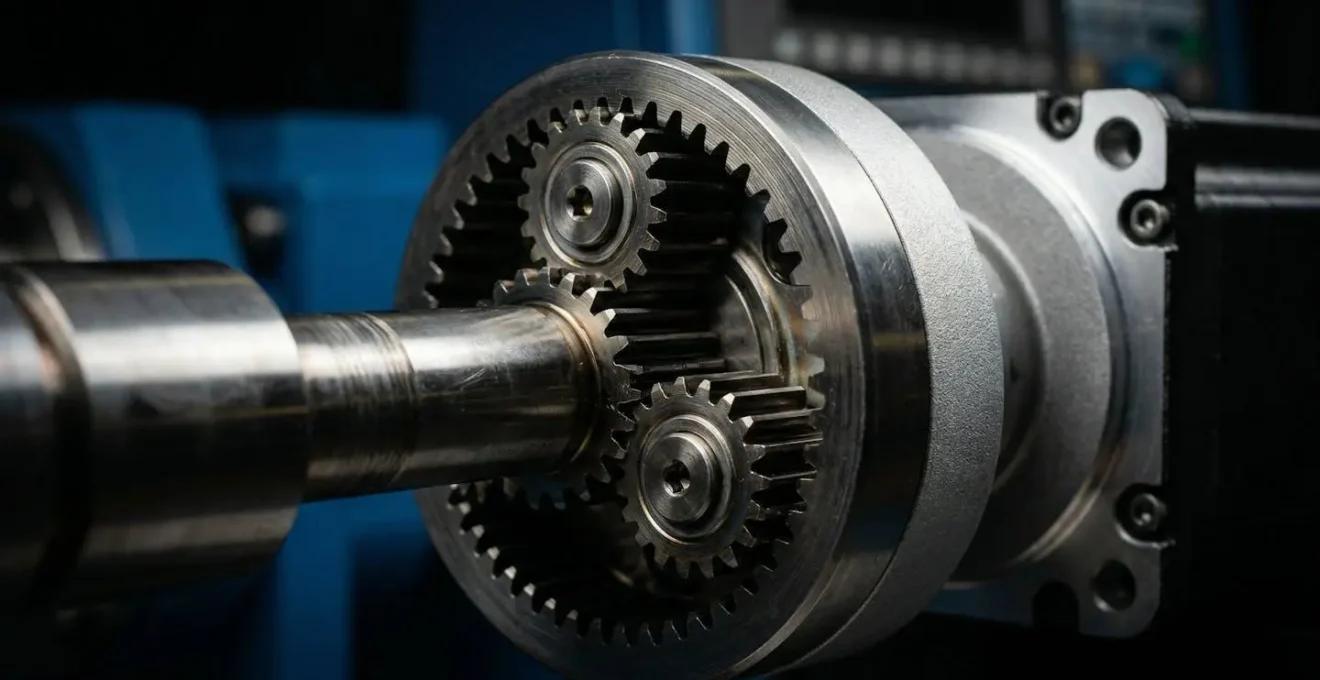

Pour éradiquer ce phénomène, il faut abandonner l’approche « tout ou rien » des anciens systèmes pneumatiques ou des moteurs asynchrones avec freins mécaniques. La clé est un contrôle total du profil de mouvement (accélération, vitesse constante, décélération). C’est là que les servomoteurs modernes, couplés à des réducteurs planétaires de haute précision sans jeu, font toute la différence. Ils permettent de programmer des lois de mouvement complexes, comme des profils en S, qui minimisent le « jerk » (l’à-coup) et garantissent un arrêt net et sans oscillation.

L’utilisation de servomoteurs avec des commandes avancées est fondamentale. En effet, les servomoteurs avec commandes de cames électroniques permettent de réaliser des mouvements dynamiques contrôlés et parfaitement reproductibles, ce qui est impossible à atteindre avec des solutions mécaniques moins évoluées. L’investissement dans un réducteur de précision est également critique : un jeu, même minime, dans la transmission sera amplifié à haute vitesse et ruinera tous les efforts de programmation.

Cames mécaniques ou servomoteurs : quel choix pour une cadence de 300 pièces/minute ?

Le choix entre une technologie éprouvée comme les cames mécaniques et la flexibilité des servomoteurs est un arbitrage stratégique pour toute machine d’assemblage à haute cadence. Il n’y a pas de réponse universelle, mais une décision qui doit être guidée par le coût total de possession (TCO) et la stratégie produit de l’entreprise. À une cadence de 300 pièces/minute, les deux technologies sont viables, mais répondent à des besoins très différents.

La came mécanique, par sa nature, offre une répétabilité et une robustesse exceptionnelles pour des productions mono-produit à très hauts volumes. Sa maintenance est simple et sa durée de vie peut dépasser 20 ans. Cependant, tout changement de format impose un arrêt de production long et un changement physique coûteux. Le servomoteur, quant à lui, est le champion de la flexibilité. Un changement de recette se fait en quelques clics via l’IHM, permettant de gérer des petites séries ou des produits variés sur une même ligne. Son coût initial est plus élevé, mais sa consommation énergétique est optimisée et variable selon la demande. Il requiert cependant une expertise en automatisme pour la maintenance.

Le tableau suivant synthétise les critères de décision pour vous aider à faire le bon arbitrage, en tenant compte des spécificités de votre production et des aides disponibles en France pour la modernisation de l’outil industriel.

Votre décision doit donc se baser sur le calcul du ROI en modélisant les volumes prévus et le nombre de changements de formats. Ne négligez pas l’impact des aides gouvernementales comme France 2030, qui peuvent significativement réduire le coût d’acquisition des technologies plus efficientes énergétiquement comme les servomoteurs.

L’erreur de capteur qui laisse passer une pièce non conforme à pleine vitesse

À haute cadence, le contrôle qualité devient un défi majeur. L’erreur la plus coûteuse n’est pas seulement de produire une pièce non conforme, mais de la laisser continuer son parcours dans la ligne d’assemblage, provoquant des blocages en aval ou, pire, arrivant chez le client final. L’origine du problème est souvent une latence de détection : le temps de réponse du capteur ou du système de traitement est trop long par rapport à la vitesse de défilement des pièces. Un capteur photoélectrique basique ou un capteur de vision simple peut être « aveuglé » par la vitesse.

Pour garantir un contrôle à 100% sans sacrifier la cadence, le recours aux systèmes de vision industrielle avancés est devenu incontournable. Contrairement aux capteurs discrets, une caméra intelligente peut effectuer des dizaines de contrôles simultanément (présence, dimension, orientation, couleur, défaut d’aspect) en quelques millisecondes. Une analyse des solutions d’automatisation industrielle confirme que les systèmes de vision modernes permettent des contrôles qualité intégraux sans jamais ralentir la production.

Le choix de l’éclairage est tout aussi crucial que celui de la caméra. Un éclairage structuré (dôme, coaxial, « backlight ») permet de révéler les défauts et d’assurer une image contrastée et stable, condition sine qua non pour une décision fiable et rapide de l’algorithme.

Quand recharger les trémies : le système d’alerte qui évite la marche à vide

Une ligne d’assemblage qui s’arrête par manque de composants est l’un des gaspillages les plus évitables. Pourtant, il est fréquent de voir des systèmes d’alerte basés sur de simples capteurs de niveau min/max et des gyrophares. Cette approche réactive est source de stress pour les opérateurs et provoque inévitablement des arrêts de ligne, car le temps de réaction est souvent trop court. La solution est de passer d’un système d’alerte à un système de gestion prédictif du réapprovisionnement.

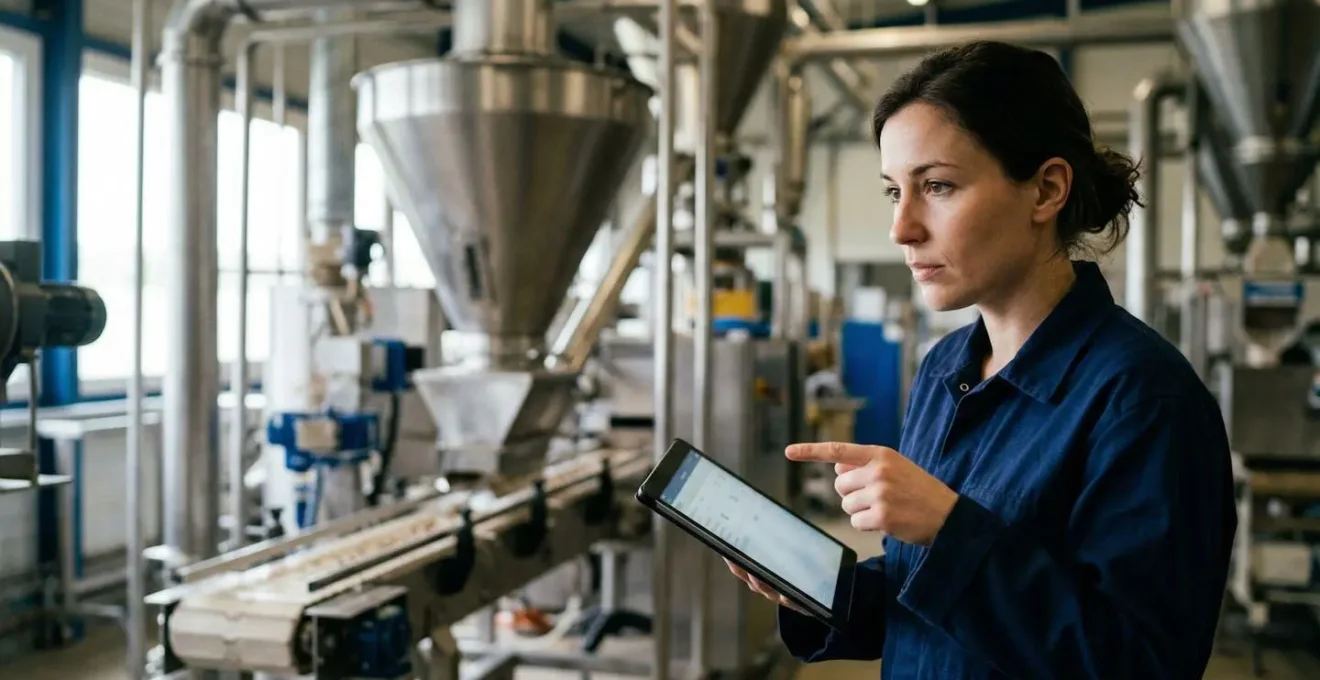

L’intelligence du système réside dans sa capacité à anticiper. Au lieu d’un simple capteur binaire, l’installation de cellules de charge pour un pesage en continu de la trémie offre une information riche et précise. Couplée à la donnée de cadence instantanée de la machine, il devient possible de calculer en temps réel le « Time To Empty » (temps avant que la trémie soit vide). Ce n’est plus une alarme « rouge » qui se déclenche, mais une information prévisionnelle (« Réapprovisionnement nécessaire dans 25 minutes ») affichée sur une tablette ou un écran de supervision.

Cette approche permet de transformer la gestion des flux. Les alertes peuvent être connectées au système ERP pour déclencher automatiquement des ordres de réapprovisionnement ou intégrées dans un système de Kanban électronique. Cela lisse la charge de travail des opérateurs logistiques et garantit que la bonne matière arrive au bon moment, sans urgence ni arrêt de production. Le management visuel passe du simple gyrophare anxiogène à un tableau de bord clair et priorisé, donnant aux équipes les moyens d’agir avant que le problème ne survienne.

L’erreur de dimensionnement des tables d’accumulation qui provoque 50% des bourrages

Les tables d’accumulation, ou « buffers », sont souvent perçues comme de l’espace improductif sur une ligne. C’est une erreur de jugement fondamentale. Un buffer correctement dimensionné n’est pas un stock, c’est une assurance de disponibilité. Il permet de désynchroniser les machines, absorbant les micro-arrêts d’un poste sans impacter immédiatement l’ensemble de la ligne. L’erreur la plus commune est de sous-dimensionner ces zones tampons, voire de les supprimer, au nom de la philosophie « zéro stock » du Lean Manufacturing, appliquée sans discernement.

La réalité mathématique est implacable. La disponibilité globale de plusieurs machines en série sans buffer n’est pas la disponibilité de la machine la moins performante, mais le produit de leurs disponibilités respectives. Prenons un exemple simple mais révélateur : si vous avez trois machines en série avec des disponibilités individuelles excellentes de 99%, 98% et 99.5%, la disponibilité globale de la ligne sera de 99% x 98% x 99.5% = seulement 96.53%. L’analyse de l’impact de la multiplication des disponibilités montre que cette perte de près de 3.5 points est entièrement due à l’absence de découplage.

Un buffer bien dimensionné (grâce à des outils de simulation de flux) permet à la machine en aval de continuer à produire pendant que la machine en amont est en micro-arrêt (ex: rechargement de bobine, nettoyage de capteur). Il agit comme un régulateur de flux, transformant un arrêt brutal de toute la ligne en un simple ralentissement localisé. Pour une ligne haute cadence, ignorer ce principe, c’est se condamner à ne jamais dépasser un certain plafond de TRS, peu importe la performance individuelle de chaque machine.

L’erreur d’alerter la production pour rien qui décrédibilise tout le projet

Un système de supervision qui génère des centaines d’alarmes par jour est contre-productif. Il crée le phénomène de « fatigue des alarmes » : les opérateurs, submergés par des alertes non pertinentes, finissent par ignorer les plus critiques. Une alarme devrait être un appel à une action précise, pas un simple bruit de fond. L’erreur est de configurer des seuils fixes et de remonter chaque événement individuellement, sans intelligence de corrélation.

Pour rendre les alertes pertinentes, il faut mettre en place une stratégie de gestion intelligente. Cela passe par plusieurs actions clés :

• Corrélation d’événements : Le système doit être capable d’identifier la cause racine. Si un défaut de pression d’air génère 10 alarmes sur 10 actionneurs différents, l’opérateur ne doit recevoir qu’une seule alerte : « Défaut pression d’air générale ».
• Masques d’alarmes conditionnels : Durant une phase de nettoyage ou de changement de format, certaines alarmes doivent être automatiquement masquées pour ne pas générer de « faux positifs ».
• Seuils adaptatifs : Un seuil de température, par exemple, peut être normal au démarrage mais critique en production. Les seuils doivent s’adapter au contexte de la machine.
• Qualification et criticité : Chaque alarme doit être documentée avec son niveau de criticité (information, avertissement, arrêt machine) et l’action ou la procédure requise. La formation d’un référent de ligne pour trier et qualifier ces alertes est une pratique très efficace.

Le but est de passer d’un système qui crie « au loup » en permanence à un assistant de production qui fournit une information ciblée et actionnable. La crédibilité de tout votre système de MES (Manufacturing Execution System) et de votre projet Industrie 4.0 repose sur la pertinence des informations qu’il délivre à ceux qui sont sur le terrain.

Comment auditer vos process industriels pour déceler les fuites de productivité ?

Atteindre 98% de disponibilité n’est pas le fruit du hasard, mais le résultat d’une démarche d’amélioration continue basée sur des audits précis. Or, un audit de performance ne se résume pas à regarder un tableau de bord TRS. Un TRS global de 85%, considéré comme de classe mondiale, peut masquer des faiblesses importantes. Par exemple, selon une analyse détaillée des composantes du TRS, un score apparemment bon peut cacher une disponibilité médiocre compensée par une sur-performance en cadence. Il faut donc aller chercher la vérité sur le terrain.

L’audit efficace est celui qui se concentre sur les fuites cachées. Les micro-arrêts, ces arrêts de moins d’une minute souvent non comptabilisés, sont un gisement de productivité majeur. Un « Gemba Walk » (tour de terrain) structuré, avec une grille d’analyse standardisée, permet de les observer directement. Il faut également auditer la « dette technique » de vos automates : des programmes PLC anciens, non documentés, ou des versions logicielles hétérogènes sont des sources de pannes latentes.

Il est crucial de confronter vos données internes aux standards du secteur. Des organismes comme le CETIM en France fournissent des benchmarks précieux. Enfin, une cartographie des flux de valeur (VSM) reste l’outil le plus puissant pour visualiser l’ensemble du processus, identifier les goulots d’étranglement réels (et pas seulement supposés) et prioriser les actions d’amélioration là où l’impact sera le plus fort. Un audit réussi n’est pas celui qui produit le plus de données, mais celui qui identifie les 2 ou 3 actions qui débloqueront le plus de performance.

L’atteinte des 98% de disponibilité n’est pas une utopie, mais une discipline. Chaque point abordé dans cet article est une opportunité de gagner les précieuses secondes qui, cumulées, font la différence entre une performance moyenne et l’excellence opérationnelle. Appliquez cette grille d’analyse pour lancer votre propre audit et identifier, dès demain, la source de perte la plus critique sur votre ligne pilote.
