Comment calculer la distance de sécurité de vos barrières immatérielles selon la norme EN ISO 13855 ?

Pour un automaticien ou un ingénieur sécurité, la formule S = K × T + C de la norme EN ISO 13855 est un pilier. Elle semble offrir une réponse mathématique simple à une question complexe : à quelle distance implanter une barrière immatérielle pour protéger un opérateur ? Le calcul paraît direct : S est la distance de sécurité, K la vitesse d’approche, T le temps d’arrêt total du système et C une distance additionnelle liée à la résolution de la barrière. La tentation est grande de se fier aux données fournies par le fabricant de la machine pour le paramètre T, de choisir une valeur K standard et de considérer le problème comme résolu. C’est une erreur fondamentale, une simplification qui ignore la physique et l’usure des composants.

La réalité du terrain est bien plus complexe. Le temps d’arrêt d’une machine n’est pas une constante immuable. Il évolue avec l’usure des freins, la variation de la pression hydraulique ou la fatigue des contacteurs. Se baser sur une donnée théorique, c’est construire sa sécurité sur une hypothèse fragile. La véritable expertise ne réside pas dans la capacité à réciter la formule, mais dans l’aptitude à en questionner chaque variable et à la confronter à la réalité mesurée de l’environnement de production. Le calcul de la distance de sécurité n’est pas une simple formalité administrative, c’est une démarche d’investigation rigoureuse.

Cet article dépasse la simple explication de la norme. Il a pour but de vous armer contre les erreurs pratiques les plus courantes et les plus dangereuses. Nous allons décomposer chaque aspect du calcul, en nous concentrant non pas sur la théorie, mais sur les pièges cachés : la mesure du temps d’arrêt réel, l’anticipation des contournements, l’impact des énergies résiduelles et les interférences qui peuvent rendre votre protection inopérante. L’objectif est de transformer un calcul de conformité en une véritable analyse de risques robuste et défendable.

Pour aborder ce sujet de manière structurée et rigoureuse, cet article explore en détail les points de vigilance essentiels. Le sommaire ci-dessous vous guidera à travers chaque étape critique du processus, de la mesure physique à l’intégration documentaire.

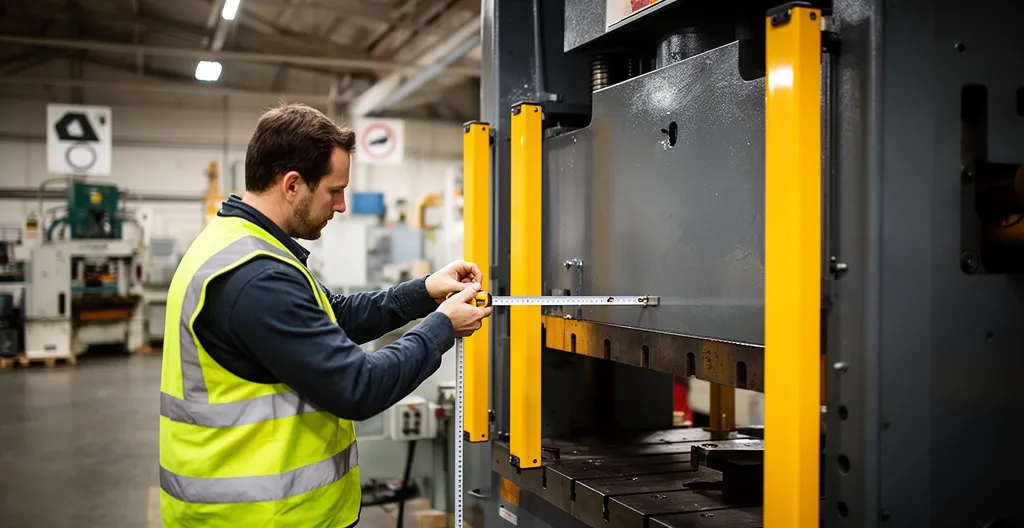

Pourquoi mesurer le temps d’arrêt réel de la machine est plus fiable que la donnée constructeur ?

Le paramètre T, temps d’arrêt total, est la variable la plus critique et la plus trompeuse de la formule S = K × T + C. Il représente la somme du temps de réponse de la barrière immatérielle (T1) et du temps nécessaire à la machine pour stopper complètement son mouvement dangereux après réception du signal d’arrêt (T2). De nombreux intégrateurs commettent l’erreur de se fier à la valeur T2 fournie dans la documentation technique du fabricant. Or, cette donnée est, au mieux, une indication valable uniquement pour une machine neuve et dans des conditions de test idéales. Dans la réalité, ce temps se dégrade inévitablement.

L’usure des composants mécaniques (freins, embrayages), les variations de pression dans les circuits hydrauliques ou pneumatiques, ou encore la fatigue des relais et contacteurs sont autant de facteurs qui allongent le temps d’arrêt. Un écart de quelques dizaines de millisecondes, imperceptible à l’œil nu, peut se traduire par plusieurs centimètres de distance de sécurité manquants, transformant une zone protégée en piège. La seule méthode rigoureuse consiste à mesurer périodiquement ce temps d’arrêt à l’aide d’un chronomètre de sécurité certifié. Cet appareil mesure précisément l’intervalle entre la coupure du faisceau et l’arrêt complet du mouvement dangereux.

Cette mesure n’est pas une option, mais une obligation de résultat pour l’employeur. Une dégradation progressive est un phénomène connu, comme le rapporte une analyse de la Carsat Bourgogne-Franche-Comté sur des équipements vieillissants. Dans un cas documenté, c’est la revérification des temps de réaction qui a permis d’identifier une dérive et d’ajuster la distance de sécurité avant la survenue d’un accident. Ignorer cette réalité physique, c’est accepter un risque résiduel non maîtrisé et s’exposer à de lourdes conséquences en cas d’incident.

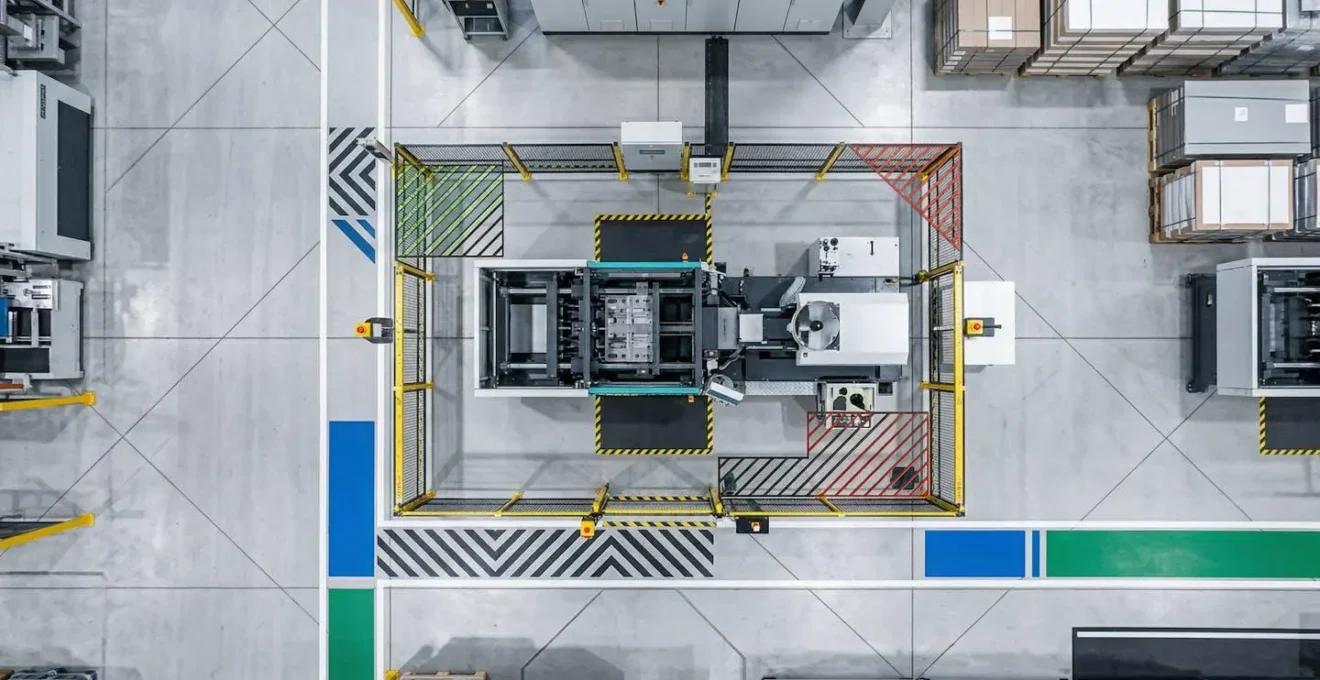

Comment éviter le contournement par-dessus ou par-dessous le faisceau ?

Installer une barrière immatérielle ne suffit pas ; il faut s’assurer qu’elle ne puisse pas être simplement contournée. La norme EN ISO 13855 est très claire sur ce point : si un opérateur peut atteindre la zone dangereuse en passant par-dessus, par-dessous ou à côté du champ de détection, la protection est inefficace. Le calcul de la distance de sécurité S est alors caduc, car le temps d’approche K devient infini. L’analyse du risque de contournement est donc un prérequis absolu. La norme définit des hauteurs précises pour le premier et le dernier faisceau en fonction de la hauteur du danger.

Par exemple, pour un danger situé à une hauteur standard, le faisceau le plus bas ne doit pas être à plus de 300 mm du sol, et le faisceau le plus haut à un minimum de 900 mm. Ces valeurs sont des minimums et doivent être adaptées à la configuration spécifique du poste. La présence d’une plateforme, d’un marchepied ou de tout objet pouvant servir d’appui à proximité immédiate de la machine doit être prise en compte dans l’analyse, car elle facilite le contournement par-dessus. De même, un espace trop important sous la barrière peut permettre un passage en rampant.

precision > atmosphere. »/>

L’enjeu est de taille, car en cas d’accident, la responsabilité de l’employeur sera systématiquement recherchée sur ce point. Ne pas avoir pris les mesures nécessaires pour empêcher un contournement prévisible peut être constitutif d’une faute lourde. Comme le rappelle régulièrement la jurisprudence française en matière de sécurité au travail :

L’employeur avait ou aurait dû avoir conscience du danger auquel était soumis le salarié et n’a pas pris les mesures nécessaires pour l’en préserver.

– Cour de cassation, Arrêt définissant la faute inexcusable de l’employeur

Cette notion de « faute inexcusable » souligne que la simple présence d’un dispositif de sécurité ne suffit pas. Son efficacité réelle et sa capacité à ne pas être déjoué sont les véritables critères d’évaluation.

Détection de doigt ou de corps : quel impact sur la distance d’installation ?

Le choix de la résolution d’une barrière immatérielle a un impact direct sur la distance de sécurité. La résolution correspond à la taille minimale d’un objet que la barrière peut détecter, ce qui détermine si elle est conçue pour la détection de doigt (14 mm), de main (30 mm) ou de corps (plus de 40 mm). Cette caractéristique influence directement la valeur de C dans la formule S = K × T + C. La constante C est une distance additionnelle de sécurité qui prend en compte la possibilité pour une partie du corps de pénétrer dans la zone dangereuse avant que la détection ne soit effective.

Logiquement, une barrière à haute résolution (détection de doigt, 14 mm) permet une distance d’installation plus faible, car elle détecte l’intrusion beaucoup plus tôt. La norme stipule que pour une résolution d ≤ 40 mm, la valeur de C est calculée par la formule C = 8 × (d – 14 mm). Pour une barrière de détection de corps (d > 40 mm), la distance additionnelle est une constante de 850 mm, car on suppose que l’opérateur peut avoir franchi la barrière avec son corps entier avant d’être détecté. Ce choix n’est donc pas anodin : une barrière « corps » imposera une distance S beaucoup plus grande, ce qui peut être incompatible avec l’ergonomie du poste de travail.

L’optimisation consiste souvent à utiliser des solutions mixtes pour améliorer la productivité tout en garantissant la sécurité. Dans l’industrie, il est courant d’utiliser des scrutateurs laser ou des barrières « corps » pour la surveillance de larges périmètres, et des barrières « main » ou « doigt » uniquement aux points d’opération où l’opérateur doit interagir avec la machine.

Cette approche démontre que la sécurité, lorsqu’elle est pensée de manière intelligente et granulaire, n’est pas un frein à la performance mais un levier d’optimisation.

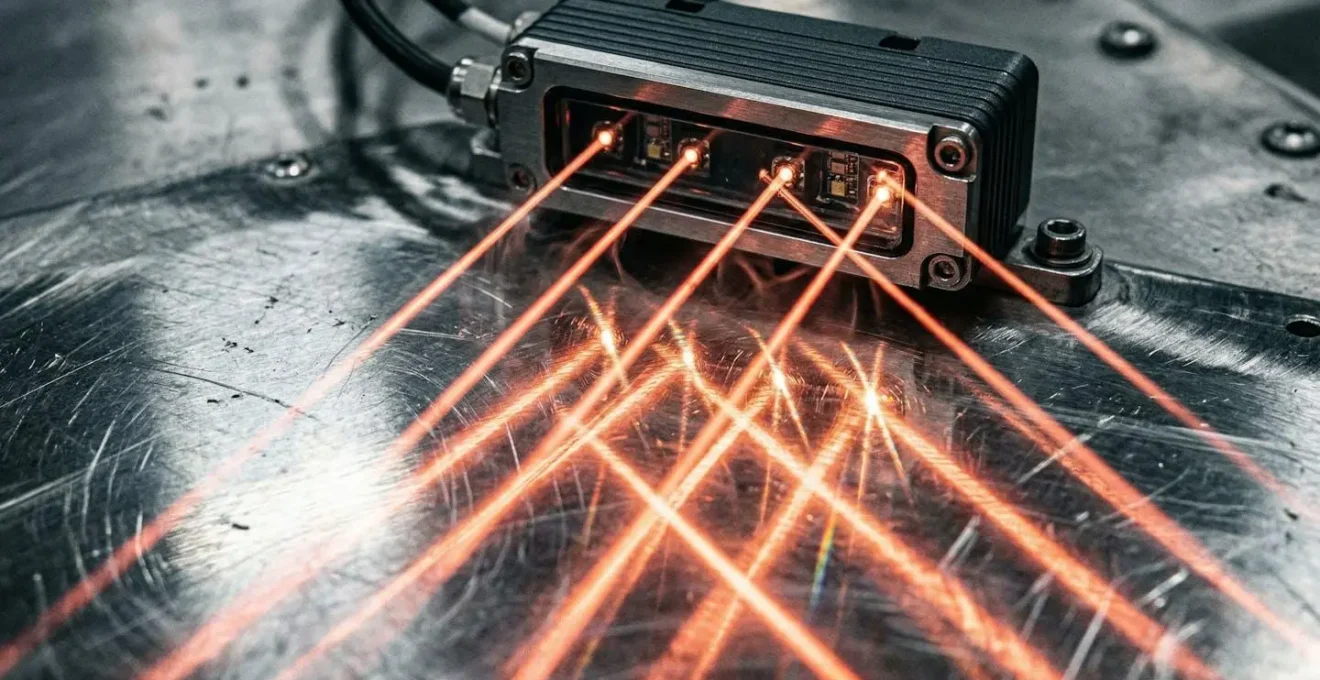

L’erreur des surfaces réfléchissantes voisines qui aveuglent la barrière

Un danger insidieux et souvent sous-estimé est celui des réflexions parasites. Une barrière immatérielle fonctionne sur un principe simple : un émetteur envoie des faisceaux lumineux infrarouges vers un récepteur. Si un objet interrompt un ou plusieurs de ces faisceaux, le circuit de sécurité (OSSD) s’ouvre et commande l’arrêt de la machine. Cependant, si une surface brillante ou réfléchissante est située à proximité de la barrière, elle peut dévier un faisceau. Le récepteur peut alors continuer à recevoir le signal lumineux, non pas directement de l’émetteur, mais via cette réflexion. Dans ce cas, un opérateur peut s’interposer entre l’émetteur et le récepteur sans que la barrière ne le détecte : elle est « aveuglée ».

Ce phénomène peut être causé par des éléments fixes (une tôle en inox, une vitre, une flaque d’huile au sol) ou mobiles (le passage d’un chariot élévateur avec des fourches chromées, les vêtements haute visibilité avec bandes réfléchissantes d’un opérateur). L’identification de ces sources de réflexion est une étape cruciale de l’analyse des risques lors de l’installation. Elle doit être réalisée dans les conditions réelles de production, en prenant en compte l’éclairage ambiant, les sources lumineuses stroboscopiques (gyrophares) et les matériaux présents dans l’environnement immédiat de la machine.

visual impact > atmosphere. »/>

La norme EN ISO 13855 n’impose pas de méthode spécifique, mais une approche pragmatique et un audit terrain sont indispensables pour valider une installation. La mise en place de protections physiques (écrans mats) ou le choix d’un positionnement qui évite les angles critiques sont les solutions les plus courantes pour neutraliser ce risque.

Quand tester la fonction d’arrêt : le rituel quotidien indispensable

Le calcul le plus précis et l’installation la plus rigoureuse ne servent à rien si le système de sécurité n’est pas fonctionnel au moment où il doit l’être. Une barrière immatérielle, comme tout dispositif électronique et mécanique, peut tomber en panne. La vérification de son bon fonctionnement n’est pas une simple recommandation de maintenance, mais une exigence réglementaire implicite découlant de l’obligation de sécurité de l’employeur. Ce test doit être simple, rapide et intégré dans la routine de travail de l’opérateur.

La méthode la plus courante consiste à utiliser une tige de test, fournie par le fabricant, dont le diamètre correspond à la résolution de la barrière (ex: 30 mm pour une détection « main »). Au début de chaque prise de poste, l’opérateur doit insérer cette tige dans le champ de détection. Cette action doit provoquer l’arrêt immédiat de la machine. Si l’arrêt n’est pas déclenché, la machine doit être consignée et la maintenance alertée. Ce test simple vérifie l’intégrité de toute la chaîne de sécurité : la barrière, le câblage, l’automate de sécurité et les organes de commande (contacteurs, distributeurs).

La traçabilité de ces tests est fondamentale. En cas de contrôle de l’Inspection du Travail ou d’accident, l’employeur devra prouver qu’il a mis en place un processus de vérification et que celui-ci est respecté. Un simple cahier de suivi papier ou une solution digitale (QR code sur la machine renvoyant à un formulaire) peut suffire. L’absence de ce rituel de vérification expose l’entreprise à des conséquences financières et pénales majeures, bien au-delà du simple coût de réparation. En effet, l’Assurance Maladie rappelle que la durée moyenne est de 71 jours d’arrêt par accident machine, un coût humain et financier considérable qu’un test de quelques secondes aurait pu éviter.

Pourquoi ne faut-il pas oublier les énergies résiduelles dans votre analyse ?

Une erreur critique dans l’analyse de sécurité est de considérer qu’une fois le signal d’arrêt envoyé, tout danger est écarté. La coupure de l’alimentation moteur ne signifie pas l’arrêt instantané de tous les mouvements. De nombreuses machines stockent de l’énergie résiduelle qui peut se libérer après l’arrêt, créant un risque de mouvement inattendu. Ces énergies peuvent être de plusieurs natures : cinétique, potentielle, pneumatique, hydraulique ou électrique.

L’énergie cinétique, ou inertie, est la plus courante. Une broche de fraiseuse, un volant d’inertie de presse ou des rouleaux de convoyeur peuvent continuer leur rotation pendant plusieurs secondes, voire plusieurs minutes, après la coupure de l’alimentation. Le temps d’arrêt T mesuré doit impérativement inclure ce temps de décélération jusqu’à l’arrêt complet. L’énergie potentielle est présente dans les systèmes où des masses sont maintenues en hauteur (presse verticale, ascenseur de charge). Une défaillance mécanique peut provoquer leur chute, même si le moteur est coupé. L’énergie hydraulique ou pneumatique résiduelle dans les vérins peut maintenir une pression capable de provoquer un mouvement si une vanne fuit ou est actionnée par erreur.

L’analyse des risques doit identifier toutes ces énergies et prévoir des mesures pour les maîtriser. Cela peut passer par des freins de broche, des clapets anti-retour, des systèmes de purge automatique des circuits ou, le plus souvent, des procédures de consignation claires interdisant l’accès à la zone tant que l’arrêt complet n’est pas vérifié. Le tableau suivant, inspiré des guides de l’INRS, illustre quelques exemples courants.

Ignorer ces énergies résiduelles revient à laisser une porte ouverte à l’accident, même avec une barrière immatérielle parfaitement calculée et installée. La sécurité ne s’arrête pas au signal électrique.

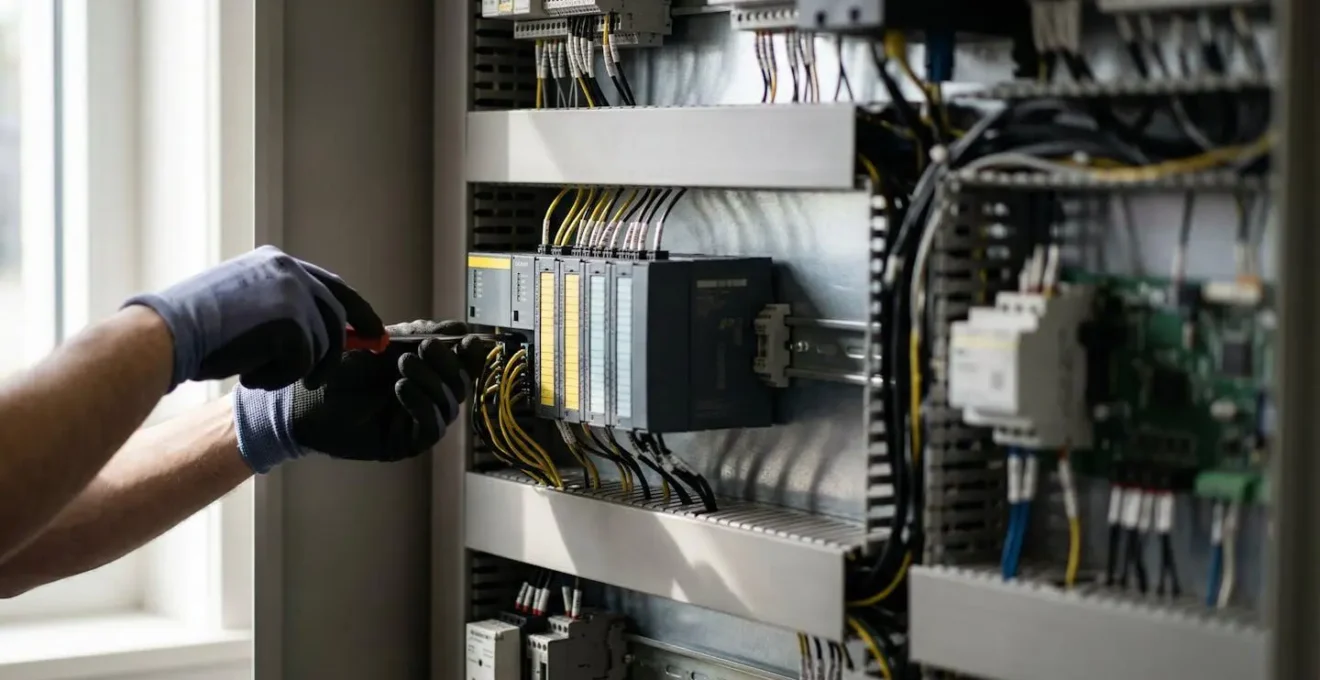

L’erreur de compatibilité automate qui paralyse le démarrage de la ligne

La barrière immatérielle n’est qu’un maillon de la chaîne de sécurité. Son efficacité dépend entièrement de la fiabilité des composants auxquels elle est connectée. Une barrière de Type 4, offrant le plus haut niveau de sécurité intrinsèque, ne sert à rien si elle est raccordée à un simple relais ou à un automate programmable standard non sécuritaire. L’ensemble de la fonction de sécurité (détection, traitement du signal, commande d’arrêt) doit être conçu pour atteindre un niveau de performance (PL – Performance Level) requis par l’analyse de risques, conformément à la norme EN ISO 13849-1.

Le PL (de « a » à « e », « e » étant le plus élevé) est déterminé en fonction de la gravité des blessures potentielles, de la fréquence d’exposition au danger et de la possibilité d’éviter le danger. Pour la plupart des applications machines, un PLd ou PLe est requis. Atteindre ce niveau implique d’utiliser des composants certifiés : un automate de sécurité, des contacteurs de puissance à contacts liés mécaniquement, et une architecture redondante et surveillée. L’erreur classique est de sous-estimer cette exigence, soit par méconnaissance, soit par souci d’économie.

technical detail > atmosphere. »/>

Une incompatibilité entre le niveau de la barrière et celui du reste du circuit peut avoir deux conséquences. La plus grave est une défaillance non détectée du système de sécurité, menant à un accident. La seconde, plus fréquente lors de la mise en service, est une paralysie complète de la ligne. Les automates de sécurité modernes effectuent des diagnostics poussés au démarrage et en continu. S’ils détectent une incohérence, un composant non compatible ou un câblage incorrect, ils interdisent purement et simplement le démarrage de la machine. Le temps et le coût pour diagnostiquer l’erreur et remplacer les composants non conformes dépassent alors largement l’économie initialement espérée.

La conception de la chaîne de sécurité doit être pensée comme un tout cohérent, où chaque élément contribue au niveau de performance global. La documentation du calcul du PL atteint est d’ailleurs un élément essentiel du dossier technique de la machine.

Document Unique et Machines : comment rédiger une analyse des risques conforme à l’ISO 12100 ?

Le calcul de la distance de sécurité et l’installation d’une barrière immatérielle ne sont pas des actions isolées. Elles constituent une mesure de réduction du risque qui doit être formalisée et intégrée dans le Document Unique d’Évaluation des Risques Professionnels (DUERP) de l’entreprise. Cette démarche s’inscrit dans le cadre plus large de l’appréciation du risque sur les machines, tel que défini par la norme de référence EN ISO 12100. L’objectif est de documenter de manière traçable le processus qui a mené au choix et à l’implémentation de cette solution de sécurité.

Une analyse des risques machine conforme se déroule en plusieurs étapes logiques. D’abord, l’identification des phénomènes dangereux (écrasement, cisaillement, happement…) et des situations dangereuses associées. Ensuite, l’estimation du risque initial, en évaluant la gravité des dommages potentiels et la probabilité de leur occurrence. C’est sur la base de cette estimation que la nécessité d’une mesure de réduction du risque, comme une barrière immatérielle, est décidée. Le calcul de la distance de sécurité selon l’EN ISO 13855 devient alors une partie intégrante de la définition de cette mesure.

Une fois la barrière installée et la distance validée par mesure, l’analyse n’est pas terminée. Il faut réévaluer le risque résiduel. Ce risque résiduel prend en compte les limites de la protection (contournement, énergies résiduelles, défaillance). Si ce risque est jugé acceptable, l’ensemble de la démarche est consigné dans le DUERP, avec le plan d’action associé (procédures de test, formation des opérateurs, maintenance préventive). Cette documentation est la preuve que l’employeur a rempli son obligation de sécurité de manière structurée et réfléchie. Elle est essentielle en cas d’accident, car elle démontre la diligence de l’entreprise. L’impact financier d’un manquement est durable, car, selon la FNTP, l’impact financier s’étale car le coût d’un accident est pris en compte pendant 3 ans dans le calcul du taux AT/MP.

En somme, le calcul de la distance S n’est que la conclusion technique d’un raisonnement de sécurité bien plus vaste, qui doit être entièrement traçable et intégré à la politique de prévention globale de l’entreprise.

La conformité n’est pas une finalité, c’est un processus continu. L’étape suivante consiste à planifier un audit rigoureux de vos installations existantes pour quantifier les risques réels et mettre à jour votre Document Unique.
