Comment sécuriser le maintien de vos pièces pour l’usinage à grande vitesse ?

Le bruit strident d’un outil carbure qui entre en vibration avant de casser net. Une série de pièces dont les cotes sont parfaites sur la machine, mais inexplicablement hors tolérances une fois sur le marbre de contrôle. Pour un fraiseur ou un tourneur, ces scénarios sont plus que frustrants : ils sont une perte sèche de temps, de matière et d’argent. Face à ces problèmes en usinage à grande vitesse (UGV), le premier réflexe est souvent d’incriminer l’outil, la vitesse de coupe, ou de suivre le conseil ancestral de l’atelier : « serre plus fort ! ». On investit alors dans des étaux plus puissants, on augmente la pression de bridage, en espérant que la force brute résoudra le problème.

Pourtant, ces solutions classiques ne font souvent qu’aggraver la situation, en particulier sur des pièces complexes ou à parois minces. La véritable cause des vibrations et des déformations n’est que rarement un manque de force. Elle réside dans une méconnaissance des phénomènes physiques qui régissent la relation entre la machine, le montage et la pièce. Le bridage n’est pas un acte de force, c’est une science de la gestion des fréquences et de la propagation des contraintes.

Et si la clé pour sécuriser vos productions n’était pas dans la force de serrage, mais dans la compréhension de la « chaîne de rigidité » ? Si maîtriser le retour élastique, la résonance et la déformation contrôlée était plus rentable que d’acheter un nouvel étau ? Cet article ne va pas vous dire de serrer plus fort. Au contraire, il va vous montrer comment, en comprenant la physique du maintien de pièce, vous pouvez éliminer les vibrations, garantir vos tolérances et préserver la durée de vie de vos outils les plus coûteux.

Pour aborder ce sujet technique en profondeur, nous allons explorer les concepts fondamentaux qui définissent un bridage réussi. Le sommaire ci-dessous détaille les points essentiels qui seront développés pour vous donner une maîtrise complète de la situation.

Pourquoi une pièce mal bridée entre en résonance et brise votre outil carbure ?

Avant même de parler de technique de serrage, parlons économie. Quand on sait que le prix du carbure a presque doublé en 18 mois pour atteindre 89-90 USD/kg, chaque outil cassé n’est plus un simple incident, c’est un coup dur pour la rentabilité. La cause la plus spectaculaire de cette casse n’est pas une avance trop rapide, mais un phénomène physique redoutable : la résonance. Imaginez pousser une balançoire : si vous poussez à la bonne fréquence, son amplitude augmente de façon exponentielle avec un minimum d’effort. En usinage, c’est pareil. Chaque système pièce/montage possède une fréquence de vibration naturelle, sa « fréquence propre ».

Si la fréquence de rotation de l’outil (ou plus précisément, la fréquence de passage de ses dents sur la matière) coïncide avec cette fréquence propre, la pièce se met à vibrer de manière incontrôlable. Un bridage insuffisant, un porte-à-faux trop important ou un appui mal positionné « dans le vide » créent les conditions idéales pour cette résonance. L’outil subit alors des micro-chocs d’une violence inouïe qui entraînent la rupture de l’arête de coupe en une fraction de seconde. Le secret n’est donc pas de « brider fort », mais de brider de manière à changer la fréquence propre de la pièce ou à amortir sa vibration, pour la sortir de la zone de danger induite par la vitesse de broche.

Comment utiliser les mandrins à expansion pour usiner toute la surface extérieure ?

Un problème classique en tournage ou en fraisage 5 axes est l’accès à la pièce. Comment usiner l’intégralité d’une surface extérieure en une seule prise, sans avoir à la retourner, ce qui génère une perte de concentricité et de temps ? Le bridage par étau ou par mors traditionnels laisse inévitablement des « ombres » où l’outil ne peut pas passer. La solution réside souvent dans un changement de paradigme : au lieu de serrer par l’extérieur, on serre par l’intérieur. C’est le rôle du mandrin à expansion.

Ce système utilise un manchon ou des segments qui viennent s’expanser à l’intérieur d’un alésage existant dans la pièce. La force de serrage est appliquée de manière parfaitement radiale et uniforme sur toute la circonférence de l’alésage, assurant un centrage parfait et une rigidité exceptionnelle sans déformer la pièce. L’intégralité de la surface extérieure devient alors accessible en une seule opération, ce qui est un avantage décisif pour les pièces complexes de l’horlogerie, du médical ou de la connectique qui exigent des tolérances de coaxialité très serrées.

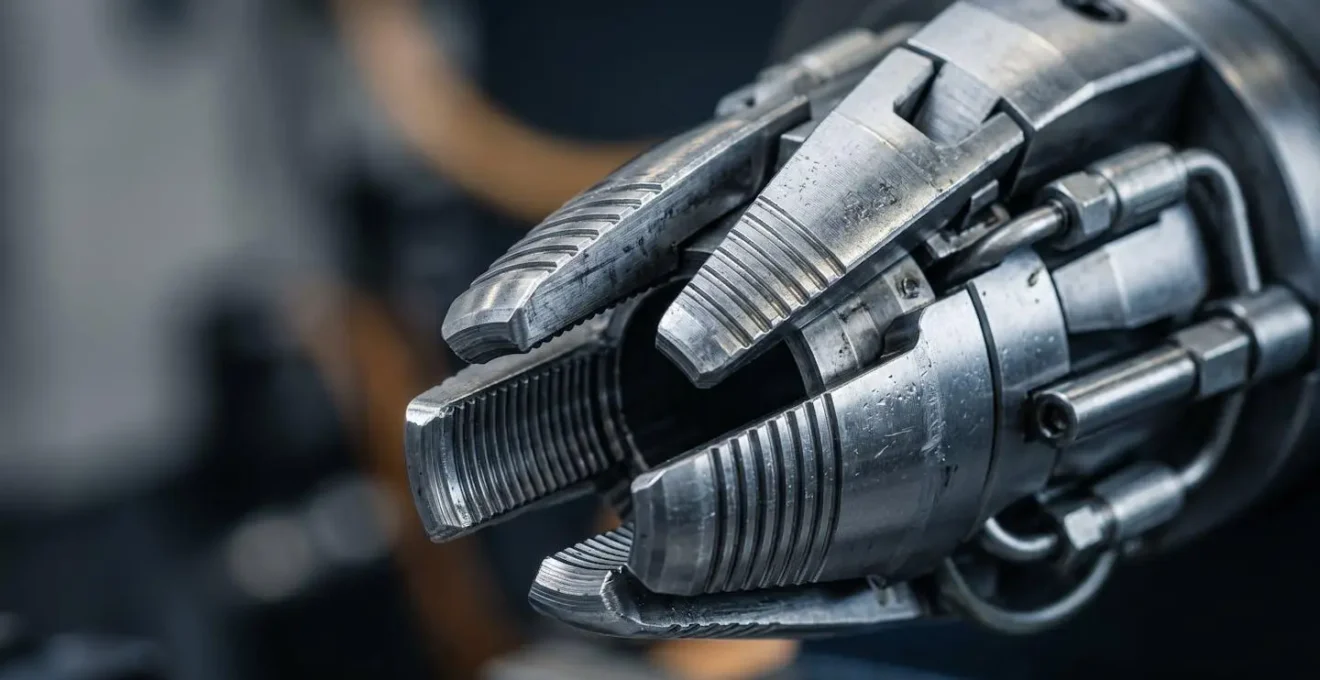

Comme le montre cette image, le bridage se fait depuis le centre, libérant complètement l’extérieur pour le passage de l’outil. C’est une stratégie particulièrement efficace pour les pièces cylindriques ou les corps de vannes. Mais ce système a ses limites, notamment sur des pièces pleines ou de grande surface.

Le tableau suivant compare cette technologie avec une autre approche, le bridage par le vide, pour vous aider à choisir la bonne stratégie en fonction de la géométrie de vos pièces.

Étau hydraulique ou mécanique : lequel garantit la répétabilité du serrage ?

Pour la production en série, le critère le plus important n’est pas la force de serrage maximale, mais la répétabilité. Chaque pièce doit être serrée exactement de la même manière pour garantir des cotes constantes et éviter les rebuts. C’est sur ce point que l’étau mécanique traditionnel montre ses limites. La force appliquée dépend de l’opérateur, de sa fatigue, et de l’état du système vis-écrou. Passer à un étau hydraulique n’est pas un luxe, mais un investissement dans la constance.

L’étau hydraulique applique une force de serrage précise et constante, définie par la pression dans le circuit, indépendamment de l’opérateur. Ce serrage contrôlé est non seulement plus rapide, mais il est surtout traçable, un point crucial pour les certifications comme l’EN 9100 dans l’aéronautique. De plus, il ouvre la porte à l’automatisation, car il peut être piloté directement par la commande numérique ou un robot, éliminant les temps morts et les risques de Troubles Musculo-Squelettiques (TMS) liés aux efforts répétitifs.

La décision entre un système mécanique et hydraulique est avant tout économique et stratégique, comme le détaille cette analyse décisionnelle pour les PME.

L’erreur de serrer trop fort une pièce à paroi mince qui la rend ovale

L’ennemi juré de l’usinage de pièces fines, comme un carter en aluminium ou une bague de roulement, est le retour élastique. L’erreur la plus commune est d’appliquer une force de serrage excessive. Sous la pression des mors, la pièce se déforme : une pièce cylindrique devient légèrement ovale. Dans cet état contraint, elle est usinée à la perfection. Le drame se produit au débridage : libérée de la pression, la matière reprend sa forme initiale par élasticité, et la surface usinée qui était parfaitement ronde sur la machine se retrouve déformée et hors tolérance.

Serrer plus fort est donc contre-productif. Il faut serrer « juste assez » et de manière intelligente. Une technique d’atelier consiste à utiliser la déformation de manière contrôlée. Par exemple, pour brider une fonderie qui a tendance à « boiter », certains opérateurs expérimentés placent un comparateur sur la pièce, la déforment volontairement d’une valeur connue (ex: 0.2mm) avec un vérin, puis serrent le bridage final tout en ramenant le comparateur à zéro. C’est une forme de pré-contrainte qui annule la déformation induite par le serrage. Pour les pièces à paroi mince, l’objectif est de répartir la pression et de limiter la force à son strict minimum.

Voici plusieurs solutions pratiques pour lutter contre ce phénomène :

• Utiliser des butées intelligentes ou des cales martyres usinées à la forme pour augmenter la surface de contact et répartir la pression de serrage.
• Adopter un serrage régulé avec des systèmes à couple contrôlé (clés dynamométriques, visseuses asservies) pour garantir une force constante et non excessive.
• Mesurer la déformation en direct avec un comparateur pendant l’opération de serrage pour rester sous le seuil de déformation élastique.
• Dans les cas les plus critiques, prévoir une simulation par éléments finis (FAO) de la déformation pour anticiper le retour élastique et le compenser directement dans la trajectoire d’outil du programme CN.

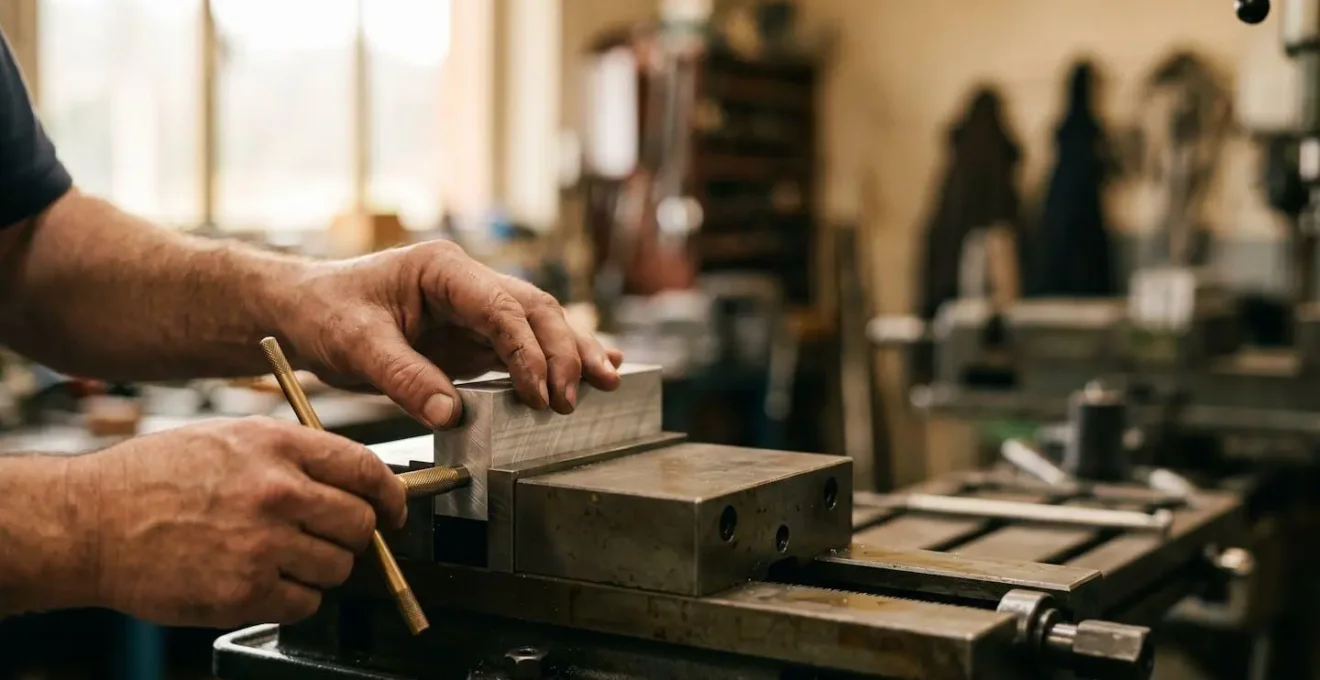

Quand utiliser des mors doux usinés sur place plutôt que des mors durs ?

Les mors durs en acier traité sont parfaits pour des pièces brutes et parallélépipédiques. Mais dès que la géométrie se complexifie, qu’il s’agisse d’une pièce de fonderie aux formes gauches ou d’une pièce fragile qu’il ne faut pas marquer, ils deviennent inefficaces, voire destructeurs. La solution la plus flexible et la plus précise est alors de recourir aux mors doux. Ce sont des mors en aluminium ou en acier non traité que l’opérateur usine lui-même, directement sur la machine, pour créer une empreinte qui épouse parfaitement la forme de la pièce à brider.

Cette technique offre un avantage imbattable : la surface de contact est maximale, la pression de serrage est répartie de manière idéale, et la répétabilité du positionnement est garantie au centième de millimètre. Comme le souligne Norelem, un spécialiste du domaine, dans une présentation de ses solutions de bridage :

Avec le nouveau mandrin de bridage de forme Norelem, il suffit d’usiner l’étau en fonction de la forme de la pièce à brider. Qu’elle soit cylindrique, asymétrique, ou même artistique, la forme correspondra toujours car c’est l’opérateur qui définit la forme.

– Norelem, Zone Industrie – Solutions de bridage

L’usinage de mors doux est un savoir-faire essentiel pour le prototypage et la petite série. Bien que cela demande un temps de préparation, le gain en sécurité et en précision est immense. Le coût matière d’un jeu de mors en aluminium est dérisoire comparé au coût d’une pièce complexe rebutée.

Cette approche « sur-mesure » est souvent plus pertinente et économique que des systèmes modulaires plus coûteux comme le point zéro, en particulier pour les petites séries et le prototypage.

Pourquoi le jeu dans les réducteurs est-il le premier ennemi de votre répétabilité ?

La rigidité ne dépend pas uniquement du système de bridage. Elle est une chaîne dont chaque maillon compte, et le premier maillon est la machine-outil elle-même. En UGV, où les accélérations et les inversions de sens sont brutales, le moindre jeu mécanique (backlash) dans les vis à billes ou les réducteurs des axes rotatifs est amplifié et se répercute directement sur l’outil. Ce jeu, même infime (quelques microns), crée une imprécision qui rend impossible le respect des tolérances serrées. C’est un défaut insidieux qui peut dégrader un état de surface ou faire échouer un usinage 5 axes complexe.

Les constructeurs de machines intègrent des algorithmes d’usinage grande vitesse qui anticipent ces phénomènes pour permettre des trajectoires complexes sans rupture de vitesse, ce qui peut permettre une réduction jusqu’à 4 fois des temps d’usinage. Cependant, ces algorithmes ne peuvent compenser une dégradation mécanique. Une maintenance prédictive rigoureuse est donc non-négociable. L’ennemi n’est pas le jeu en soi, mais son évolution non contrôlée. Mettre en place un suivi régulier est la seule façon de garantir la performance de la machine sur le long terme.

Voici un protocole simple pour garder le jeu mécanique sous contrôle :

• Mesure au comparateur : Effectuez une mesure du jeu sur chaque axe tous les 500 heures d’usinage et consignez les résultats.
• Cycle de test CN : Programmez un cycle de test « backlash » mensuel qui effectue des mouvements rapides d’inversion pour solliciter les transmissions et met en évidence toute dégradation.
• Registre de maintenance : Tenez un registre précis de l’évolution du jeu pour chaque axe afin d’anticiper l’usure et de planifier une intervention.
• Remplacement anticipé : N’attendez pas la panne. Planifiez le remplacement des composants d’usure (vis, écrous, roulements) dès que le jeu mesuré atteint 80% de la tolérance maximale admissible par le constructeur.

L’erreur de bridage qui déforme la pièce de 0,05 mm après usinage

Vous avez tout bien fait : montage rigide, serrage contrôlé, machine sans jeu. Pourtant, après débridage, votre pièce est déformée. La cause est souvent invisible : la dilatation thermique et la libération des contraintes internes de la matière. En UGV, l’énergie de coupe chauffe la pièce. Sur des pièces longues (plus de 500 mm), cette chaleur peut provoquer une dilatation de plusieurs centièmes. Si le système de bridage bloque la pièce de manière rigide à ses deux extrémités, elle n’a nulle part où s’étendre et se cintre comme un arc. Une fois refroidie et débridée, elle reprend sa forme et les surfaces usinées ne sont plus planes.

Une autre source de déformation est la libération des contraintes internes du brut de matière, notamment sur les pièces laminées ou forgées. L’enlèvement de matière d’un côté libère ces contraintes, ce qui fait « vriller » ou « cintrer » la pièce. La solution, dans les deux cas, est de ne pas tout usiner en une seule fois. Comme le préconise le Guide de Conception de Posages Huyghe Modelage, la stratégie gagnante est séquentielle :

Le retour élastique après débridage est un phénomène critique : appliquer la stratégie dégauchissage – ébauche – desserrage/resserrage contrôlé – finition.

– Guide Huyghe Modelage, Conception de posages et gabarits d’usinage

Ce cycle permet de libérer la majorité des contraintes pendant l’ébauche. Le resserrage, plus léger, stabilise ensuite la pièce dans sa nouvelle forme « détendue » avant l’opération de finition, qui, elle, se fera avec un minimum d’enlèvement de matière et donc un minimum de contraintes induites. C’est un pas supplémentaire, mais c’est la seule garantie d’obtenir des pièces stables et conformes.

Usinage aéronautique : comment respecter les tolérances géométriques sur le titane ?

L’usinage du titane et de ses alliages est l’un des plus grands défis en mécanique de précision, notamment pour le secteur aéronautique où les tolérances géométriques et les exigences de traçabilité (norme EN 9100) sont extrêmes. Le titane combine plusieurs difficultés : il est un mauvais conducteur thermique (la chaleur se concentre sur l’arête de l’outil), il a une forte tendance au grippage et à l’écrouissage, et il possède un module d’élasticité faible qui le rend sujet aux vibrations.

Dans ce contexte, la stratégie de bridage est aussi critique que le choix de l’outil. Les montages doivent être d’une rigidité absolue, souvent beaucoup plus massifs que pour l’usinage d’aciers ou d’aluminium. La stabilité thermique est également un facteur clé. Un arrosage haute pression (jusqu’à 70 bars) n’est pas seulement utilisé pour évacuer les copeaux, mais surtout pour refroidir l’interface outil/matière et stabiliser la température de la pièce, évitant ainsi les déformations dues à la dilatation.

Pour garantir la conformité et la sécurité des pièces aéronautiques en titane, un protocole de bridage strict doit être suivi :

• Montages massifs : Utiliser des posages d’une rigidité maximale, souvent en acier traité, pour absorber les vibrations et ne pas entrer en résonance.
• Stabilité thermique : Prévoir un arrosage haute pression et un volume de liquide de coupe élevé pour maîtriser la température au point de coupe.
• Prévention du grippage : Appliquer un traitement de surface spécifique sur les points d’appui du montage pour éviter que les copeaux de titane ne s’y soudent.
• Traçabilité documentaire : Documenter chaque opération de bridage, y compris les couples de serrage appliqués, pour chaque pièce produite.
• Validation par analyse modale : Pour les productions en grande série, valider la conception du montage par une analyse modale en simulation pour identifier et éliminer les fréquences de résonance avant de lancer l’usinage.

En définitive, la sécurisation du maintien de pièce en UGV est moins une question de force brute que d’intelligence mécanique. En passant d’une logique de « serrage » à une logique de « gestion des contraintes et des fréquences », vous transformez une source de problèmes et de coûts en un processus fiable et prédictible. Pour mettre en pratique ces conseils, l’étape suivante consiste à réaliser un audit méthodique de vos process de bridage actuels pour identifier le maillon faible de votre chaîne de rigidité.
