Convoyeur à bande ou modulaire : lequel choisir pour éviter la contamination bactérienne ?

Pour un ingénieur projet dans les secteurs pharmaceutique ou agroalimentaire, la sélection d’un convoyeur n’est jamais anodine. Au-delà du simple transport de produits, cet équipement est en première ligne dans la bataille contre la contamination bactérienne. La pression est constante pour garantir une hygiène irréprochable, optimiser le Taux de Rendement Synthétique (TRS) et assurer la sécurité des opérateurs. Face à ce défi, le débat classique oppose souvent le convoyeur à bande lisse, réputé pour sa surface homogène, au convoyeur modulaire, plébiscité pour sa robustesse et sa modularité.

Pourtant, se limiter à cette dichotomie revient à ignorer l’essentiel. Les solutions génériques suffisent rarement à adresser les contraintes spécifiques des industries de pointe. La véritable performance ne réside pas dans le choix binaire « bande ou modulaire », mais dans une analyse bien plus fine des détails de conception. Et si les véritables ennemis de votre productivité et de votre sécurité sanitaire se cachaient dans des aspects que vous n’aviez pas encore considérés ? Des points de défaillance insoupçonnés, comme le type de motorisation, la gestion de la tension de bande ou la conception des transferts, peuvent transformer un équipement à priori performant en un véritable goulot d’étranglement opérationnel et un nid à bactéries.

Cet article propose de dépasser le débat de surface. Nous allons décortiquer, point par point, les erreurs de conception et les détails techniques qui font toute la différence. L’objectif : vous fournir les clés pour choisir une solution de convoyage qui ne se contente pas de transporter, mais qui sécurise, fiabilise et pérennise votre production.

Pour vous guider dans cette analyse technique, cet article est structuré autour des points de vigilance essentiels à considérer lors du choix et de l’audit de vos systèmes de convoyage. Le sommaire ci-dessous vous permettra de naviguer directement vers les enjeux qui vous concernent le plus.

Pourquoi votre équipe de nettoyage déteste-t-elle vos convoyeurs actuels ?

Le premier indicateur de la performance hygiénique d’un convoyeur n’est pas un certificat, mais le temps et la pénibilité du nettoyage pour vos équipes. Des structures complexes, des zones inaccessibles et la nécessité d’outils pour le démontage transforment une opération de routine en une source de frustration, de perte de temps et de risques. Cette complexité a un coût humain direct : les troubles musculo-squelettiques (TMS) liés à des postures contraignantes sont un fléau dans l’industrie. En France, on dénombre plus de 17 800 accidents du travail déclarés en France liés à la manutention, un chiffre qui souligne l’importance d’une conception ergonomique.

Les points de défaillance sont souvent les mêmes : des bâtis en cornières ou en tôle pliée créant des angles vifs et des zones de rétention, des pieds de machine filetés difficiles à nettoyer, ou encore des vis et écrous apparents qui sont autant de nids potentiels pour les biofilms. Un convoyeur mal conçu n’est pas seulement difficile à nettoyer ; il est impossible à nettoyer correctement. Chaque recoin inaccessible devient une menace pour la sécurité sanitaire de toute la ligne de production.

La solution réside dans ce que l’on appelle « l’ingénierie de la simplicité ». Des conceptions dites « ouvertes », avec des structures en tubes ronds et des soudures continues, éliminent nativement les zones de rétention. L’objectif est de permettre un accès visuel et physique à 100% des surfaces du convoyeur. Un design hygiénique performant est celui qui rend le nettoyage non seulement plus facile, mais aussi plus rapide et plus fiable, réduisant ainsi le risque d’erreur humaine et améliorant directement le TRS de votre ligne.

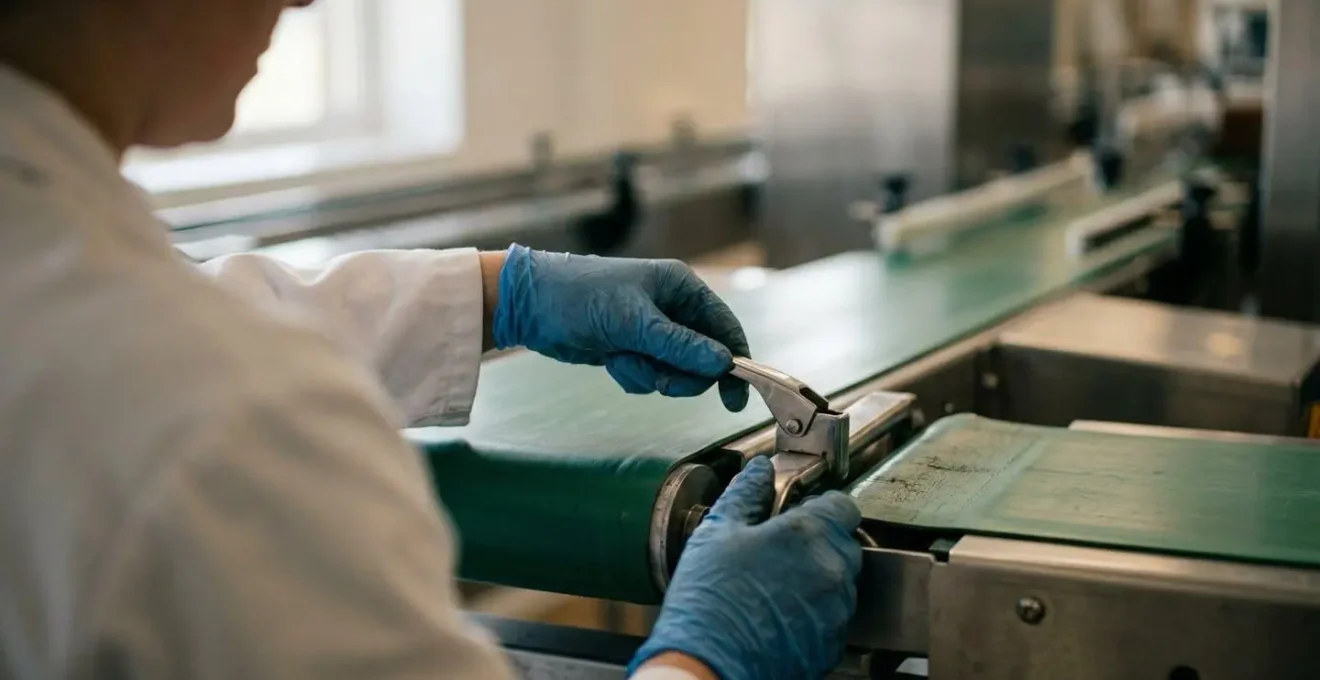

Comment changer une bande sans outils en moins de 5 minutes ?

La rapidité de maintenance est un levier de productivité majeur. Un changement de bande, que ce soit pour le nettoyage, la maintenance ou un changement de production, ne devrait pas immobiliser une ligne pendant plusieurs dizaines de minutes. Les systèmes traditionnels, qui exigent des clés, des compétences spécifiques et souvent l’intervention de plusieurs opérateurs, sont un goulot d’étranglement opérationnel. L’objectif moderne est clair : permettre à un seul opérateur de changer la bande, sans aucun outil, en moins de 5 minutes.

Cette performance est rendue possible par des systèmes de conception ingénieux. Des mécanismes de déverrouillage rapide, des structures basculantes en porte-à-faux et des systèmes de tension automatique permettent de libérer la bande en quelques gestes. L’opérateur peut ainsi la retirer latéralement pour un nettoyage en profondeur ou un remplacement. Par exemple, des innovations comme celles de Vulca Concept permettent de réaliser l’opération en moins de 2 minutes, transformant une contrainte majeure en une simple formalité.

Au-delà du gain de temps, cette simplicité a un impact direct sur la qualité du nettoyage. En rendant le démontage facile, on incite à des nettoyages plus fréquents et plus complets, réduisant ainsi drastiquement les risques de contamination croisée. C’est un investissement dont le retour sur investissement se mesure en minutes de production gagnées et en sérénité sur le plan sanitaire.

Tambour moteur ou moto-réducteur externe : quelle option pour une hygiène irréprochable ?

Le système d’entraînement est le cœur de votre convoyeur, mais il peut aussi être son principal point faible sur le plan hygiénique. Le choix se résume souvent à deux philosophies : le moto-réducteur externe traditionnel et le tambour moteur intégré. Si le premier est encore très répandu, il présente des défauts de conception rédhibitoires pour les applications les plus exigeantes.

Un moto-réducteur externe, avec ses paliers, ses supports et ses surfaces de refroidissement à ailettes, est par nature une collection de zones de rétention. Ces zones sont difficiles, voire impossibles, à nettoyer efficacement, créant des sanctuaires pour le développement bactérien. Le tambour moteur, à l’inverse, est une solution d’une simplicité redoutable. Le moteur, la boîte de vitesse et les roulements sont hermétiquement scellés à l’intérieur d’un cylindre lisse en acier inoxydable. Il n’y a aucune pièce externe, aucune zone de rétention, aucune surface complexe. Le nettoyage se fait aussi simplement que celui du reste du convoyeur.

Un tambour moteur certifié IP69K est conçu pour résister aux jets à haute pression et haute température, ce qui est la norme dans les procédures de nettoyage de l’agroalimentaire. Cette conception favorise une réduction significative de la consommation d’eau et de produits nettoyants, contribuant à la durabilité et à la maîtrise des coûts opérationnels. Le choix d’un tambour moteur n’est donc pas un simple détail technique, c’est une décision stratégique en faveur d’une hygiène maîtrisée par conception.

Cette distinction est fondamentale pour se conformer aux exigences du Paquet Hygiène et aux recommandations de l’EHEDG, comme le détaille ce comparatif des motorisations hygiéniques.

L’erreur de tension de bande qui génère des particules de plastique dans les produits

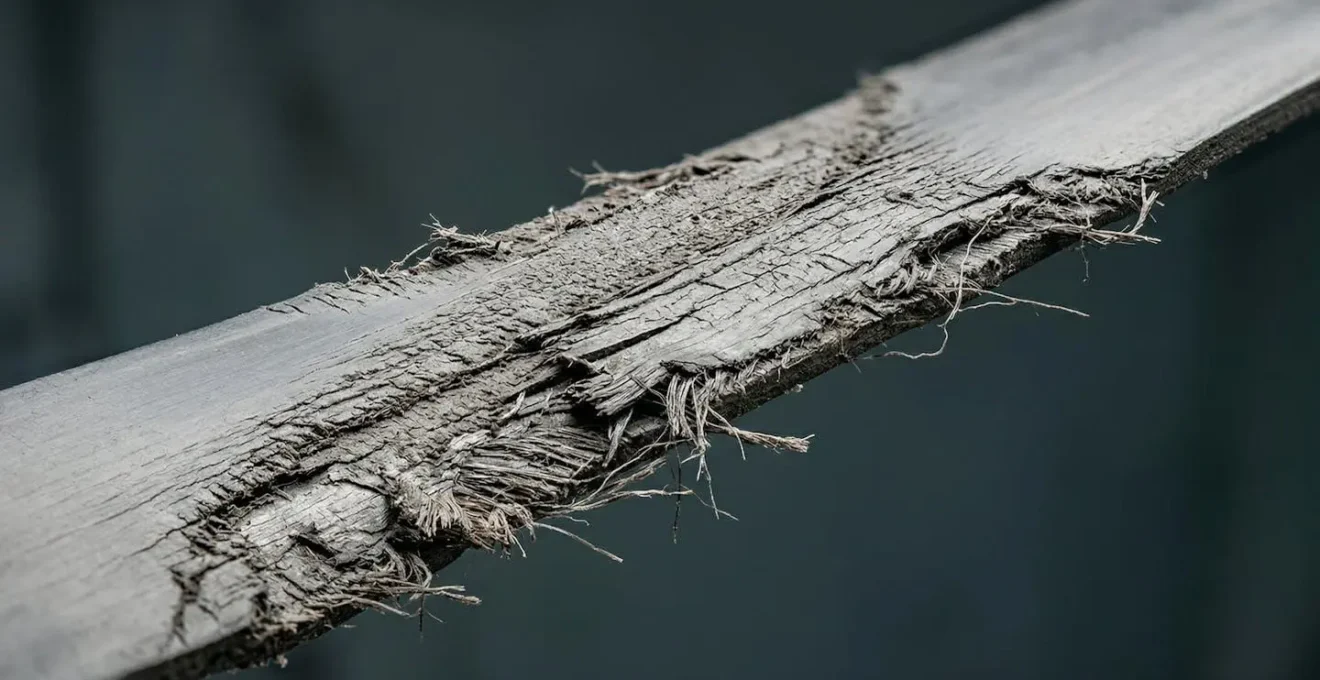

La contamination d’un produit n’est pas toujours bactérienne. Elle peut être physique, sous la forme de corps étrangers. L’un des risques les plus insidieux est la génération de microparticules de plastique provenant de l’usure de la bande du convoyeur elle-même. Cette « micro-contamination » est souvent la conséquence directe d’une erreur de conception ou de réglage : une tension excessive de la bande.

Sur un convoyeur à bande lisse (souvent en polyuréthane – PU), une tension trop forte est nécessaire pour entraîner la bande par friction sur le tambour. Cette contrainte mécanique permanente, combinée au frottement sur les glissières, provoque une usure prématurée de la bande et de ses bords. Le résultat est la libération progressive de fines particules de plastique qui peuvent se retrouver dans les produits, un risque inacceptable dans l’industrie pharmaceutique ou alimentaire. Le choix d’une bande en PU est préférable au PVC, car il offre une meilleure résistance à l’abrasion et aux graisses, mais ne résout pas le problème fondamental de la tension.

Les convoyeurs à bande modulaire contournent ce problème par leur conception. Ils ne fonctionnent pas par friction, mais par un entraînement positif : des pignons engrènent directement dans la structure de la bande. Ce système ne requiert que très peu de tension, juste assez pour maintenir la bande à plat. Moins de tension signifie moins de contraintes mécaniques, moins de frottements et donc une usure considérablement réduite. La longévité de la bande est accrue, et le risque de générer des particules de plastique est quasiment éliminé, assurant une meilleure intégrité du produit.

Comment supprimer les zones mortes entre deux convoyeurs pour les petits produits ?

Le point de transfert entre deux convoyeurs, ou entre un convoyeur et une autre machine (peseuse, ensacheuse), est une zone critique, en particulier lors du transport de petits produits fragiles ou de faible masse. Un espace trop important crée une « zone morte » où les produits peuvent tomber, se coincer, ou s’accumuler. Ce problème est une source directe de perte de produit, de blocage de la ligne et de contamination croisée, car ces zones sont souvent difficiles à nettoyer.

Éliminer ces zones mortes est un défi d’ingénierie qui nécessite des solutions spécifiques. L’approche standard ne suffit pas. L’une des solutions les plus efficaces est l’utilisation de convoyeurs à « nez fin » ou de « transferts sabres ». Ces systèmes permettent de réduire le diamètre du rouleau de transfert à moins de 10 mm, minimisant ainsi l’espace entre les deux surfaces de transport et assurant une transition fluide, même pour des produits de très petite taille.

D’autres solutions techniques existent pour garantir un transfert parfait et hygiénique. La maîtrise de ces détails est ce qui différencie une ligne de production standard d’une ligne optimisée. Voici quelques-unes des approches les plus pertinentes :

• Installer des convoyeurs à « nez fin » avec des rouleaux de transfert d’un diamètre inférieur à 10 mm.
• Utiliser des peignes de transfert spécifiquement adaptés aux dimensions et à la forme des produits.
• Opter pour un convoyeur courbe monobloc qui élimine complètement les transitions rectilignes.
• Ajuster avec une extrême précision l’espacement et l’alignement entre les convoyeurs adjacents.
• Intégrer des plaques de transfert lisses, fabriquées en matériaux détectables pour éviter tout risque de corps étranger.

L’erreur de zone de rétention d’eau qui favorise le développement de la listeria

La Listeria monocytogenes est l’un des pathogènes les plus redoutés dans l’industrie agroalimentaire, capable de survivre et de se développer à basse température. Sa présence est presque toujours liée à des défauts de conception hygiénique qui permettent la stagnation d’eau. La moindre zone de rétention d’humidité après un cycle de nettoyage devient un incubateur potentiel. Les chiffres sont alarmants, avec en France près de 750 rappels dus à la Listeria monocytogenes sur une année, soit une hausse de 18%, soulignant une vigilance qui ne doit jamais faiblir.

Les coupables sont souvent des détails de construction invisibles à l’œil non averti : les corps creux non scellés (comme les pieds de machine ou les profilés de structure), les surfaces de tôle pliée qui créent des crevasses, ou les filetages de vis apparents. Lors du nettoyage, l’eau s’infiltre dans ces espaces, stagne et crée un environnement idéal pour la formation de biofilms, des communautés de bactéries protégées par une matrice adhésive.

Pour contrer ce risque, il faut adopter les principes de conception de l’European Hygienic Engineering & Design Group (EHEDG). Ces recommandations visent un objectif simple : la drainabilité totale. Un convoyeur véritablement hygiénique est conçu pour qu’aucune goutte d’eau ne puisse stagner. Cela passe par l’utilisation exclusive de profilés ouverts ou de tubes ronds scellés, l’assemblage par soudure continue plutôt que par visserie, l’inclinaison des surfaces et l’absence totale de corps creux. En éliminant les zones de rétention d’eau, on élimine le principal facteur de risque de développement de la Listeria.

Pourquoi la navigation par cartographie naturelle (SLAM) enterre le filoguidage ?

Dans l’univers de l’intralogistique, la technologie SLAM (Simultaneous Localization and Mapping) a révolutionné les véhicules à guidage automatique (AGV/AMR), leur offrant une flexibilité que le filoguidage rigide ne pouvait atteindre. Cette analogie s’applique parfaitement au monde des convoyeurs. Le « filoguidage » représente l’ancienne génération de lignes de production : fixes, rigides et coûteuses à modifier. Le « SLAM » incarne la nouvelle philosophie : l’agilité, la modularité et la capacité à reconfigurer une ligne rapidement pour répondre aux changements de production.

Un système de convoyage traditionnel, soudé en un bloc monolithique, est l’équivalent d’un AGV filoguidé. Il remplit sa fonction, mais toute modification de parcours est un projet lourd. Dans un marché où la personnalisation des produits et la variation des formats sont la norme, cette rigidité est un handicap compétitif. Vos équipements de transport ne doivent plus être un point fixe, mais un système adaptable.

C’est ici que les systèmes de convoyeurs entièrement modulaires prennent tout leur sens. Conçus comme un « Lego » industriel, ils permettent de modifier, d’allonger ou de reconfigurer une ligne de production avec une simplicité déconcertante. Des entreprises comme FlexLink ont poussé cette logique à l’extrême, où une ligne peut être reconfigurée en quelques heures au lieu de plusieurs semaines. Le temps d’arrêt pour une intervention sur un convoyeur de trois mètres peut être réduit à seulement deux minutes. Cette conception modulaire est le pendant matériel de la flexibilité logicielle du SLAM : elle donne à votre usine la capacité de « cartographier » et d’adapter ses flux en temps réel, sans être prisonnière d’une infrastructure figée.

Les 3 goulots d’étranglement cachés dans vos équipements de fin de ligne actuels

En fin de compte, le choix d’un convoyeur ne se juge pas sur ses spécifications techniques seules, mais sur son impact global sur la performance de votre ligne. Un mauvais choix crée des goulots d’étranglement souvent invisibles au premier abord, mais qui dégradent la productivité, la qualité et la rentabilité. L’enjeu financier est colossal : le coût d’un rappel de produit peut atteindre en moyenne environ 10 millions de dollars en coûts directs, sans compter les dommages sur l’image de marque. On peut identifier trois goulots d’étranglement majeurs directement liés à la conception de vos convoyeurs.

Le premier est le goulot de l’hygiène. Un convoyeur difficile à nettoyer impose des temps d’arrêt prolongés, ce qui diminue le TRS. La solution passe par des conceptions ouvertes et des bandes faciles à démonter, permettant un nettoyage rapide et efficace qui libère du temps de production. Le deuxième est le goulot de la maintenance. Un système complexe, nécessitant des outils et des interventions longues pour un simple changement de bande, est un frein majeur à la réactivité. Privilégier des systèmes de démontage sans outils transforme la maintenance d’une contrainte en une opération fluide.

Enfin, le troisième est le goulot de la qualité. Il se situe souvent au niveau des transferts entre le convoyeur et les équipements de fin de ligne comme les peseuses ou les ensacheuses. Des transferts mal optimisés provoquent des chutes ou des bourrages de produits, engendrant des pertes et des arrêts de ligne. L’utilisation de nez fins ou de peignes de transfert adaptés est essentielle pour garantir une transition sans heurt et préserver l’intégrité du produit jusqu’à son emballage final. Auditer vos équipements à travers le prisme de ces trois goulots permet de révéler les faiblesses cachées de votre installation.

En analysant vos équipements sous l’angle de ces points de défaillance cachés plutôt qu’en vous limitant au débat « bande contre modulaire », vous vous donnez les moyens de poser un diagnostic précis et de choisir une solution qui garantira durablement la performance et la sécurité de votre production. L’étape suivante consiste à appliquer cette grille d’analyse à vos propres installations pour identifier les axes d’amélioration prioritaires.
