Diagramme spaghetti : comment réduire les déplacements inutiles de 30% dans votre atelier ?

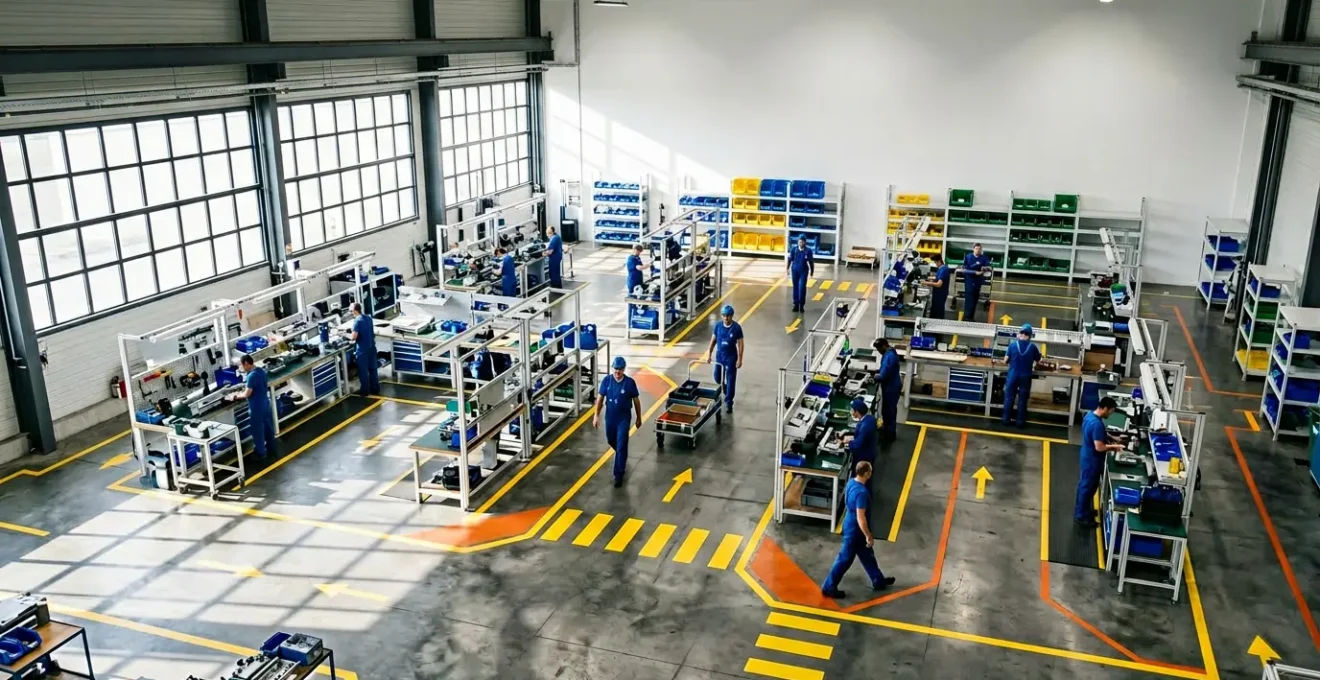

Face à un plan d’atelier, l’enchevêtrement des lignes de flux ressemble souvent à un plat de spaghettis. L’instinct premier, face à ce constat, est de dégainer le plan et le crayon pour suivre un opérateur et identifier le chemin le plus long. La solution semble alors évidente : rapprocher les postes A et B pour réduire la distance. Cette démarche, bien que fondamentale dans l’analyse Lean, ne représente que la surface du problème. Elle traite le symptôme – le déplacement – sans toujours questionner la structure spatiale qui le génère.

Le véritable enjeu pour un responsable amélioration continue n’est pas seulement de raccourcir un vecteur de déplacement, mais de repenser l’architecture globale des flux. La performance ne naît pas de la simple proximité, mais d’une organisation géométrique intelligente qui intègre toutes les dimensions de l’activité. Cela inclut les flux de production, mais aussi les vecteurs parasites souvent négligés : l’évacuation des déchets, la circulation des consommables, l’accès aux énergies ou encore la chorégraphie des interactions humaines entre les postes.

Cet article propose de dépasser la vision linéaire du diagramme spaghetti. Nous n’allons pas simplement mesurer des distances, mais explorer comment transformer cet outil de diagnostic en un levier stratégique de réaménagement. L’objectif est de passer d’une simple correction de trajectoire à une conception d’implantation résiliente, efficace et capable d’anticiper les besoins futurs de l’atelier, notamment via la simulation et l’automatisation.

Pour vous guider dans cette démarche d’optimisation spatiale, nous aborderons les points stratégiques qui transforment un simple plan en un écosystème de production performant. Le sommaire ci-dessous détaille les étapes de cette réflexion architecturale.

Pourquoi rapprocher les machines ne suffit pas si vous ne pensez pas aux flux de déchets ?

L’optimisation d’un plan de masse se concentre souvent sur le flux de valeur, c’est-à-dire le parcours de la pièce principale. Or, chaque opération génère des flux secondaires : copeaux, chutes de matière, emballages vides, liquides usagés. Ces vecteurs parasites, s’ils ne sont pas intégrés à la conception géométrique initiale, créent des déplacements coûteux et désordonnés. Un opérateur qui doit traverser l’atelier pour jeter une poignée de copeaux ou évacuer un carton exécute un Muda de transport aussi pénalisant qu’un long trajet entre deux machines. Ignorer ces flux, c’est laisser la porte ouverte à des gaspillages significatifs ; une analyse de Tervene révèle que le coût des gaspillages non traités peut atteindre jusqu’à 20 à 30% du chiffre d’affaires.

L’erreur classique est de placer les bacs de déchets « là où il y a de la place », créant des spaghettis de flux non-valeur qui s’entremêlent avec la production. Une approche stratégique consiste à réaliser un diagramme spaghetti dédié aux matières résiduelles. Cette cartographie met en lumière les trajectoires chaotiques et permet de concevoir une géométrie d’évacuation. Il ne s’agit plus de subir le déchet, mais de canaliser son flux. Cela implique de positionner des zones de tri intermédiaires à des barycentres stratégiques, en conformité avec les obligations légales comme le tri 5 flux de la loi AGEC en France.

L’optimisation des flux de déchets transforme un problème logistique en une opportunité de performance. En intégrant des systèmes d’évacuation (convoyeurs, aspiration centralisée) ou en organisant des circuits de collecte dédiés (milk run), on libère de l’espace au sol, on améliore la sécurité et on réduit la charge mentale et physique des opérateurs. Penser le flux de déchet, c’est considérer l’atelier comme un écosystème complet et non comme une simple ligne droite.

Comment simuler la nouvelle implantation en 3D avant de bouger la moindre machine ?

Déplacer des machines-outils de plusieurs tonnes sur la base d’un plan 2D est un pari risqué. Le diagramme spaghetti statique montre des trajectoires, mais il ne révèle ni les goulots d’étranglement dynamiques, ni les risques d’interférence entre les flux (opérateurs, chariots, matières), ni l’impact sur les en-cours. C’est là que la simulation de flux en 3D transforme la planification. Elle permet de passer d’une esquisse géométrique à une cartographie dynamique vivante.

Les logiciels de simulation permettent de modéliser l’atelier, d’y injecter les gammes de production, les cadences, les pannes et la variabilité humaine. On peut alors « lancer » la production virtuellement et observer le comportement du système. Le diagramme spaghetti n’est plus un dessin figé, mais une animation qui met en évidence les zones de congestion, les files d’attente excessives et les croisements dangereux. Cela permet de tester plusieurs scénarios d’implantation (layout en U, en I, en îlots) et de comparer leurs performances sur des indicateurs clés (TRS, temps de traversée, taux d’occupation des ressources) sans perturber l’atelier réel.

La simulation devient ainsi un outil de réduction du risque. Elle objectivise le débat sur le « meilleur » plan en fournissant des données quantitatives. Elle permet de justifier un investissement, d’anticiper les problèmes et, surtout, d’impliquer les équipes opérationnelles en leur montrant visuellement le « pourquoi » du changement. Bouger une machine virtuellement ne coûte rien ; le faire physiquement sans certitude peut coûter des semaines de production.

Ligne en U ou en I : quelle forme d’îlot favorise l’entraide entre opérateurs ?

La géométrie d’une ligne de production n’est pas neutre. Elle conditionne la distance physique, mais aussi et surtout la chorégraphie opératoire et la communication entre les membres de l’équipe. La ligne droite traditionnelle (en I) est simple à concevoir, mais elle isole les opérateurs. Chacun est à son poste, et la communication ou l’entraide nécessite un déplacement le long de la ligne, créant un flux parasite. Les points d’entrée et de sortie des matières sont éloignés, obligeant à des mouvements amples et souvent non-ergonomiques.

La cellule en U, en revanche, est conçue autour de l’opérateur. En plaçant les postes de travail en arc de cercle, elle rapproche physiquement et visuellement les membres de l’équipe. Le centre du « U » devient une zone de partage et de supervision naturelle. Les opérateurs peuvent s’entraider, échanger des informations ou des outils sans se déplacer sur de longues distances. La polyvalence est favorisée, car un seul opérateur peut potentiellement gérer plusieurs postes adjacents. De plus, les points d’entrée et de sortie des produits se retrouvent côte à côte, ce qui simplifie radicalement la logistique d’approvisionnement et d’évacuation et réduit les torsions du tronc, un facteur de risque de troubles musculosquelettiques (TMS) reconnu.

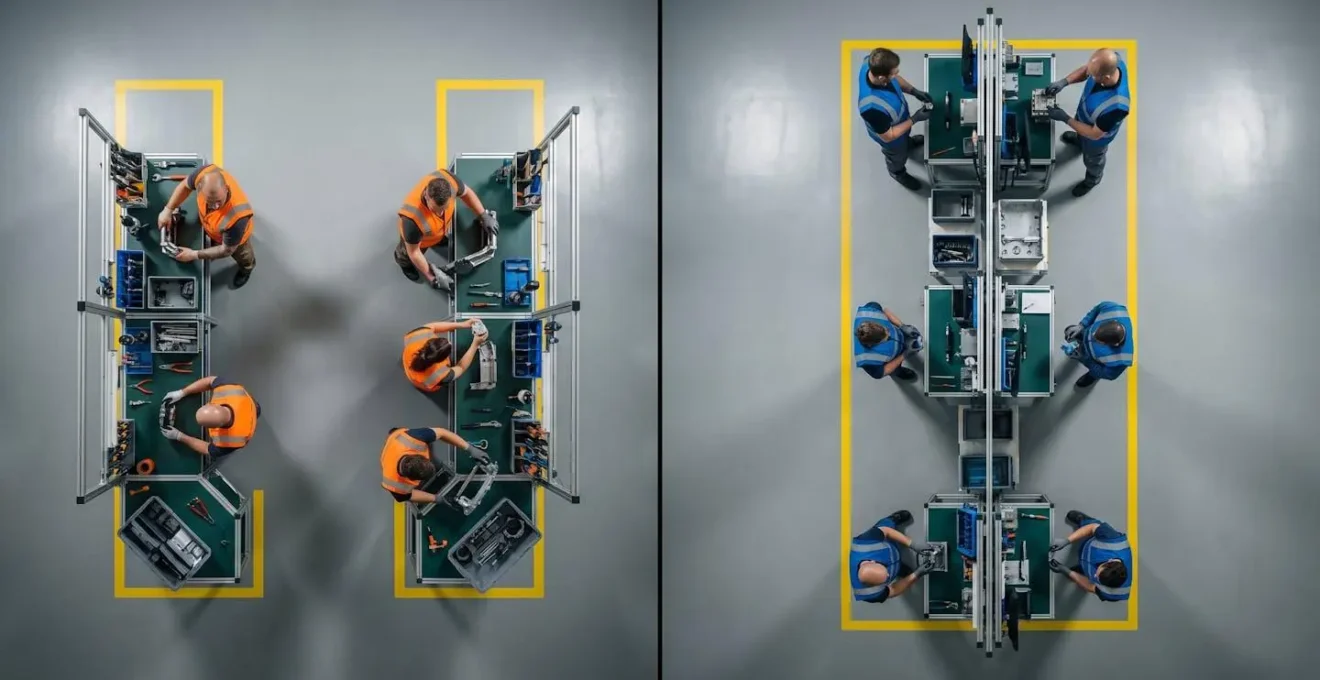

Comme le montre l’illustration, la forme en U n’est pas qu’un agencement spatial ; c’est une philosophie de travail. Elle transforme une succession de postes individuels en un véritable micro-système collaboratif. Le diagramme spaghetti d’un opérateur dans une cellule en U est beaucoup plus compact et centré. Les mouvements sont réduits à des pivots et à quelques pas, libérant du temps et de l’énergie pour des tâches à plus haute valeur ajoutée. Le choix de la forme de l’îlot est donc une décision architecturale qui a un impact direct sur la performance collective et le bien-être individuel.

L’erreur d’oublier les arrivées d’air et d’électricité dans le nouveau plan

Un plan d’atelier optimisé sur le papier peut devenir un cauchemar logistique si l’on ignore la matrice infrastructurelle sous-jacente. Déplacer une presse de 10 tonnes est une chose ; s’assurer qu’elle pourra être alimentée en électricité triphasée et en air comprimé à son nouvel emplacement en est une autre. L’oubli des réseaux techniques est une des erreurs les plus fréquentes et les plus coûteuses lors d’un projet de réaménagement. Cela peut entraîner des retards, des surcoûts importants pour tirer de nouvelles lignes, voire l’impossibilité pure et simple de mettre en œuvre le plan idéal.

Avant même de tracer le premier spaghetti, un relevé complet des utilités est indispensable. Il ne s’agit pas seulement de localiser les prises, mais de connaître leur capacité (ampérage, tension) et la charge déjà existante sur le circuit. De même pour l’air comprimé : il faut identifier les points de raccordement, mais aussi le débit et la pression disponibles, qui peuvent chuter si l’on ajoute de nouveaux consommateurs sur une ligne déjà saturée. La cartographie de ces réseaux est le « sous-sol » de votre plan de masse. Elle définit les contraintes géométriques fixes autour desquelles le layout mobile devra s’articuler.

Cette analyse préalable doit inclure une checklist exhaustive des besoins de chaque machine et de la capacité de l’infrastructure existante. La planification doit intégrer les solutions pour combler les manques : faut-il prévoir des travaux de génie civil pour de nouveaux caniveaux techniques, ou peut-on opter pour des solutions plus flexibles comme des ponts d’énergie aériens ?

• Localiser et mesurer la capacité de chaque prise électrique triphasée existante.
• Identifier les points d’arrivée d’air comprimé et leur débit disponible.
• Cartographier le réseau d’aspiration et d’évacuation des copeaux ou poussières.
• Vérifier la conformité de toute nouvelle installation avec les normes en vigueur (notamment la norme NFC 15-100 en France).
• Évaluer les solutions modulaires comme les caniveaux techniques ou les ponts d’énergie aériens pour gagner en flexibilité.

Quand déplacer les machines : le week-end commando pour ne pas perdre de production

La planification géométrique et technique est terminée, le plan est validé. Reste l’étape la plus critique : l’exécution physique du déménagement. L’objectif est simple : minimiser l’impact sur la production. Pour cela, la stratégie du « week-end commando » est souvent la plus efficace. Elle consiste à concentrer l’ensemble des opérations de déplacement et de raccordement sur une période d’inactivité planifiée, typiquement du vendredi soir au lundi matin. Cela requiert une préparation militaire et une coordination sans faille entre les équipes internes (maintenance, production) et les prestataires externes (manutention lourde, électriciens).

Le succès d’une telle opération repose sur un rétroplanning détaillé, heure par heure. Il définit qui fait quoi, et quand. Le vendredi après la fin de production est dédié à la préparation : consignation des énergies, déconnexion des machines, protection des équipements sensibles. Le samedi est le jour du grand mouvement, où les machines sont déplacées vers leurs nouveaux emplacements, préalablement marqués au sol. Le dimanche est consacré aux raccordements, aux tests et aux ajustements fins. Le but est que le lundi matin, l’équipe de production puisse reprendre son poste dans une configuration nouvelle mais parfaitement opérationnelle.

En France, une telle organisation doit se faire dans le respect strict du droit du travail. Comme l’a montré l’approche du laboratoire pharmaceutique Janssen, il est crucial d’informer et de consulter le Comité Social et Économique (CSE) en amont, de baser l’opération sur le volontariat des salariés et d’appliquer les majorations de salaire prévues par la convention collective pour le travail du week-end. Impliquer les opérateurs dès la phase de conception est également un facteur clé de succès : en devenant acteurs du changement, ils ne le subissent plus et contribuent activement à la réussite de l’opération.

Comment réorganiser votre zone de réception en 4 étapes pour fluidifier les arrivages ?

La performance d’un atelier commence bien avant la première machine. Elle naît dans la zone de réception, véritable sas d’entrée des flux matières. Une zone de réception encombrée, mal organisée, où les transporteurs, les caristes et les contrôleurs se croisent dans le désordre, est la source de nombreux gaspillages : temps d’attente, erreurs de saisie, risques d’accident, et détérioration de la marchandise. L’optimisation de cet espace est un prérequis à toute démarche de fluidification interne. La méthode 5S offre un cadre géométrique et organisationnel puissant pour transformer ce chaos potentiel en un espace maîtrisé.

La démarche se déploie en plusieurs phases spatiales et logiques. D’abord, Seiri (Supprimer) consiste à vider l’espace de tout ce qui l’encombre inutilement. Ensuite, Seiton (Ranger) donne une place à chaque chose : on utilise des marquages au sol clairs pour définir des polygones de circulation et des zones dédiées (déchargement, contrôle qualité, zone d’attente avant rangement). L’objectif est de créer un langage visuel immédiat qui guide les flux de manière intuitive. Vient ensuite Seiso (Nettoyer), qui n’est pas qu’une question de propreté, mais aussi d’inspection et d’amélioration des conditions de travail, par exemple en installant des équipements réduisant la pénibilité comme des tables élévatrices.

Enfin, Seiketsu (Standardiser) pérennise l’organisation via des procédures visuelles affichées et la digitalisation des processus. L’utilisation de scanners mobiles connectés à l’ERP pour enregistrer les entrées directement sur le quai élimine les doubles saisies et fiabilise l’état des stocks en temps réel. Cette structuration de l’espace d’accueil a des effets spectaculaires sur la performance globale.

Le tableau suivant, basé sur des observations terrains, illustre les gains concrets issus d’une telle réorganisation. Il met en évidence les bénéfices quantitatifs d’une approche structurée, comme le montre cette analyse sur l’optimisation de l’organisation d’atelier.

Pourquoi la navigation par cartographie naturelle (SLAM) enterre le filoguidage ?

Pendant des décennies, l’automatisation des flux internes reposait sur les AGV (Automated Guided Vehicles) filoguidés. Leur géométrie de déplacement était rigide, contrainte par des bandes magnétiques au sol ou des rails. Chaque modification du plan de masse impliquait des travaux longs et coûteux pour redessiner ces chemins. Aujourd’hui, une nouvelle technologie a radicalement changé le paradigme : la navigation par cartographie naturelle, ou SLAM (Simultaneous Localization And Mapping). Elle équipe les AMR (Autonomous Mobile Robots) et leur confère une intelligence spatiale inédite.

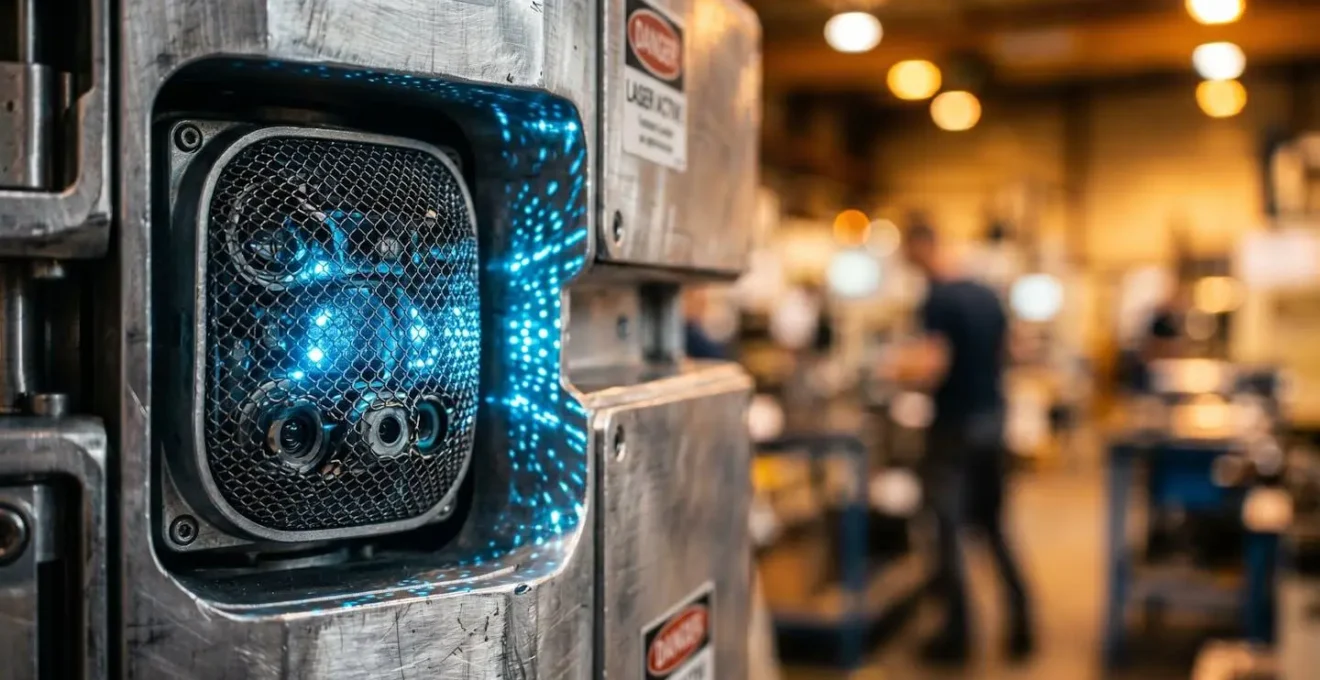

Un AMR équipé de SLAM utilise ses capteurs (LIDAR, caméras 3D) pour scanner son environnement en temps réel et créer sa propre carte de l’atelier. Il se localise en permanence par rapport aux éléments fixes qu’il a identifiés (murs, piliers, machines). Il n’a plus besoin d’infrastructure au sol. Cette autonomie change tout : si vous déplacez une machine ou réorganisez un îlot, l’AMR met simplement sa carte à jour. Il est capable de détecter des obstacles imprévus (un chariot, une palette, un opérateur) et de les contourner en recalculant dynamiquement un itinéraire optimal, là où un AGV se serait simplement arrêté, bloquant le flux.

Cette flexibilité rend les AMR particulièrement adaptés aux environnements de production modernes, qui exigent de l’agilité. L’analyse du coût total de possession (TCO) montre que, malgré un investissement initial parfois plus élevé, l’AMR est souvent plus rentable à moyen terme. L’absence de coût de modification de l’infrastructure et la rapidité de redéploiement (quelques heures contre plusieurs jours pour un AGV) offrent un retour sur investissement beaucoup plus rapide. Le SLAM ne fait pas que guider un robot ; il transforme un simple transporteur en un collaborateur logistique intelligent, capable de s’adapter à la géométrie évolutive de l’atelier.

AGV ou AMR : comment automatiser vos flux logistiques internes sans modifier l’infrastructure ?

L’automatisation des flux internes est l’étape ultime de l’optimisation initiée par le diagramme spaghetti. Une fois les trajectoires rationalisées, le recours à des robots mobiles pour effectuer les transferts entre les postes devient une évidence. La question n’est plus « faut-il automatiser ? » mais « avec quelle technologie ? ». Le choix entre un AGV traditionnel et un AMR moderne dépend entièrement de la nature géométrique et dynamique de vos flux. Ce choix ne doit pas être basé sur le seul coût d’acquisition, mais sur une analyse stratégique de vos besoins en flexibilité.

L’AGV est pertinent pour des flux simples, stables et répétitifs, dans un environnement où le plan de masse est quasi figé. Si vos lignes de production ne changent qu’une fois tous les cinq ans, l’investissement dans une infrastructure de guidage peut se justifier. L’AMR, lui, est conçu pour la complexité et le changement. Si votre production est caractérisée par de petites séries, des changements de gammes fréquents et des réorganisations régulières de l’atelier, la flexibilité de l’AMR est indispensable. Il s’adapte aux nouveaux plans sans intervention sur l’infrastructure, ce qui en fait la solution privilégiée pour les entreprises appliquant les principes de l’agilité et du Lean Manufacturing.

Pour vous aider à prendre la bonne décision, l’arbre de décision suivant synthétise les critères clés. Il sert de guide pour orienter votre choix en fonction de la réalité de votre atelier. Cette grille d’analyse est un outil précieux pour structurer la réflexion, comme le préconisent les approches d’optimisation Lean présentées dans une analyse des outils du Lean Manufacturing.

L’optimisation de votre plan de masse est un projet stratégique qui va bien au-delà du simple tracé de lignes sur un plan. Pour le lancer sur des bases solides, l’étape suivante consiste à réaliser un diagnostic complet de vos flux, en commençant par le diagramme spaghetti de vos flux principaux mais aussi de vos flux résiduels.
