Plan de circulation : comment éviter les collisions entre chariots et piétons dans l’atelier ?

En tant que responsable sécurité, la prévention des collisions entre les chariots et les piétons est une préoccupation constante. Chaque année en France, les statistiques rappellent la criticité de ce risque. Face à cela, les réponses classiques fusent : renforcer le marquage au sol, afficher les consignes, s’assurer que les CACES sont à jour. Ces mesures, bien qu’indispensables, relèvent souvent d’une approche passive de la sécurité. Elles traitent les symptômes sans toujours s’attaquer aux causes profondes et dynamiques de la coactivité en milieu industriel.

Le problème est que ces solutions traditionnelles se heurtent à la réalité du terrain : un marquage qui s’efface sous le passage répété des engins, un environnement de production bruyant où les avertisseurs sonores deviennent inaudibles, des habitudes de circulation qui créent des chemins « sauvages » non prévus par le plan initial. La gestion de la sécurité ne peut plus se contenter d’un plan statique. Elle doit intégrer l’analyse des « risques invisibles » : l’usure du matériel, les failles de la perception humaine et la dynamique réelle des flux de production.

Mais si la véritable clé n’était pas seulement de séparer les flux, mais de comprendre pourquoi ils se croisent et de rendre l’invisible visible ? Cet article propose une approche réglementaire et préventive pour dépasser les solutions de surface. Nous analyserons pourquoi vos stratégies actuelles atteignent leurs limites et comment des outils d’analyse et des technologies de sécurité active peuvent transformer radicalement votre plan de circulation, en passant d’une logique de conformité à une culture de la prévention proactive.

Pour vous accompagner dans cette démarche, nous allons explorer en profondeur les différents leviers d’action à votre disposition. Cet article est structuré pour vous fournir une analyse complète, des solutions technologiques aux méthodes organisationnelles, afin de construire un plan de circulation robuste et durable.

Pourquoi vos marquages au sol s’effacent en 3 mois et deviennent invisibles ?

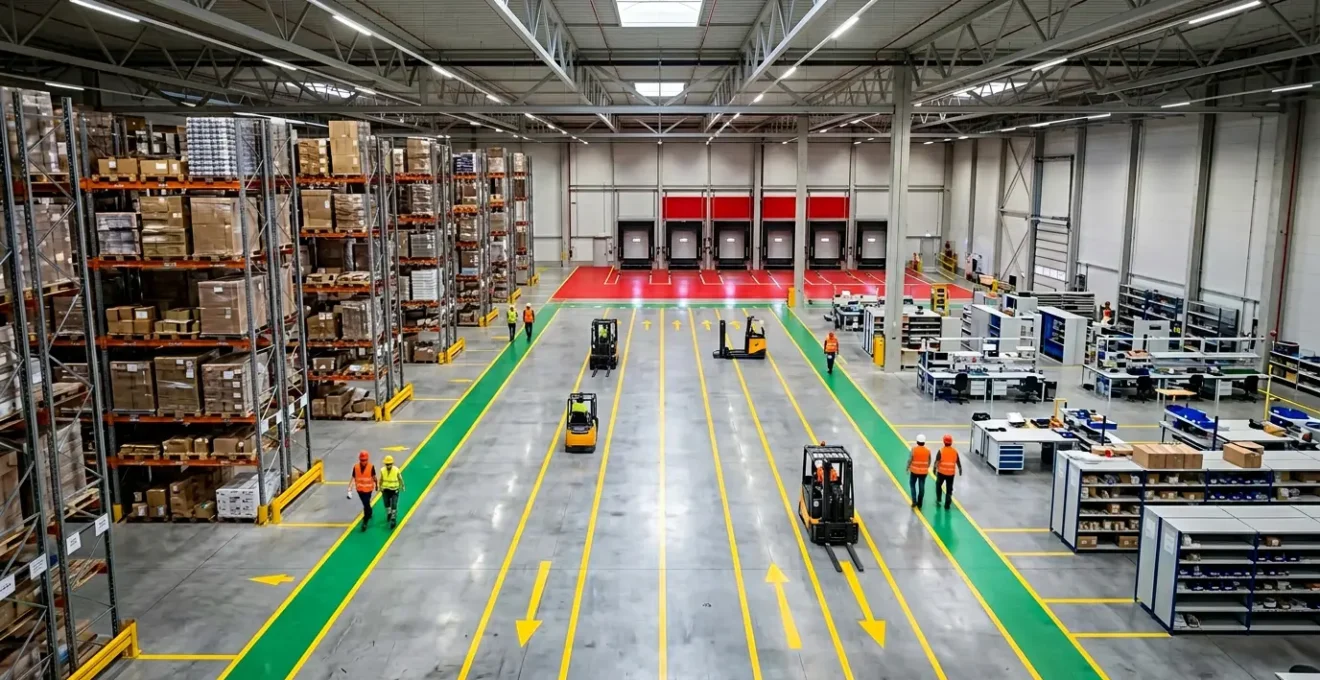

Le marquage au sol est le premier outil de la sécurité passive. Il délimite les voies piétonnes, les zones de stockage et les chemins de circulation des engins. Cependant, son efficacité est directement liée à sa visibilité et à sa durabilité. Un marquage effacé ou peu contrasté n’est pas seulement inutile, il devient dangereux en créant un faux sentiment de sécurité. Le trafic intense, les frottements des fourches, les passages de transpalettes et l’exposition aux produits chimiques dégradent rapidement les solutions les moins robustes.

L’erreur commune est de ne considérer que le coût initial de la solution. Une peinture époxy standard, peu coûteuse à l’application, peut nécessiter des retouches trimestrielles, mobilisant des équipes et engendrant des arrêts de zone. Les bandes adhésives, quant à elles, se décollent et s’encrassent, devenant un risque de chute supplémentaire. Il est donc impératif d’analyser le Coût Total de Possession (TCO) de votre solution de marquage, en intégrant la maintenance et la durée de vie.

Le tableau comparatif suivant, basé sur une analyse du TCO des solutions de marquage sur 5 ans, met en lumière les disparités économiques et opérationnelles entre les différentes technologies.

Ce calcul démontre qu’une résine industrielle, bien que plus onéreuse à l’achat, s’avère plus économique et fiable sur le long terme. Intégrer cette analyse dans votre budget et votre Document Unique d’Évaluation des Risques Professionnels (DUERP) est une démarche fondamentale. Le plan de marquage doit être un investissement durable, validé par le CSSCT avec un calendrier de contrôle de son état. La traçabilité des incidents liés à son effacement dans le registre unique est un indicateur clé pour justifier le passage à une solution plus performante.

Comment les « Blue Spots » sur les chariots sauvent des vies dans les allées bruyantes ?

Dans un atelier où le bruit des machines couvre celui des avertisseurs sonores classiques, la sécurité auditive atteint ses limites. C’est ici que la sécurité active visuelle prend tout son sens. Le « Blue Spot » est un projecteur LED monté sur le chariot élévateur qui projette un halo lumineux bleu intense sur le sol, à plusieurs mètres en avant ou en arrière de l’engin. Ce signal visuel précède l’arrivée du chariot aux intersections et aux sorties d’allées, alertant les piétons de manière non-équivoque, même s’ils portent un casque anti-bruit ou sont distraits.

Cette technologie simple mais extrêmement efficace compense l’un des « risques invisibles » les plus courants : la saturation sensorielle. En Allemagne, où le risque est pris très au sérieux, des données montrent que la coactivité est un enjeu majeur. L’équipementier Fenwick rapporte qu’en Allemagne, près de 20 000 accidents impliquant des chariots élévateurs ont été enregistrés en 2022, dont 51% concernaient des piétons. Face à ce constat, des solutions de détection active sont devenues une priorité.

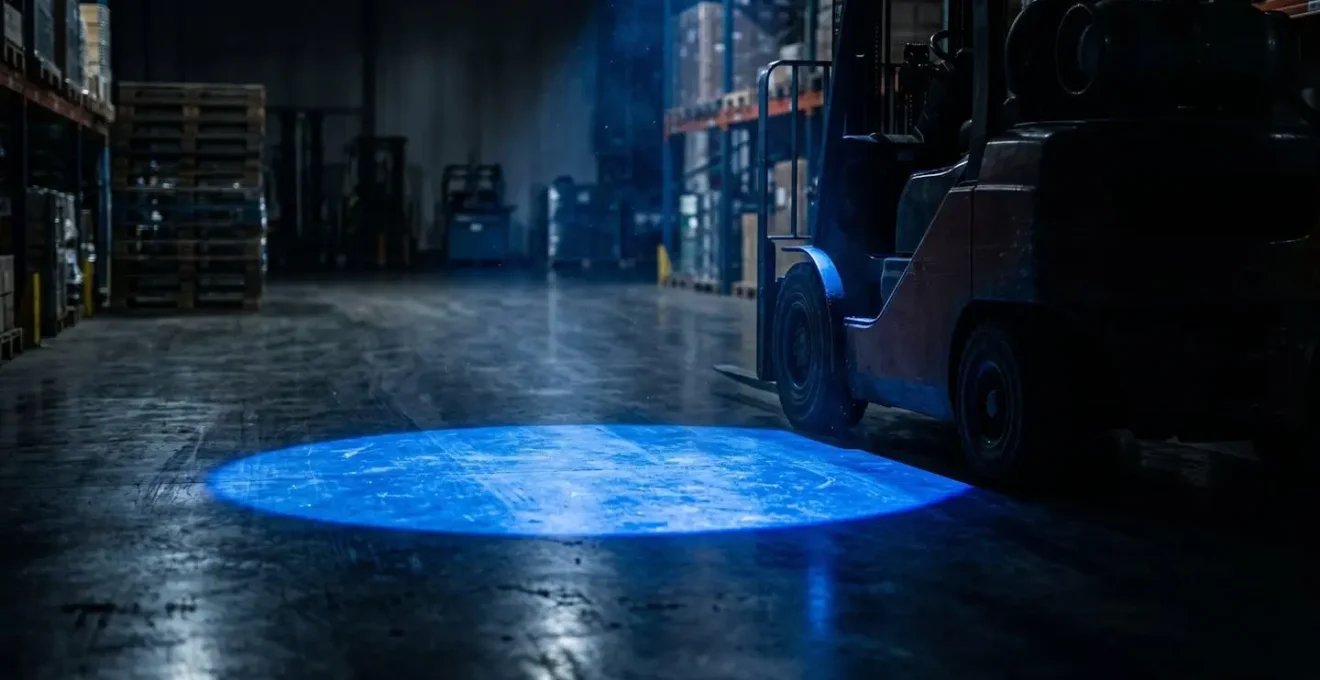

Comme le montre cette image, le signal lumineux est impossible à ignorer. Il transforme une menace silencieuse en un avertissement visible. Certains systèmes vont plus loin, en couplant le Blue Spot à des radars qui détectent les obstacles et peuvent, via un système d’alarme à plusieurs niveaux, freiner le chariot jusqu’à l’arrêt complet en cas de danger imminent. L’investissement dans ces technologies est à évaluer au regard du coût d’un seul accident évité, tant sur le plan humain que financier.

Gerbeur accompagnant ou chariot à mât rétractable : lequel est le moins accidentogène ?

Le choix de l’engin de manutention ne doit pas uniquement reposer sur des critères de performance (hauteur de levage, capacité de charge), mais aussi sur une analyse rigoureuse des risques associés à son environnement d’utilisation. Un gerbeur accompagnant (CACES R485 Cat. 1A) et un chariot à mât rétractable (CACES R489 Cat. 5) ne présentent pas le même profil de risque. Le gerbeur, manœuvré par un opérateur à pied, évolue à une vitesse réduite et offre une meilleure visibilité directe. Il est intrinsèquement moins dangereux dans les zones de forte coactivité, mais sa capacité est limitée.

Le chariot à mât rétractable, plus rapide, plus puissant et avec une visibilité périphérique plus complexe (notamment en marche arrière), est une source de risque bien plus élevée. Les données nationales sont éloquentes : selon les chiffres de l’INRS en France, on dénombre 8 000 accidents avec arrêt de travail par an impliquant des caristes, dont une dizaine sont mortels. Environ 50% de ces accidents mortels sont liés au renversement latéral de l’engin, un risque particulièrement présent avec les chariots à conducteur porté.

Le choix doit donc être le fruit d’une adéquation entre le besoin et le contexte :

• Largeur des allées : un gerbeur peut opérer dans des allées de 2,5m, tandis qu’un chariot à mât rétractable requiert souvent 3,5m. Forcer l’usage d’un engin inadapté augmente drastiquement le risque de collision.
• Fréquence d’utilisation : pour un usage ponctuel et non intensif, le gerbeur est à privilégier. Le mât rétractable se justifie pour des opérations répétitives et à haute cadence.
• Compétences : la formation CACES R489 Cat. 5 est bien plus exigeante et doit être complétée par une formation pratique spécifique au site.

En conclusion, il n’y a pas d’engin « moins accidentogène » dans l’absolu. Le risque provient de l’inadéquation entre l’engin, la tâche, l’environnement et la compétence de l’opérateur. La réduction du risque passe par le choix de l’équipement le plus simple et le moins puissant capable de réaliser la tâche requise.

L’erreur d’appréciation du centre de gravité qui fait basculer la charge

La formation CACES fournit les bases théoriques sur la plaque de charge et la stabilité des engins. Cependant, la réalité du terrain présente des situations complexes que seule une expérience pratique approfondie permet de maîtriser. L’une des erreurs les plus critiques est la mauvaise appréciation du déplacement du centre de gravité, non pas de l’engin, mais de la charge elle-même. Ce phénomène est particulièrement dangereux lors du transport de charges non homogènes ou liquides.

Une étude de l’INRS sur la stabilité des chariots met en évidence ce risque spécifique. Le transport de liquides en cuves ou de charges « mobiles » (comme des sacs de granulés) crée un effet de ballant. Lors d’un virage ou d’un freinage, le centre de gravité de la charge se déplace, modifiant brutalement le centre de gravité global de l’ensemble chariot-charge. Si ce nouveau point sort du polygone de sustentation du chariot, le basculement est inévitable. L’analyse de l’INRS confirme la dangerosité de ces situations, qui sont une cause majeure d’accidents graves, souvent sous-estimée dans les formations initiales.

Pour contrer ce risque invisible, la formation continue doit aller au-delà de la théorie. Il est crucial d’organiser des exercices pratiques en conditions réelles et sécurisées pour développer la perception des caristes.

• Slalom avec charge décentrée : pour apprendre à « sentir » l’équilibre de l’engin.
• Prise de palette mal positionnée : pour comprendre visuellement les effets de levier.
• Simulation de transport de liquide : pour observer le ballant à faible vitesse et en prendre conscience.
• Arrêts d’urgence avec différentes charges : pour intégrer l’impact du poids et de la hauteur sur la distance de freinage.

Ces exercices, intégrés dans un plan de formation annuel, transforment une connaissance théorique en un réflexe de sécurité opérationnel. C’est un complément indispensable au CACES pour lutter contre les accidents liés à une mauvaise lecture des conditions de charge.

Quand interdire l’accès piéton aux zones de stock : les horaires critiques

La séparation physique des flux entre piétons et engins par des barrières est la solution la plus sûre. Cependant, elle n’est pas toujours possible sur 100% de la surface d’un entrepôt. Une approche complémentaire et efficace est la séparation temporelle des flux, qui consiste à interdire l’accès à certaines zones pour les piétons durant des créneaux horaires à haut risque. Cette méthode repose sur une analyse fine des pics d’activité de l’entrepôt.

Comme le soulignent les experts sécurité, la coactivité doit être managée activement. Dans une publication, les experts d’InfoRisque précisent la marche à suivre :

Un plan de circulation indiquant les différents flux entre les engins et les piétons ainsi que les zones dangereuses doit être établi. On essayera au maximum de séparer les deux flux de circulation et protéger les cheminements piétons par des barrières de sécurité.

– Experts sécurité InfoRisque, Guide de coactivité engins-piétons 2023

Pour mettre en œuvre cette séparation, il faut d’abord identifier les « horaires critiques ». Ce sont les périodes où le trafic d’engins est le plus dense et les manœuvres les plus complexes. Typiquement :

• Les heures de réception de marchandises : les quais sont encombrés, les chariots effectuent des allers-retours rapides entre les camions et la zone de déchargement.
• Les heures de rangement en stock : les caristes travaillent souvent en hauteur, avec une attention focalisée sur le palettier, réduisant leur champ de vision périphérique.
• Les pics de préparation de commandes : plusieurs engins peuvent opérer simultanément dans les mêmes allées.
• Les heures d’expédition : le trafic est intense autour des quais de chargement.

La matrice de coactivité suivante illustre comment définir des règles d’accès dynamiques en fonction du niveau de risque identifié pour chaque créneau horaire.

Mettre en place une telle organisation demande une communication claire, un affichage visible aux entrées de zones et une discipline rigoureuse, mais elle réduit drastiquement les opportunités de rencontre entre un piéton et un engin.

Pourquoi rapprocher les machines ne suffit pas si vous ne pensez pas aux flux de déchets ?

Dans une démarche d’optimisation de l’agencement d’un atelier (Lean Manufacturing), l’un des objectifs est de rapprocher les postes de travail pour minimiser les déplacements de matières et de produits en cours. Cependant, cette vision est incomplète si elle n’intègre pas les flux « auxiliaires », au premier rang desquels se trouve la gestion des déchets. Un poste de travail génère des chutes, des emballages, des rebuts qui doivent être évacués. Si ce flux n’est pas anticipé, il devient une source majeure de désordre et de risque.

Des bacs de déchets qui débordent, des palettes d’emballages vides qui encombrent une allée, un opérateur qui doit traverser une zone de circulation de chariots pour atteindre la benne centrale… Tous ces scénarios créent des obstacles imprévus et des trajets non sécurisés qui ne figuraient pas sur le plan de circulation initial. L’optimisation des flux de production doit donc impérativement inclure une analyse des flux de déchets, depuis le point de génération jusqu’au point de collecte centralisé.

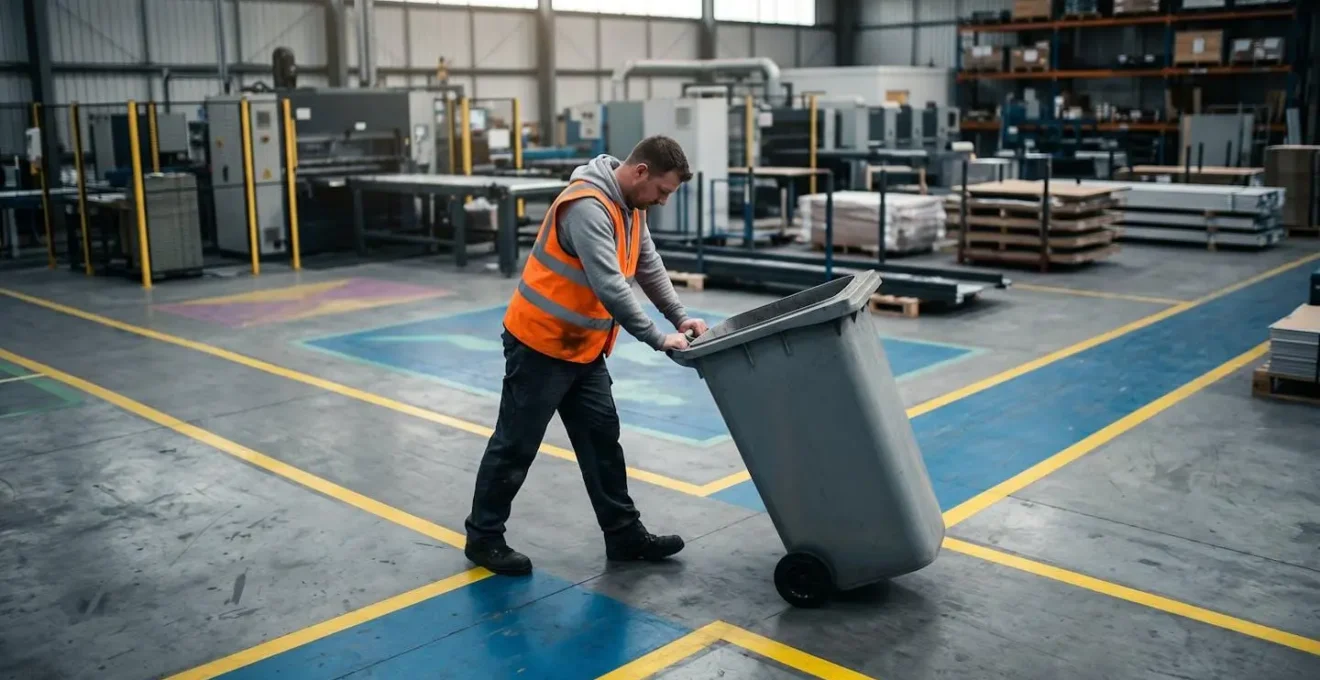

Comme le suggère cette vue, la matérialisation des chemins d’évacuation des déchets est aussi importante que celle des flux de production. L’INRS, dans ses guides sur la conception des lieux de travail, préconise d’utiliser des matrices de proximité pour analyser l’ensemble des liaisons entre les postes. Cette analyse doit permettre d’implanter les points de tri intermédiaires et le point de collecte principal de manière à ce qu’ils soient accessibles sans interférer avec les axes de circulation principaux des chariots élévateurs. Une bonne gestion des déchets ne contribue pas seulement à la propreté et à l’efficacité, elle est une composante essentielle de la prévention des risques de circulation.

Pourquoi la rubrique 1510 impose-t-elle des distances de sécurité spécifiques ?

La rubrique 1510 de la nomenclature des Installations Classées pour la Protection de l’Environnement (ICPE) concerne les entrepôts couverts. Au-delà des aspects liés au risque incendie, elle impose des contraintes qui ont un impact direct sur le plan de circulation. La réglementation exige le maintien de distances de sécurité entre les zones de stockage, les murs et les éléments de structure. Ces espaces ne sont pas des surfaces perdues ; ce sont des zones tampons et des voies de circulation essentielles pour la sécurité.

L’un des facteurs déterminants pour ces distances est la vitesse des engins et leur distance d’arrêt. Le Code de la route ne s’applique pas dans l’enceinte privée de l’entreprise, mais l’employeur a l’obligation de fixer des règles de circulation internes, y compris des limitations de vitesse. Un arrêté de 1974, bien que daté, sert encore de référence en fixant une vitesse maximale autorisée des chariots. Cette vitesse peut influencer la largeur des allées nécessaires pour garantir un arrêt en toute sécurité sans percuter une structure ou un stockage.

La vitesse maximale autorisée des chariots en entreprise, sauf aménagement spécifique, est un paramètre à intégrer dans le calcul des distances de sécurité. Un cariste doit pouvoir arrêter son engin, même à pleine charge, bien avant un obstacle. Les allées de circulation principales doivent être suffisamment larges pour permettre non seulement le passage d’un chariot, mais aussi le croisement avec un piéton ou un autre engin dans des conditions de sécurité optimales. La rubrique 1510, en imposant des allées de service et des distances minimales, contraint donc indirectement à concevoir un plan de circulation qui intègre ces marges de sécurité, essentielles pour prévenir les collisions avec des éléments fixes.

Diagramme spaghetti : comment réduire les déplacements inutiles de 30% dans votre atelier ?

Le diagramme spaghetti est un outil de visualisation simple et redoutablement efficace issu du Lean Management. Son objectif est de cartographier les déplacements réels d’un opérateur, d’un produit ou d’un engin pendant un cycle de travail. Le résultat est souvent une image ressemblant à un plat de spaghettis, révélant instantanément les trajets redondants, les allers-retours inutiles et, surtout, les points de croisement dangereux avec d’autres flux. C’est un diagnostic visuel qui parle à tous, des opérateurs au management.

Mener un atelier « diagramme spaghetti » est une démarche participative qui permet de dépasser les plans théoriques et de se baser sur la réalité du terrain. Des études de cas montrent que l’application de cette méthode peut mener à des résultats spectaculaires : une réduction des déplacements de 50%, une hausse de la productivité de 30% et une diminution des erreurs de 40%. Sur le plan de la sécurité, chaque croisement de lignes sur le diagramme est un quasi-accident potentiel. L’objectif est de « démêler » ces spaghettis en réorganisant les postes, les stocks ou les cheminements pour obtenir des flux plus linéaires et plus sûrs.

Le diagramme spaghetti devient alors un outil fondamental pour le responsable HSE. Il permet de quantifier l’exposition au risque (temps de déplacement en zone de coactivité) et d’objectiver les points noirs du plan de circulation. Les améliorations proposées, co-construites avec les opérateurs, sont bien plus pertinentes et mieux acceptées. Chaque point d’amélioration identifié peut et doit être intégré dans le plan d’action du DUERP.

Mettre en place un plan de circulation robuste est un projet systémique. Il ne s’agit pas d’appliquer une solution unique, mais de combiner des mesures techniques, organisationnelles et humaines. Pour garantir la pérennité de votre démarche, l’étape suivante consiste à intégrer ces actions dans un système de management de la sécurité, avec des audits réguliers et des indicateurs de performance clairs.
