Pourquoi la procédure de consignation LOTO est vitale pour la survie de vos électriciens ?

Le bruit sourd. Le flash aveuglant. Le silence qui suit, lourd de ce qui aurait pu se passer. Un presque-accident électrique est un électrochoc, une piqûre de rappel brutale que l’énergie ne pardonne aucune erreur. En tant que responsable de la maintenance, vous connaissez la procédure de consignation LOTO (Lockout-Tagout). Vous avez probablement les cadenas et les étiquettes. Mais après un tel événement, une question s’impose : est-ce que connaître la procédure suffit ? Est-ce que posséder le matériel garantit la survie ? La réponse est un non catégorique.

La plupart des guides se contentent d’énumérer les étapes réglementaires. C’est une base nécessaire, mais dangereusement insuffisante. Car la consignation n’est pas une simple checklist administrative ; c’est un système de défense active, un protocole de survie où chaque composant, chaque action et chaque signature engage une responsabilité vitale. Oublier une énergie résiduelle, laisser une clé accessible, confondre « mise en sécurité » et « consignation » sont des brèches mortelles dans ce système. En France, la norme NF C 18-510 encadre cette pratique de manière stricte, car les enjeux sont absolus.

Cet article n’est pas un rappel des bases. C’est une immersion dans la logique profonde de la consignation, là où la vie de vos collaborateurs se joue réellement. Nous allons disséquer chaque maillon de cette chaîne de responsabilité pour transformer la peur du quasi-accident en une maîtrise totale et infaillible. Nous aborderons la stratégie matérielle, la rigueur de la vérification, les distinctions juridiques cruciales, la gestion des interventions complexes et l’intégration de ce protocole dans votre culture sécurité via le Document Unique.

Pour vous guider à travers les points névralgiques de cette procédure vitale, cet article est structuré pour aborder chaque aspect critique, de l’équipement individuel à la gestion de groupe.

Cadenas, mâchoires, câbles : le kit de survie pour consigner n’importe quelle vanne

Le matériel de consignation n’est pas un simple outillage. C’est une armure, l’interface physique entre votre électricien et une énergie potentiellement mortelle. Le considérer comme un consommable est la première erreur. En France, les chiffres sont sans appel : près de 43% des accidents lors d’opérations de maintenance sont liés à une absence ou une erreur de consignation. Une statistique qui démontre que la défaillance matérielle ou son absence est une cause directe de drames. Chaque élément du kit a une fonction stratégique : le cadenas de consignation, avec sa clé unique, matérialise la responsabilité personnelle ; les mâchoires de condamnation permettent à plusieurs intervenants de sécuriser un même point ; les câbles de verrouillage offrent une solution flexible pour les vannes et disjoncteurs aux formes complexes.

Posséder le bon matériel est une chose, garantir son intégrité et sa conformité en est une autre. Un cadenas corrodé, une étiquette illisible ou une mâchoire non conforme aux normes en vigueur (comme la NF EN 1037) sont des points de rupture dans votre système de défense. La sélection de matériel doit être pensée en fonction de votre parc machines. Des marques comme Legrand, Schneider Electric ou Hager ont des spécificités qui peuvent nécessiter des dispositifs de consignation adaptés. L’investissement dans un kit de consignation complet et de qualité n’est pas une dépense, c’est l’assurance la plus fondamentale pour la vie de vos équipes.

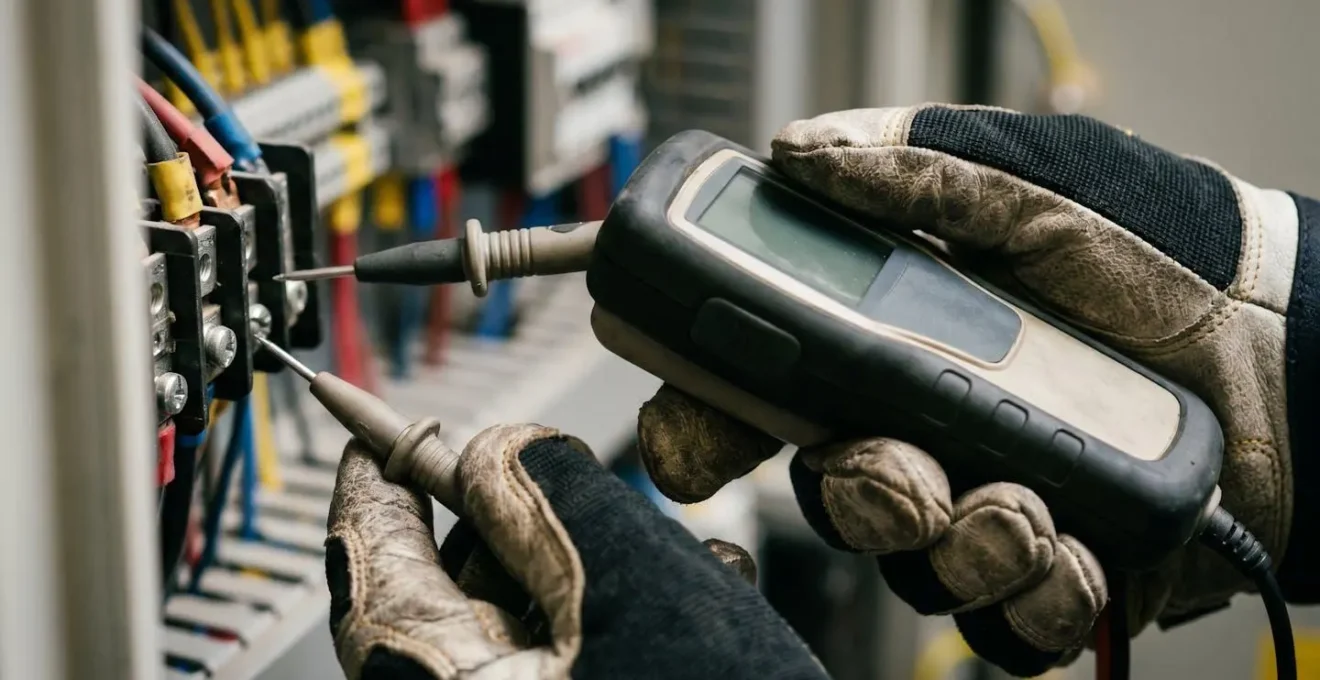

Comment vérifier l’absence de tension (VAT) sans se mettre en danger ?

La Vérification d’Absence de Tension (VAT) n’est pas une simple formalité. C’est l’acte sacramentel de la consignation, le moment précis où l’on obtient la certitude absolue de l’isolement. C’est l’unique preuve tangible que la séparation d’avec la source d’énergie a été efficace. Tenter cette vérification avec un multimètre standard est une faute professionnelle grave et potentiellement mortelle. Seul un appareil dédié, un vérificateur d’absence de tension conforme à la norme NF EN 61243-3 et portant le symbole IEC 60417, est autorisé pour cette opération.

La procédure elle-même est un rituel en trois temps, conçu pour éliminer tout risque lié à une défaillance de l’appareil de mesure. Il ne s’agit pas seulement de mesurer, mais de prouver que l’instrument de mesure lui-même est fiable à l’instant T. Cette rigueur est la pierre angulaire de la norme NF C 18-510.

Le protocole est non-négociable. Premièrement, on teste le bon fonctionnement du VAT sur une source de tension connue (une prise de courant, par exemple). Deuxièmement, on réalise la mesure sur l’installation consignée, en vérifiant l’absence de tension entre toutes les phases, et entre chaque phase et la terre. Troisièmement, et c’est l’étape souvent oubliée, on re-teste immédiatement le VAT sur la source de tension connue pour s’assurer qu’il n’est pas tombé en panne pendant la mesure. Ce n’est qu’après ce triple contrôle que l’absence de tension peut être déclarée et que la mise à la terre et en court-circuit (MALT/CC) peut être effectuée.

Consignation totale ou mise en sécurité : quelle différence juridique ?

La consignation est la mesure de prévention à toujours privilégier avant d’intervenir sur une installation ou un ouvrage électrique : elle permet d’éliminer le risque.

– VoltWork Formation, Guide de consignation électrique

Les termes « consignation » et « mise en sécurité » sont souvent utilisés de manière interchangeable. C’est une erreur sémantique aux conséquences juridiques potentiellement désastreuses. Comprendre leur distinction est fondamental pour un responsable de maintenance. La mise en sécurité est une notion plus large et moins formalisée. Elle peut consister à éloigner le personnel, à baliser une zone ou à effectuer une coupure d’urgence. C’est une mesure de protection, mais elle ne garantit pas un isolement complet, tracé et verrouillé.

La consignation totale, telle que définie par la norme NF C 18-510, est un processus beaucoup plus strict. C’est une procédure formalisée qui aboutit à une « attestation de consignation ». Ce document est une preuve juridique. Il identifie un Chargé de Consignation (BC), qui endosse la responsabilité de l’isolement complet et durable de l’équipement. La consignation implique une condamnation physique (le cadenas) et une traçabilité écrite. En cas d’accident, la présence d’une procédure de consignation correctement exécutée et documentée est un élément central de la défense de l’employeur. À l’inverse, une simple « mise en sécurité » sans la rigueur de la consignation peut être considérée comme une faute caractérisée.

En résumé, la mise en sécurité prévient, la consignation certifie et protège juridiquement. Pour toute intervention où un contact avec des pièces nues sous tension est possible, seule la consignation totale est acceptable. Elle ne vise pas seulement à empêcher un accident, mais à construire un dossier de preuves démontrant que toutes les mesures possibles ont été prises pour garantir la sécurité. C’est la différence entre « faire attention » et « garantir l’absence de danger ».

L’erreur de laisser la clé du cadenas accessible à un tiers

Le cadenas de consignation n’est pas un simple antivol. Sa clé unique est le symbole matériel de la vie de l’opérateur. Lorsqu’un électricien pose son cadenas personnel sur un équipement, il déclare : « Je suis en train d’intervenir, ma vie dépend de cet isolement. Personne d’autre que moi ne peut rétablir l’énergie ». Laisser la clé de ce cadenas sur l’armoire, dans un pot commun ou la confier à un collègue est une brèche mortelle dans le système. Cela revient à annuler la procédure et à transférer la responsabilité de sa propre vie à quelqu’un d’autre, ce qui est l’antithèse même du principe LOTO.

La gestion des responsabilités est au cœur du processus, comme le montre la procédure de fin d’intervention. Le flux est clair et ne laisse aucune place à l’improvisation. À la fin des travaux, l’exécutant électricien (habilité B1/B1V) informe son chargé de travaux (B2/B2V). Ce dernier, après s’être assuré que tout est en ordre pour une remise sous tension, retire son propre cadenas (s’il y en a un) et remet un avis de fin de travail au chargé de consignation (BC). Ce n’est qu’à réception de ce document formel que le chargé de consignation est autorisé à retirer le cadenas de consignation principal et à procéder à la déconsignation. Chaque étape est un transfert de responsabilité documenté. La clé, elle, reste dans la poche de son propriétaire jusqu’au bout.

L’erreur de gestion de la clé fait partie des fautes les plus graves, et pourtant fréquentes. Comme le souligne une analyse des procédures de sécurité industrielle, les erreurs les plus communes peuvent être évitées par une formation adaptée, qui insiste sur la sanctuarisation de cette clé personnelle.

Comment gérer les cadenas lors d’un arrêt technique avec 50 intervenants ?

Un arrêt technique majeur, avec des dizaines d’intervenants de différentes entreprises, représente le test ultime pour une procédure de consignation. Sans un système centralisé et rigoureux, la situation peut rapidement virer au chaos, multipliant les risques de reconnexion prématurée. La solution réside dans la consignation multiple, orchestrée par un unique Chargé de Consignation (BC) désigné comme le chef d’orchestre de la sécurité pour toute la zone.

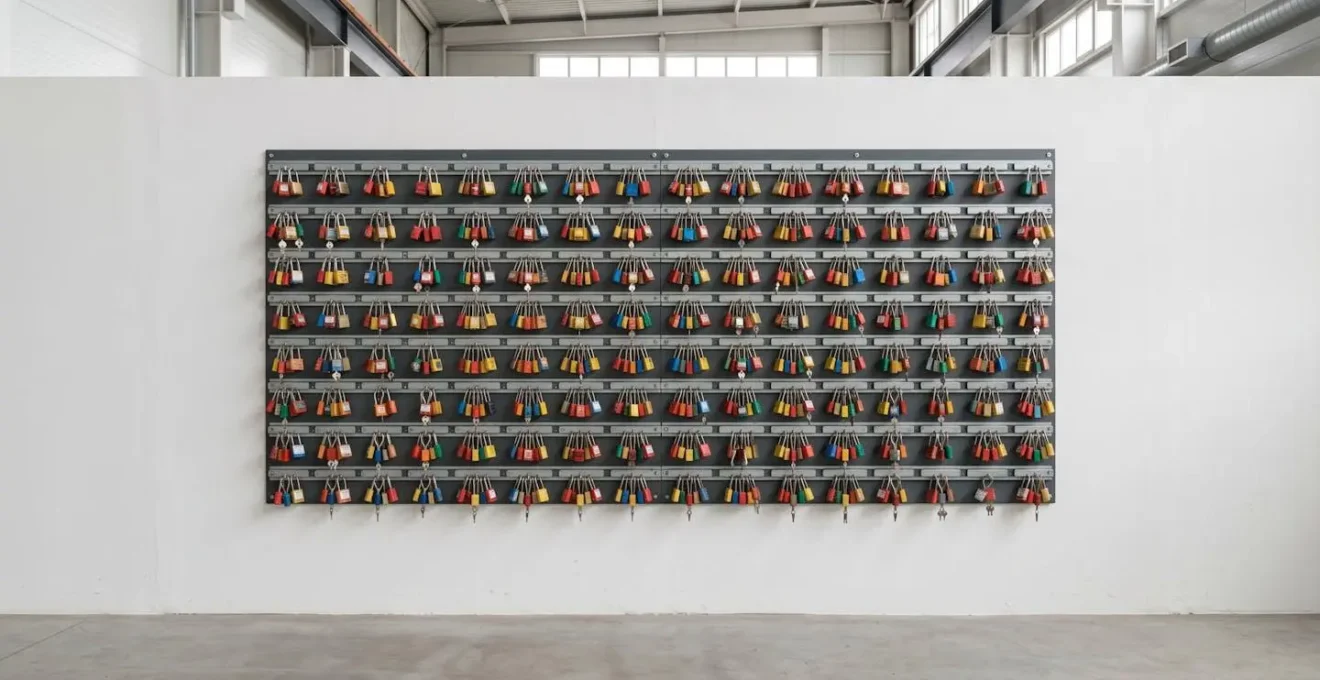

La méthode la plus robuste repose sur l’utilisation de boîtes de consignation et d’un tableau de consignation central (LOTO board). Le principe est le suivant :

• Le Chargé de Consignation isole un équipement principal et y place son propre cadenas. Il dépose ensuite la clé de ce cadenas dans une boîte de consignation.
• Cette boîte, qui ne peut être ouverte tant qu’un cadenas y est apposé, est ensuite mise à disposition.
• Chacun des 50 intervenants vient alors apposer son propre cadenas personnel sur la boîte de consignation.

Tant qu’un seul cadenas personnel reste sur la boîte, il est physiquement impossible d’accéder à la clé du cadenas principal, et donc de ré-énergiser l’équipement. L’installation ne pourra redémarrer que lorsque le 50ème et dernier intervenant aura terminé son travail et retiré son cadenas.

Ce système est visuel, infaillible et supprime toute ambiguïté sur qui est encore en intervention. La digitalisation via un logiciel e-LOTO peut ajouter une couche de traçabilité en temps réel, mais le principe mécanique reste la meilleure des garanties. Il matérialise la responsabilité collective tout en préservant la sécurité individuelle.

Pourquoi ne faut-il pas oublier les énergies résiduelles dans votre analyse ?

L’une des erreurs les plus dangereuses en maintenance est de croire que la coupure de l’alimentation électrique suffit à sécuriser une machine. C’est ignorer l’existence des énergies résiduelles, ces forces invisibles et stockées qui peuvent provoquer un mouvement inattendu, une éjection de pièce ou une brûlure, même après consignation électrique. Selon l’Agence européenne pour la santé et la sécurité au travail, 15 à 20% des accidents du travail sont liés à la maintenance, et beaucoup d’entre eux impliquent ces énergies cachées. Penser à la consignation, c’est penser à TOUTES les énergies.

L’analyse des risques doit systématiquement inclure une chasse à ces énergies :

• Énergie hydraulique/pneumatique : la pression restante dans un circuit peut actionner un vérin.
• Énergie gravitationnelle : une charge suspendue ou une pièce sur un plan incliné peut se mettre en mouvement.
• Énergie mécanique : un ressort comprimé ou une inertie de volant peuvent se libérer.
• Énergie chimique/thermique : un fluide chaud ou corrosif peut rester piégé dans une tuyauterie.
• Énergie électrique : des condensateurs peuvent conserver une charge mortelle bien après la coupure.

Chaque type d’énergie nécessite une méthode de « purge » spécifique : ouverture de vannes, blocage mécanique, mise à la terre, etc.

Le tableau suivant, basé sur une analyse des risques par secteur, illustre la diversité de ces énergies souvent négligées.

Comment nettoyer vos armoires électriques sous tension sans risque ?

La question est un piège. La seule réponse acceptable et professionnelle est : on ne nettoie JAMAIS une armoire électrique sous tension. Point final. Toute tentative de le faire, même avec des outils prétendument « isolants » ou des « techniques spéciales », est une prise de risque inacceptable qui va à l’encontre de tous les principes de sécurité électrique. Le risque d’amorçage d’un arc électrique, provoqué par la proximité d’un outil ou même par la poussière conductrice mise en mouvement, est bien trop élevé.

La seule procédure sécurisée pour le nettoyage d’une installation électrique est celle qui commence par son arrêt et sa consignation complète. Le nettoyage fait partie intégrante des opérations de maintenance et doit donc être soumis aux mêmes règles de sécurité que n’importe quelle autre intervention. Tenter de gagner du temps en évitant une coupure est un calcul qui met en balance quelques minutes de production contre la vie d’un opérateur. Le choix est vite fait.

La procédure réglementaire est claire et sans équivoque. Elle implique :

1. La programmation d’un arrêt complet de l’installation.
2. L’exécution d’une consignation complète en 5 étapes, incluant la séparation, la condamnation, l’identification et la VAT.
3. L’utilisation d’équipements de nettoyage adaptés : dépoussiérant sec neutre et non conducteur, aspirateur avec embout isolant certifié.
4. Le port systématique des Équipements de Protection Individuelle (EPI) obligatoires, comme les gants isolants et l’écran facial, même hors tension, pour se prémunir contre les risques résiduels.
5. La déconsignation formelle une fois le nettoyage terminé et l’armoire refermée.

Il n’existe aucune autre méthode. Toute autre approche est une faute grave.

Document Unique et Machines : comment rédiger une analyse des risques conforme à l’ISO 12100 ?

Le Document Unique d’Évaluation des Risques Professionnels (DUERP) n’est pas un document administratif dormant. C’est le cerveau de votre stratégie de prévention, la preuve écrite que vous avez anticipé les dangers et mis en place les mesures pour les maîtriser. En ce qui concerne les interventions sur machines, l’analyse des risques doit être menée avec la rigueur de la norme ISO 12100, qui impose d’identifier tous les phénomènes dangereux, d’estimer et d’évaluer les risques associés, puis de les réduire.

Concrètement, pour chaque machine, votre DUERP doit explicitement mentionner le risque électrique et décrire la procédure de consignation LOTO comme la mesure de prévention principale et non-négociable. Cela démontre que la consignation n’est pas une option laissée au bon vouloir de l’opérateur, mais une exigence fondamentale de l’entreprise. Cette formalisation est votre meilleure protection juridique. Elle prouve que le risque a été identifié, évalué, et qu’une solution normée a été imposée.

L’enjeu est de ne pas rester théorique. L’analyse doit lister les sources d’énergie spécifiques à la machine (y compris les énergies résiduelles) et référencer les fiches d’instructions ou les modes opératoires de consignation dédiés. Ne pas le faire, c’est laisser une faille béante dans votre système de management de la sécurité. Les statistiques rappellent durement cette réalité : 5 décès en 2023 suite à un accident d’origine électrique en France. Cinq drames qui auraient, pour la plupart, pu être évités par l’application stricte d’une procédure formalisée. Le DUERP n’est pas écrit avec de l’encre, il est écrit avec la conscience de ces risques mortels.

Ne laissez pas un presque-accident être le seul déclencheur d’une prise de conscience. La sécurité électrique ne tolère aucune approximation. Faites de l’analyse des risques conforme à l’ISO 12100 et de l’application rigoureuse de la procédure de consignation LOTO le fondement non-négociable de votre culture sécurité dès aujourd’hui. C’est votre responsabilité de transformer la peur en expertise et de garantir que chaque membre de votre équipe rentre chez lui sain et sauf, chaque jour.
