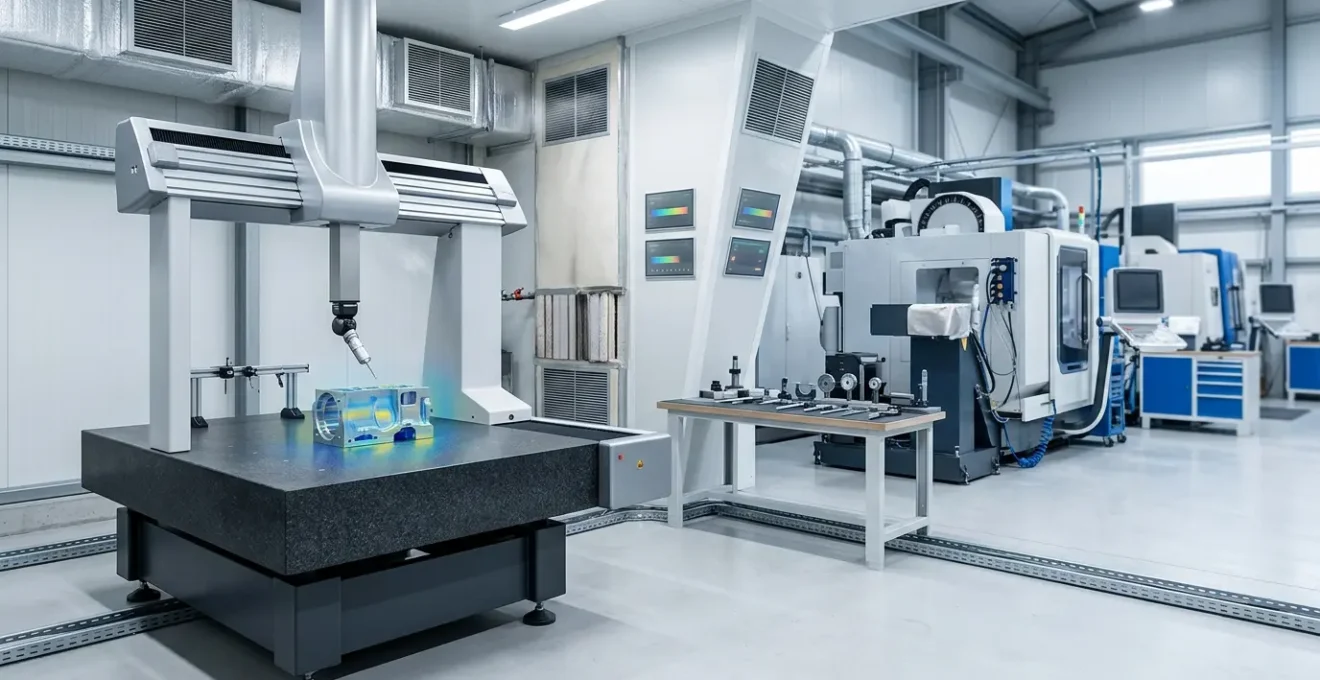

Pourquoi la variation thermique de l’atelier détruit votre précision micrométrique ?

Pour tout responsable métrologie, l’arrivée de l’été est souvent synonyme de casse-tête. Les pièces usinées avec une précision extrême pendant les mois plus frais se retrouvent soudainement hors tolérance, les rapports de contrôle s’accumulent en rouge et la cause semble à la fois évidente et insurmontable : la chaleur. Vous avez beau connaître le principe de la dilatation thermique, les solutions courantes comme « pousser la climatisation » ou « mesurer la nuit » s’avèrent souvent insuffisantes, coûteuses ou impraticables. Ces approches traitent le symptôme le plus visible, mais ignorent la complexité du phénomène.

Le véritable enjeu n’est pas simplement de lutter contre la température ambiante. La perte de précision est le résultat d’une chaîne d’incertitude thermique complexe et interconnectée. Elle commence avec la dilatation de la pièce elle-même, mais se propage à la structure de la machine de mesure, à l’outil de coupe, aux systèmes de bridage et même aux cales qui servent d’étalons. Chaque composant réagit à son propre rythme, créant des dérives dynamiques que seule une analyse systémique peut identifier et corriger. La question n’est donc plus « comment refroidir l’atelier ? », mais plutôt « comment quantifier, corréler et compenser chaque maillon de cette chaîne d’erreurs ? ».

Cet article propose une approche scientifique et pragmatique pour répondre à cette question. Nous allons déconstruire le problème, depuis les principes physiques fondamentaux jusqu’aux implications en matière de gestion des risques. L’objectif est de vous fournir une méthode de diagnostic pour transformer une contrainte subie en un processus maîtrisé, garantissant la conformité de votre production, même au cœur d’une canicule.

Pour naviguer à travers cette analyse détaillée, voici le plan que nous allons suivre. Chaque section aborde une facette critique du problème, vous donnant les clés pour construire une stratégie de maîtrise thermique robuste et efficace.

Pourquoi une variation de 2°C suffit à mettre vos pièces en acier hors tolérance ?

Le point de départ de toute analyse est la physique des matériaux. La dilatation thermique n’est pas un concept abstrait, mais un phénomène quantifiable avec des conséquences directes sur vos pièces. Pour un acier standard, le coefficient de dilatation thermique est d’environ 12 x 10⁻⁶/°C. Concrètement, cela signifie qu’une barre d’acier de 150 mm de long s’allonge de 1,8 micron pour chaque degré Celsius d’augmentation de la température. Une variation de seulement 2°C dans l’atelier entraîne donc une déformation de 3,6 microns, une valeur qui dépasse déjà de nombreuses tolérances en mécanique de précision.

Cette sensibilité n’est pas uniforme à travers tous les matériaux. Les alliages d’aluminium, souvent utilisés pour leur légèreté, possèdent un coefficient de dilatation presque deux fois supérieur à celui de l’acier, tandis que le titane y est moins sensible. Comprendre le comportement de chaque matériau est donc la première étape pour anticiper les non-conformités.

Le tableau suivant illustre la dilatation théorique pour une variation de 2°C sur une pièce de 100 mm pour des matériaux couramment utilisés dans l’industrie de pointe. Ces données, issues d’une analyse des coefficients de dilatation standards, mettent en lumière l’ampleur du défi.

Comment utiliser les sondes thermiques machines pour corriger les dérives en temps réel ?

Si la maîtrise passive de l’environnement via la climatisation est une solution, elle est souvent coûteuse et ne corrige pas les micro-variations locales générées par les machines elles-mêmes. L’alternative, ou le complément, est la compensation thermique active. Cette approche consiste à mesurer en temps réel les variations de température de la structure de la machine de mesure (MMT) et de la pièce, puis à appliquer des corrections mathématiques aux résultats de mesure.

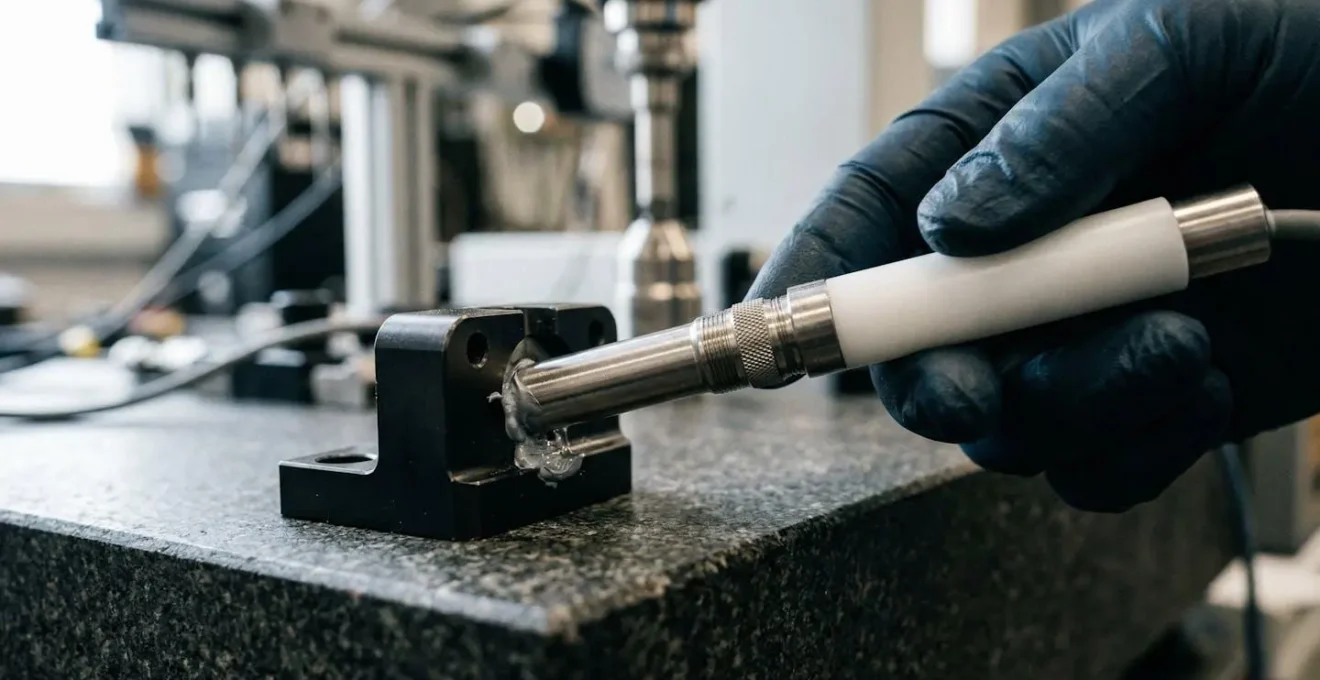

Le cœur de ce système repose sur des sondes de température de haute précision, stratégiquement positionnées. Leur installation n’est pas anodine et doit suivre un protocole rigoureux pour garantir la fiabilité des données collectées. Une sonde mal placée peut introduire plus d’erreurs qu’elle n’en corrige. Par exemple, il est crucial de les manipuler par leur manchon isolant pour éviter tout transfert de chaleur parasite depuis la main de l’opérateur, et d’attendre un temps de stabilisation d’au moins cinq minutes avant de lancer un cycle de mesure.

Le principe est de cartographier le comportement thermique de la machine. On installe typiquement les sondes au plus près des règles de mesure en verre ou en acier des axes (X, Y, Z), car c’est leur dilatation qui induit la plus grande partie de l’erreur géométrique de la MMT. Placer au minimum deux sondes par axe permet de prendre en compte les gradients thermiques le long de la structure. Des sondes supplémentaires, souvent magnétiques, sont fixées directement sur la pièce à contrôler pour mesurer sa température réelle au moment de la palpation.

MMT ou bras de mesure : quel outil pour valider un micron en production ?

Le choix de l’instrument de mesure est une question centrale. La Machine de Mesure Tridimensionnelle (MMT), installée dans une salle de métrologie climatisée, est traditionnellement considérée comme l’étalon-or pour la précision micrométrique. Cependant, son manque de flexibilité et son coût la rendent parfois inadaptée à un contrôle rapide en bord de ligne de production. Le bras de mesure polyarticulé offre une alternative plus souple, mais sa structure même le rend particulièrement sensible aux variations thermiques.

La précision d’un bras de mesure est directement liée à la stabilité dimensionnelle de ses segments en fibre de carbone ou en aluminium. Une hausse de température dans l’atelier provoque leur allongement, ce qui modifie la géométrie du bras et fausse le calcul de la position du palpeur. Atteindre une précision de l’ordre de quelques microns avec un bras en environnement non contrôlé relève donc du défi. Pourtant, avec des protocoles adaptés, c’est possible.

Un cas concret dans une PME de la Plastics Vallée à Oyonnax, en France, le démontre. Confrontée à ce défi, l’entreprise a développé un protocole de stabilisation thermique localisée. Avant chaque série de mesures critiques, le bras est couvert d’une housse isolante et un temps d’attente est respecté pour permettre à l’ensemble de la structure d’atteindre un équilibre thermique. Grâce à cette méthodologie, ils parviennent à atteindre une précision de 5 µm sur leur machine, ce qui leur permet de réaliser des contrôles fiables directement en production, sans passer systématiquement par la salle de métrologie. Cet exemple prouve que le protocole de mesure est aussi important que l’outil lui-même.

L’erreur d’installation machine qui laisse passer les vibrations du chariot élévateur

La chaîne d’incertitude ne s’arrête pas à la température. Un facteur souvent sous-estimé est la corrélation entre les sources de chaleur et les vibrations. En effet, une variation de 10°C dans un atelier sur une journée de travail est une situation courante qui affecte non seulement les pièces, mais aussi le sol et les fondations des machines. La dilatation et la contraction du béton peuvent modifier subtilement l’assise d’une machine de mesure et sa capacité à amortir les vibrations externes.

L’erreur la plus classique est de négliger l’isolation vibratoire lors de l’installation d’une MMT ou d’un centre d’usinage de haute précision. Une dalle de béton non désolidarisée du reste du bâtiment transmettra les moindres vibrations, comme celles générées par le passage d’un chariot élévateur ou le fonctionnement d’une presse à proximité. Ces vibrations de basse fréquence, même infimes, se superposent à la dérive thermique et créent un « bruit de fond » qui rend impossible la validation d’une tolérance micrométrique. Le système de mesure est incapable de distinguer la surface réelle de la pièce des oscillations de sa propre structure.

Identifier cette corrélation thermo-vibratoire est crucial. Une MMT dont la broche chauffe peut générer des micro-vibrations internes qui s’ajoutent aux vibrations externes. Un audit complet de l’environnement est donc indispensable pour isoler les différentes sources d’erreur et y apporter une réponse ciblée : plots anti-vibratiles, fondations dédiées, ou encore planification des tâches pour éviter les mesures critiques pendant les pics d’activité dans l’atelier.

Quand vérifier vos cales étalons : la fréquence qui garantit votre conformité ISO

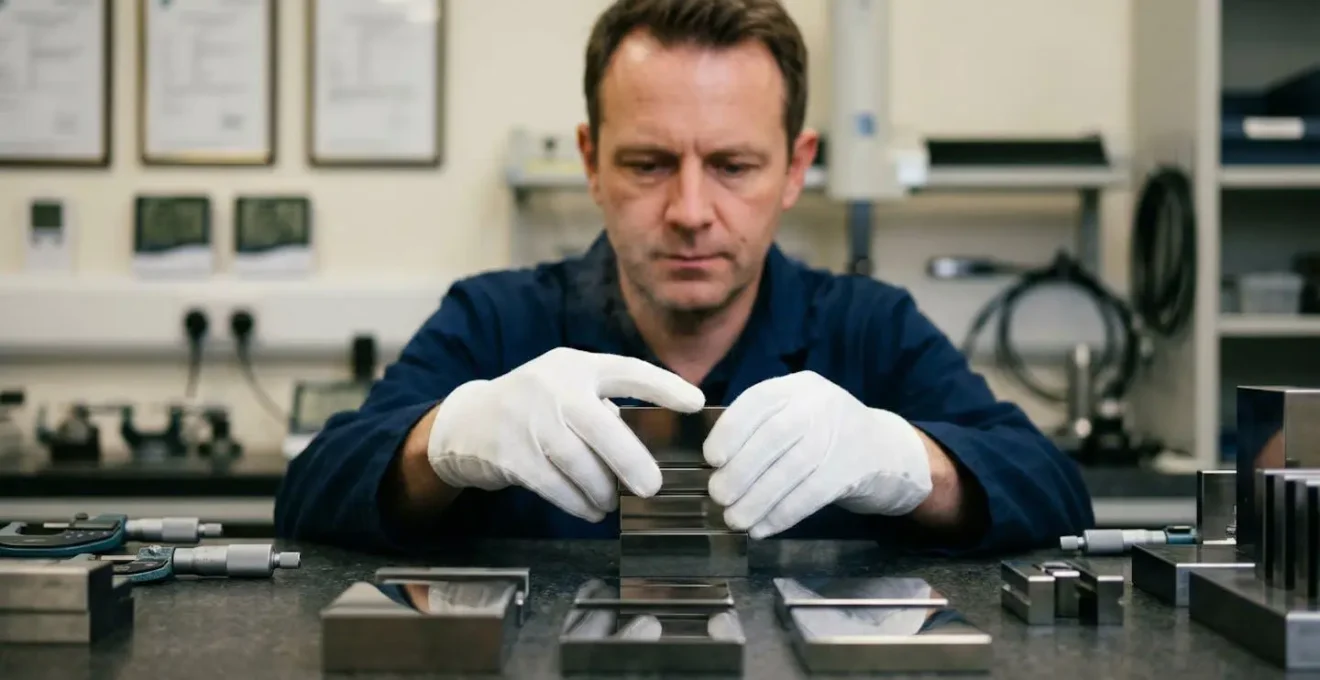

Au sommet de la pyramide de la mesure se trouve la traçabilité aux étalons nationaux. Votre capacité à produire des pièces conformes repose sur la justesse de vos instruments, qui elle-même dépend de la validité de vos étalons internes, notamment les cales étalons. Or, ces références ultimes sont, elles aussi, soumises aux lois de la physique thermique.

Une cale étalon n’est juste qu’à une température de référence unique et universelle : 20°C. Toute mesure effectuée à une autre température, ou avec une cale qui n’est pas à 20°C, est par définition fausse. La manipulation des cales est un rituel qui exige du temps : elles doivent être sorties de leur boîte et laissées à stabiliser sur le marbre de contrôle pendant plusieurs heures pour atteindre l’équilibre thermique avec leur environnement. Une vérification d’instrument réalisée avec une cale encore froide ou réchauffée par la main de l’opérateur est une source majeure d’erreur systématique qui se propagera à toutes les mesures ultérieures.

La fréquence de vérification de ces étalons est une question de gestion des risques. La norme ISO ne prescrit pas de périodicité stricte, mais exige que l’entreprise la définisse et la justifie. Cette fréquence dépend de l’utilisation, de la classe des cales et de la criticité des mesures. Pour garantir une traçabilité irréprochable, l’étalonnage doit être confié à un laboratoire accrédité. En France, cette accréditation est délivrée par le COFRAC (Comité Français d’Accréditation). Ces laboratoires garantissent des conditions environnementales d’une stabilité extrême, avec une température maintenue à 20°C ± 0,5°C et une hygrométrie inférieure ou égale à 60%. C’est la seule façon de s’assurer que votre référence de longueur est juste et conforme.

L’erreur de bridage qui déforme la pièce de 0,05 mm après usinage

Même avec un atelier climatisé, des machines compensées et des étalons certifiés, une source d’erreur insidieuse peut anéantir tous vos efforts : le bridage. La manière dont une pièce est maintenue pendant l’usinage et le contrôle a un impact direct sur sa géométrie finale. Une force de bridage excessive peut induire des contraintes internes dans le matériau. La pièce est alors conforme tant qu’elle est sous contrainte, mais se déforme dès qu’elle est libérée, révélant une non-conformité pouvant atteindre plusieurs dizaines de microns.

Ce phénomène est exacerbé par les effets thermiques. Pendant l’usinage, l’arrosage et la friction génèrent une chaleur importante. La pièce se dilate. Si elle est ensuite bridée pour le contrôle alors qu’elle est encore chaude, le bridage va s’opposer à sa contraction naturelle lors du refroidissement. Des contraintes sont ainsi « gelées » dans la matière. Le résultat est une pièce qui semble parfaite sur la MMT, mais qui se tordra littéralement quelques heures plus tard une fois revenue à l’équilibre thermique et libérée de ses contraintes internes.

Un cas d’étude chez un décolleteur de la vallée de l’Arve, pôle d’excellence français de la mécanique de précision, est particulièrement parlant. L’entreprise a identifié cette interaction critique entre la chaleur résiduelle de l’huile de coupe, la force de bridage et la déformation finale. Pour y remédier, ils ont mis en place un processus rigoureux : un cycle de refroidissement contrôlé post-usinage dans un bain à température stabilisée, suivi d’un contrôle sur un montage de bridage à très faible contrainte. Grâce à cette approche, décrite dans une analyse de leurs techniques d’usinage de précision, ils sont capables de répondre à des spécifications au niveau du micron pour des clients de l’aéronautique. Cela démontre que la maîtrise de la chaîne de mesure s’étend jusqu’aux méthodes de fixation de la pièce.

Pourquoi mesurer le temps d’arrêt réel de la machine est plus fiable que la donnée constructeur ?

L’impact des variations thermiques se mesure aussi en termes de productivité. Le Taux de Rendement Synthétique (TRS) est l’indicateur clé pour évaluer la performance d’un équipement. Or, un calcul de TRS qui ignore les effets thermiques est fondamentalement faussé. Les données constructeur sur les temps de cycle ou les vitesses de mesure sont établies dans des conditions idéales qui sont rarement celles de votre atelier.

La réalité est que la température introduit des temps d’attente et des micro-arrêts qui ne sont jamais comptabilisés. Il y a d’abord le temps de mise en température de la machine elle-même. Une MMT ou un centre d’usinage a besoin d’un certain temps pour que ses moteurs, ses broches et ses structures atteignent leur température de fonctionnement stable. Démarrer une production critique « à froid » est une garantie de non-qualité. Ensuite, il y a le temps de stabilisation des pièces, comme nous l’avons vu précédemment. Ce temps, où la machine est disponible mais ne produit pas de mesure valide, doit être considéré comme un arrêt programmé.

Plus pernicieux encore sont les micro-arrêts liés aux dérives thermiques. Un opérateur qui constate une dérive sur une série de pièces va devoir arrêter la production, tenter de comprendre la cause, relancer un étalonnage, ou simplement attendre que les conditions s’améliorent. Ces arrêts, souvent courts et non documentés, grignotent la disponibilité de la machine et dégradent le TRS de manière invisible. Mesurer le temps d’arrêt réel, en incluant spécifiquement ces temps de stabilisation et ces micro-arrêts thermiques, est la seule façon d’obtenir une image fidèle de la performance et de quantifier l’impact économique réel d’un environnement non maîtrisé.

Document Unique et Machines : comment rédiger une analyse des risques conforme à l’ISO 12100 ?

La gestion des variations thermiques n’est pas seulement un enjeu technique ou économique, c’est également une question de conformité et de responsabilité. La norme ISO 12100, qui concerne la sécurité des machines, impose une démarche d’appréciation et de réduction du risque. Bien que souvent associée aux risques physiques pour l’opérateur (coupure, écrasement), son champ d’application est plus large et peut tout à fait intégrer le risque de non-conformité lié à l’environnement.

Dans votre Document Unique d’Évaluation des Risques Professionnels (DUERP), la variation thermique peut être identifiée comme un « danger ». Le risque associé est la production de pièces non conformes, avec des conséquences potentiellement graves : rebuts massifs, litiges clients, rappels de produits, et dans des secteurs critiques comme l’aéronautique ou le médical, des défaillances matérielles en service. L’appréciation du risque consiste à évaluer la probabilité d’occurrence (très élevée en été dans un atelier non climatisé) et la gravité de ses conséquences.

Cette formalisation du risque dans le DUERP et l’analyse selon l’ISO 12100 est une démarche puissante. Elle transforme une « contrainte de production » en un risque identifié et hiérarchisé, qui exige la mise en place de mesures de réduction. Ces mesures peuvent être techniques (climatisation, compensation thermique), organisationnelles (protocoles de stabilisation, formation des opérateurs) ou concerner la surveillance (audits thermiques). Comme le souligne un expert cité dans un guide de conformité métrologique du COFRAC :

L’absence de maîtrise de l’environnement de mesure constitue un défaut d’organisation qui, en cas de litige client majeur, pourrait engager la responsabilité de l’employeur.

– Expert en métrologie industrielle, Guide de conformité métrologique

L’étape suivante consiste donc à formaliser cette démarche d’analyse de risque. C’est le meilleur moyen de sécuriser vos processus, de garantir votre conformité et de justifier les investissements qui transformeront durablement votre capacité à produire avec précision, quelle que soit la saison.
