Les deux heures de production perdues quotidiennement ne proviennent pas de pannes majeures, mais d’une accumulation de micro-inefficiences systémiques et souvent ignorées.
- Les réglages manuels non standardisés des guides sont une source constante de variabilité et d’arrêts.
- Les changements de format trop longs (SMED) et la désynchronisation des machines (« effet accordéon ») créent des goulots d’étranglement invisibles.
Recommandation : L’éradication de ces pertes passe par un diagnostic précis des flux, une standardisation rigoureuse des réglages et une synchronisation fine des cadences machine, transformant ainsi la « dette technique opérationnelle » en gains de productivité directs.

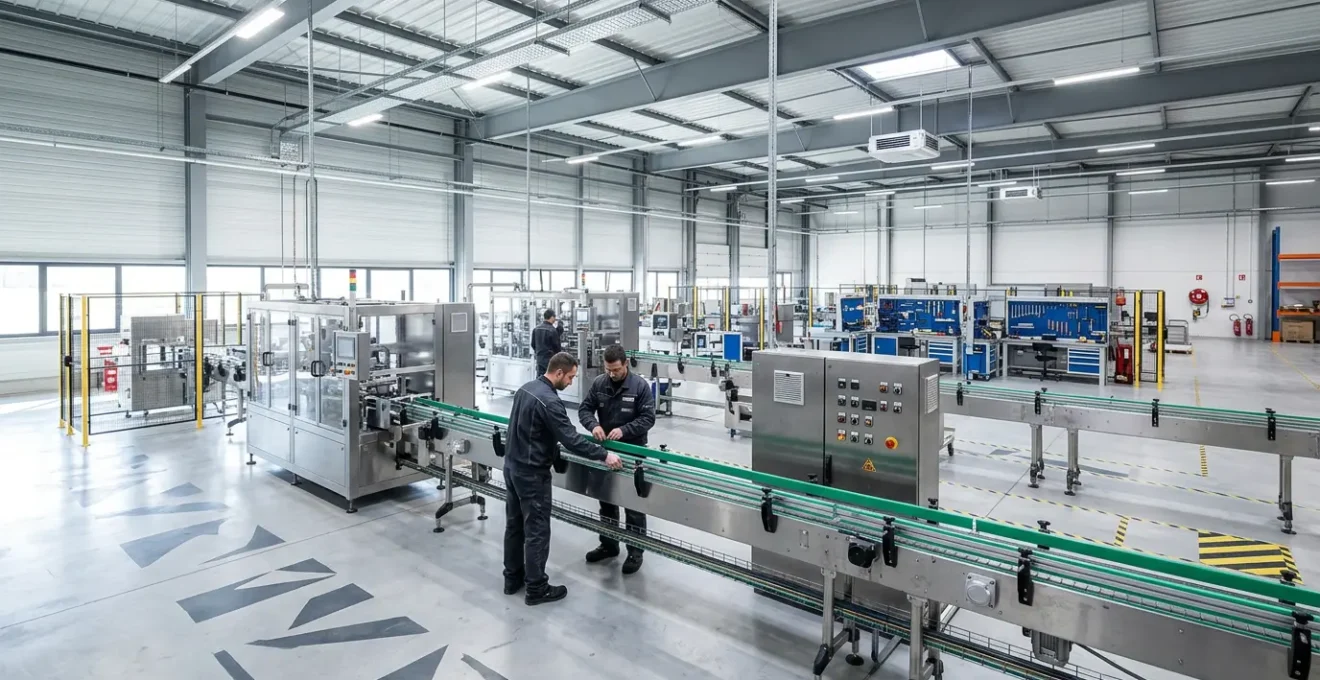

En tant que responsable de production, le tableau vous est familier : un opérateur qui ajuste un guide latéral pour la énième fois, une accumulation de produits qui finit en bourrage, un changement de série qui s’éternise. Individuellement, ces événements semblent mineurs, de simples « aléas de la production ». Pourtant, leur accumulation représente une hémorragie de productivité. Chaque jour, ce sont potentiellement deux heures de capacité qui s’évaporent non pas dans des pannes spectaculaires, mais dans une succession de micro-arrêts et de baisses de cadence. Le Taux de Rendement Synthétique (TRS) de votre ligne de conditionnement en souffre directement, impactant vos coûts et vos délais.
Face à ce constat, les réponses habituelles tournent autour de concepts comme le Lean Manufacturing ou l’investissement dans l’automatisation. On évoque la méthode SMED ou l’Industrie 4.0 comme des solutions miracles. Bien que pertinentes, ces approches restent souvent théoriques et ne s’attaquent pas à la racine du mal : la « dette technique opérationnelle ». Il s’agit de l’ensemble des réglages sub-optimaux, des processus non standardisés et des flux mal calibrés qui, jour après jour, dégradent la performance de manière insidieuse. C’est le bruit de fond de l’inefficacité auquel on finit par s’habituer.
Cet article adopte une perspective d’ingénieur méthode. Nous n’allons pas survoler les solutions, nous allons disséquer les causes racines de ces pertes de temps. L’objectif n’est pas de vous vendre une philosophie, mais de vous fournir un diagnostic technique précis des points de friction sur votre ligne. Nous allons identifier où et pourquoi vous perdez ces précieuses secondes qui, mises bout à bout, représentent des heures. Nous verrons comment transformer des réglages approximatifs en standards visuels, comment synchroniser les cadences pour supprimer l’effet accordéon, et comment un mauvais dimensionnement peut être la cause de 50% de vos bourrages. Il est temps de cesser de subir ces micro-arrêts et de commencer à les éradiquer méthodiquement.
Ce guide est structuré pour vous permettre d’identifier, de quantifier et de résoudre les points de friction les plus courants sur une ligne de conditionnement. Chaque section aborde un problème spécifique, en analyse les causes techniques et propose des solutions concrètes pour regagner en efficience.
Sommaire : Diagnostiquer et résoudre les inefficiences cachées de votre ligne de conditionnement
- Pourquoi vos opérateurs passent-ils 20% de leur temps à régler les guides latéraux ?
- Comment réduire vos temps de changement de série (SMED) sous la barre des 15 minutes ?
- Ligne compacte ou modulaire : quelle architecture privilégier pour un atelier de moins de 200 m² ?
- L’erreur de dimensionnement des tables d’accumulation qui provoque 50% des bourrages
- Comment synchroniser les vitesses de vos machines pour supprimer l’effet accordéon ?
- Pourquoi vos opérateurs marchent-ils 5 km par jour inutilement dans l’atelier ?
- Pourquoi vos bols vibrants se bloquent-ils toutes les 20 minutes ?
- Les 3 goulots d’étranglement cachés dans vos équipements de fin de ligne actuels
Pourquoi vos opérateurs passent-ils 20% de leur temps à régler les guides latéraux ?
L’observation est sans appel : une part significative du temps de travail des opérateurs est consacrée à des ajustements manuels des guides et des butées. Cette situation n’est pas une fatalité, mais le symptôme d’un problème plus profond : l’absence de standardisation des réglages. Lorsqu’il n’existe pas de procédure formalisée, chaque opérateur développe sa propre méthode, basée sur l’expérience ou l’intuition. Cette variabilité inter-opérateurs est une source majeure de micro-arrêts. Un réglage trop serré provoque des bourrages, un réglage trop lâche entraîne des produits mal positionnés ou des défauts de scellage. Le temps perdu n’est pas seulement celui du réglage, mais aussi celui de la correction des non-conformités qui en découlent.
Cette culture du réglage « à l’œil » constitue une véritable dette technique opérationnelle. Elle génère non seulement des pertes de production, mais aussi une fatigue et une frustration pour les équipes. Les gestes répétitifs et parfois dans des postures inconfortables pour atteindre les points de réglage augmentent les risques de troubles musculo-squelettiques (TMS). En effet, le rapport 2024 de l’Assurance Maladie-Risques professionnels indique que près de 90% des maladies professionnelles reconnues en France sont des troubles musculo-squelettiques. Standardiser les réglages n’est donc pas seulement un enjeu de productivité, mais aussi de santé au travail. L’objectif est de rendre chaque changement de format rapide, fiable et reproductible, quel que soit l’opérateur en poste.
Plan d’action : standardiser vos réglages machines en 5 étapes
- Filmer et chronométrer les réglages actuels pour identifier les gestes répétitifs et les pertes de temps.
- Créer des fiches de réglage visuelles avec photos et valeurs précises pour chaque format produit.
- Installer des repères visuels (type réglets, piges) et des indicateurs de position numériques sur les guides et points de réglage critiques.
- Former tous les opérateurs aux nouvelles procédures standardisées en utilisant des supports accessibles directement sur la ligne (via QR codes, par exemple).
- Mettre en place un système d’enregistrement des « bons réglages » via des capteurs de position ou des validations IHM pour capitaliser sur l’expertise.

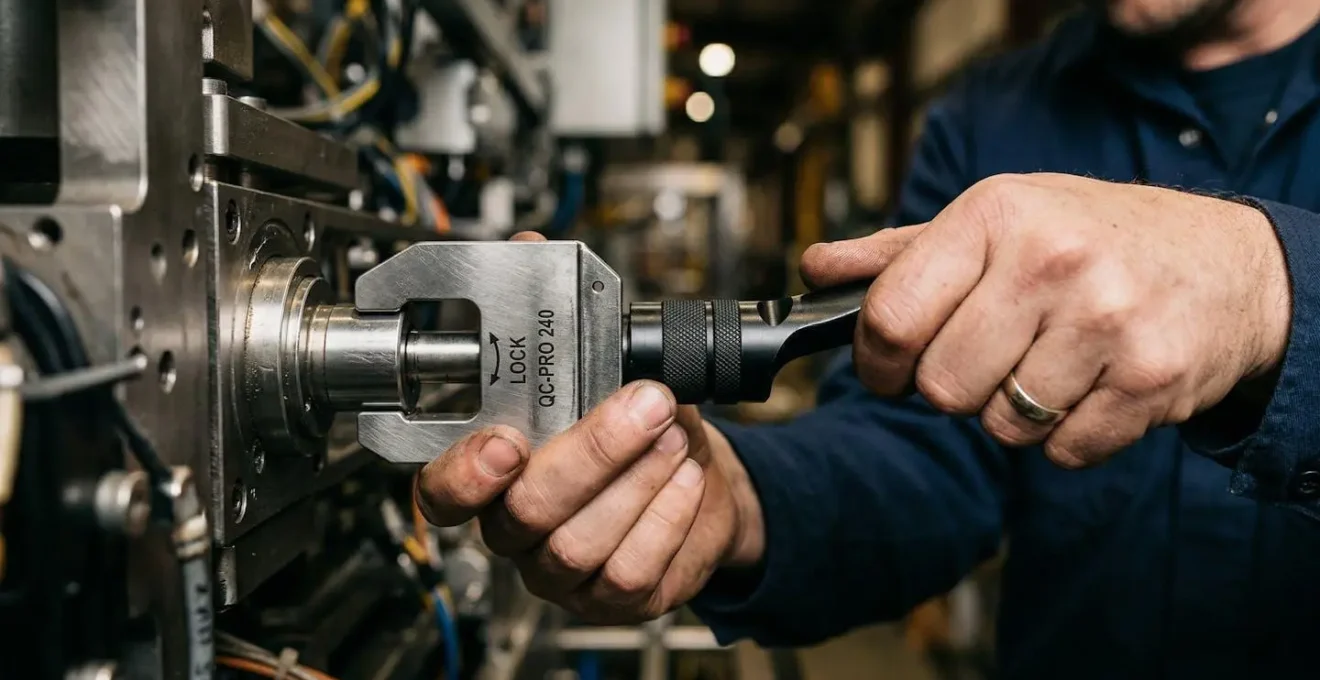

Comment réduire vos temps de changement de série (SMED) sous la barre des 15 minutes ?
Le temps de changement de série est un « mal nécessaire » qui impacte directement la flexibilité et la rentabilité de votre ligne. Un changement de format de 55 minutes, c’est près d’une heure de production à l’arrêt. La méthode SMED (Single-Minute Exchange of Die) n’est pas une simple théorie, mais une approche pragmatique pour compresser radicalement ces temps morts. L’erreur commune est de voir le changement comme un bloc de temps monolithique. Le SMED, au contraire, le dissèque en deux types d’opérations : les opérations internes (qui ne peuvent se faire que machine à l’arrêt) et les opérations externes (qui peuvent être préparées en amont, machine en production).
mechanical precision > human interaction. Final constraint: The composition must be entirely free of any legible text, letters, numbers, logos, watermarks, brand marks, or UI elements. »/>
La clé du succès réside dans la conversion maximale d’opérations internes en opérations externes. Préparer les outils, les nouvelles bobines de film ou les pièces de format sur un chariot dédié pendant que la ligne tourne encore est un gain de temps direct. Ensuite, il s’agit de simplifier et d’accélérer les opérations internes restantes en utilisant des systèmes de fixation rapide, des gabarits de réglage et des positionnements par piges plutôt que par vis. Une étude de cas dans l’industrie alimentaire a montré qu’une entreprise a pu diviser par trois le temps de changement de format simplement en formant ses équipes et en appliquant cette distinction critique.
L’impact de cette méthode est souvent spectaculaire, comme l’a théorisé son créateur. Selon Shigeo Shingo, le père de la méthodologie SMED dans le Lean Manufacturing :
Le SMED a prouvé sa capacité à réduire les temps d’arrêt jusqu’à 94%, améliorant directement la productivité, l’OEE et la flexibilité de l’usine.
– Shigeo Shingo, Méthodologie SMED dans le Lean Manufacturing
Le tableau suivant illustre concrètement les gains potentiels sur chaque phase d’un changement de série.
| Phase de changement | Temps avant SMED | Temps après SMED | Gain de temps |
|---|---|---|---|
| Préparation des outils | 10 minutes | 0 minute (préparé en externe) | 100% |
| Changement film/bobine | 15 minutes | 2 minutes | 87% |
| Remplacement guides/tubes | 10 minutes | 2 minutes (fixations rapides) | 80% |
| Réglages et mise en température | 10 minutes | 3 minutes | 70% |
| Tests et validation | 10 minutes | 5 minutes | 50% |
| Total | 55 minutes | 12 minutes | 78% |
Ligne compacte ou modulaire : quelle architecture privilégier pour un atelier de moins de 200 m² ?
Pour un responsable de production opérant dans un espace contraint, le choix de l’architecture de la ligne de conditionnement est un arbitrage crucial. L’opposition entre ligne compacte (ou monobloc) et ligne modulaire n’est pas qu’une question de technologie, mais de stratégie d’implantation et de flux. Une ligne compacte intègre plusieurs fonctions (formage, remplissage, scellage, etc.) sur un seul châssis, optimisant l’emprise au sol. Elle est souvent plus rapide à installer et moins coûteuse à l’achat. Son principal inconvénient est son manque de flexibilité : une panne sur un module peut arrêter toute la ligne, et l’évolution future est limitée.
À l’inverse, une ligne modulaire est composée de machines indépendantes connectées par des convoyeurs. Sa force réside dans son adaptabilité. Chaque module peut être optimisé, remplacé ou déplacé indépendamment des autres, ce qui est un atout majeur pour s’adapter à de nouveaux produits ou formats. Comme le soulignent les experts en automatisation de l’emballage, les systèmes modulaires offrent la souplesse nécessaire pour suivre l’évolution du marché. Cependant, cette architecture requiert plus d’espace au sol et une expertise plus pointue en intégration pour assurer une parfaite synchronisation entre les modules. Dans un atelier de moins de 200 m², le risque est de créer une ligne « spaghetti » avec des flux complexes et des déplacements opérateurs excessifs.
Étude de Cas : L’optimisation d’espace par Packsize
L’entreprise Packsize a développé des solutions d’emballage à la demande qui illustrent parfaitement comment une conception intelligente peut révolutionner l’usage de l’espace. En produisant des cartons sur mesure au moment de l’emballage, leurs systèmes éliminent le besoin de stocker une multitude de formats de boîtes. Pour une PME, cela se traduit par une libération significative de surface au sol, qui peut être réallouée à la production. Cette approche montre que l’optimisation de l’espace ne passe pas uniquement par le choix entre compact et modulaire, mais aussi par une remise en question du processus d’emballage lui-même, permettant ainsi de réduire l’encombrement tout en améliorant le rendement.
Pour un atelier de petite taille, la meilleure solution est souvent hybride : une machine monobloc pour le cœur du processus (ex: ensacheuse), connectée à des modules de fin de ligne plus flexibles (ex: encaisseuse, palettiseur). Le critère de décision final doit être le coût total de possession (TCO), incluant la flexibilité future et l’efficience des flux, et non uniquement l’investissement initial ou l’emprise au sol.
L’erreur de dimensionnement des tables d’accumulation qui provoque 50% des bourrages
La table d’accumulation, ou buffer, est un organe vital sur une ligne de conditionnement modulaire. Son rôle est de désynchroniser temporairement les machines amont et aval pour absorber les micro-arrêts sans stopper l’ensemble du flux. Cependant, elle est souvent la source de problèmes récurrents, principalement à cause d’une erreur fondamentale : son mauvais dimensionnement. Une table sous-dimensionnée n’offrira pas une autonomie suffisante pour gérer les arrêts de la machine aval, forçant la machine amont à s’arrêter fréquemment. À l’inverse, une table sur-dimensionnée peut sembler une sécurité, mais elle est tout aussi néfaste. Elle augmente le temps de séjour des produits, crée des zones mortes, et surtout, génère une contre-pression excessive sur le flux qui est une cause majeure de blocages, de chevauchements et de bourrages en entrée de la machine suivante.
Le dimensionnement d’une table d’accumulation ne doit pas être une estimation « au doigt mouillé ». Il doit reposer sur une analyse factuelle des performances de votre ligne. L’ingénierie moderne offre des outils puissants pour cela ; comme le confirment les retours d’expérience de Bosch Rexroth, l’analyse de données et la simulation numérique ont libéré un potentiel énorme pour optimiser ces systèmes dynamiques. Sans aller jusqu’à la simulation complète, une approche pragmatique basée sur des calculs fiables est indispensable. Il s’agit de quantifier la capacité de buffer nécessaire pour absorber les arrêts les plus fréquents de la machine la plus lente (le goulot d’étranglement) sans perturber le reste de la ligne.
Pour dimensionner correctement votre table, suivez une méthode structurée :
- Mesurer le TRS : Évaluez le Taux de Rendement Synthétique moyen de la machine en amont et de celle en aval de la table.
- Analyser les arrêts : Chronométrez et catégorisez les micro-arrêts sur la machine aval sur une période représentative (ex: une semaine) pour déterminer la durée moyenne des arrêts à absorber.
- Calculer le débit : Déterminez le débit de production nominal (produits/minute) de la machine en amont.
- Appliquer la formule de capacité : La capacité minimale de la table (en nombre de produits) doit être au moins égale à : (Débit de la machine amont) × (Temps moyen d’arrêt de la machine aval).
- Ajouter une marge de sécurité : Appliquez un coefficient de sécurité d’au moins 20% à ce résultat pour anticiper les variations de production et les arrêts exceptionnels.
Un dimensionnement précis est la condition sine qua non pour qu’une table d’accumulation joue son rôle de régulateur et non de créateur de problèmes.

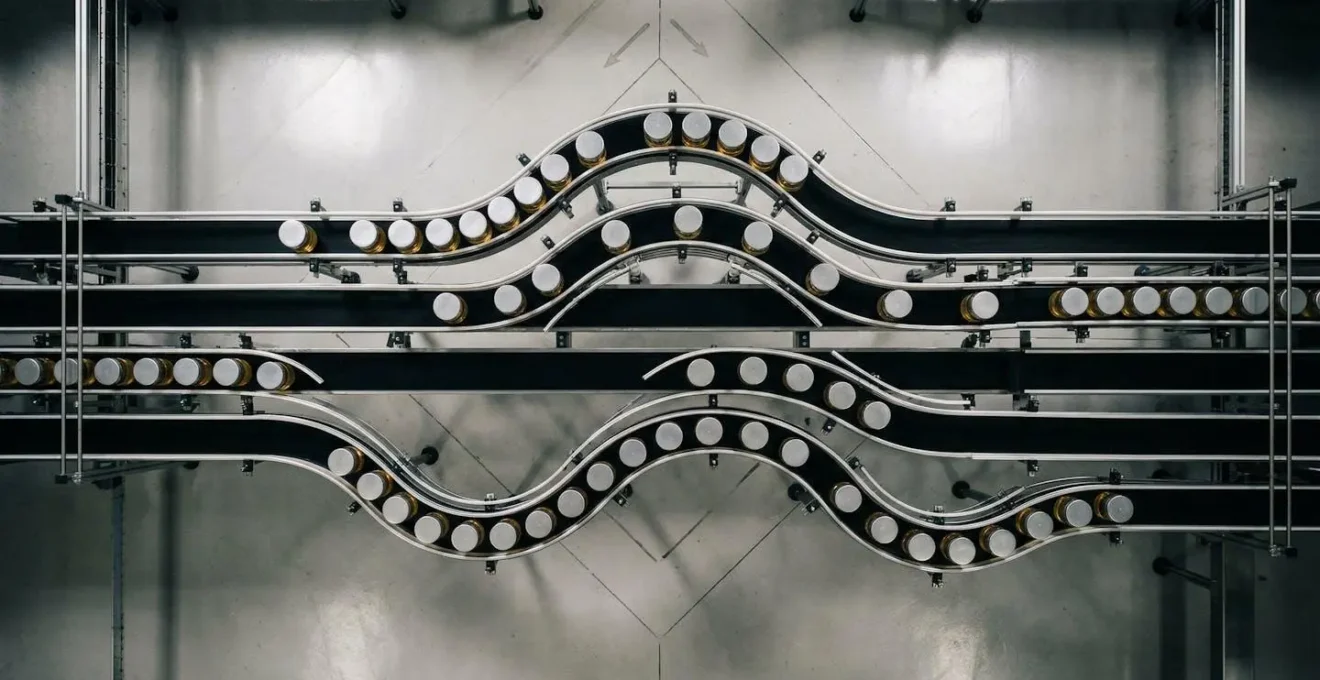

Comment synchroniser les vitesses de vos machines pour supprimer l’effet accordéon ?
L’« effet accordéon » est ce phénomène où les produits s’accumulent en paquets denses sur un convoyeur avant de se disperser à nouveau, créant une pulsation de flux irrégulière. C’est le signe le plus visible d’un manque de synchronisation des vitesses entre les différentes machines de votre ligne. Chaque machine fonctionne selon sa propre logique, sans « conscience » de l’état des machines en amont ou en aval. Ce chaos organisé mène inévitablement à des bourrages, des chocs entre produits, des arrêts d’urgence et une baisse drastique de la cadence globale. La ligne ne fonctionne pas à la vitesse de sa machine la plus rapide, mais est limitée par la gestion de ces accumulations anarchiques.
symbolic meaning > technical accuracy. Final constraint: The composition must be entirely free of any legible text, letters, numbers, logos, watermarks, brand marks, or UI elements. »/>
La solution réside dans la mise en place d’une logique de pilotage centralisée où les machines communiquent entre elles. Le but est de créer un flux tiré et régulé : chaque machine adapte sa cadence en temps réel en fonction du niveau de remplissage des convoyeurs en aval et de la disponibilité des produits en amont. Comme l’explique le consortium SOLLICH, THEEGARTEN-PACTEC et WINKLER+DÜNNEBIER à propos des lignes de confiserie intelligentes :
Les différentes étapes, de la transformation à l’emballage secondaire, adaptent automatiquement le rythme de la ligne aux capacités de chaque module, permettant d’assouplir le processus de production et d’augmenter l’efficacité du système.
– Consortium SOLLICH, THEEGARTEN-PACTEC et WINKLER+DÜNNEBIER, Industrie 4.0 et automatisation dans l’emballage
Techniquement, cette synchronisation passe par l’utilisation de servomoteurs et de variateurs de vitesse pilotés par un automate central, qui reçoit des informations de capteurs (cellules photoélectriques) placés à des points stratégiques. Le choix du protocole de communication industrielle est également clé, surtout dans un contexte de PME ou de rétrofit. Il faut trouver le bon équilibre entre performance, coût et facilité d’intégration.
| Protocole | Vitesse | Compatibilité PME | Coût d’implémentation | Adapté au rétrofit |
|---|---|---|---|---|
| EtherCAT | 100 Mbps | Excellente | Moyen | Oui |
| Profinet IRT | 100 Mbps | Bonne | Élevé | Partiel |
| Modbus TCP | 10 Mbps | Excellente | Faible | Oui |
| OPC UA | Variable | Très bonne | Moyen | Oui |
Pourquoi vos opérateurs marchent-ils 5 km par jour inutilement dans l’atelier ?
Les déplacements des opérateurs dans l’atelier sont souvent considérés comme une partie normale du travail. Pourtant, une analyse chronométrique révèle une vérité choquante : une part importante de ces déplacements est un gaspillage pur. Ces « kilomètres inutiles » sont parcourus pour aller chercher un outil, contrôler un paramètre sur une machine distante, vider une poubelle de rejets ou répondre à une alarme à l’autre bout de la ligne. Ce temps de marche est du temps de non-valeur ajoutée, pendant lequel l’opérateur ne supervise pas, ne règle pas et n’alimente pas la machine. Multiplié par le nombre d’opérateurs et de jours de travail, ce gaspillage représente une perte de productivité considérable.
Au-delà du temps perdu, ces déplacements incessants sont une source de fatigue physique et mentale. La fatigue diminue la vigilance et augmente la probabilité d’erreurs de manipulation ou de réglage, créant un cercle vicieux de micro-arrêts. De plus, ces mouvements répétitifs contribuent au risque de troubles musculo-squelettiques (TMS), qui représentent un coût humain et financier majeur pour l’entreprise. Selon Santé Publique France, les TMS constituent 88% des maladies professionnelles reconnues par le régime général, avec des dizaines de milliers de cas chaque année. La réduction des déplacements n’est donc pas un simple objectif de confort, mais un impératif de performance et de prévention.
La cause racine de ces déplacements excessifs est souvent une mauvaise conception ergonomique de la zone de travail et une dispersion des points de contrôle. La solution passe par une approche de type « Lean Office » appliquée à l’atelier :
- Centralisation des commandes : Regrouper les Interfaces Homme-Machine (IHM) des différentes machines sur un poste de pilotage central ou via une tablette industrielle mobile.
- Organisation du poste de travail (5S) : Mettre en place des postes de travail organisés où tous les outils, consommables et documents nécessaires sont à portée de main.
- Gestion visuelle : Utiliser des indicateurs visuels (colonnes lumineuses, écrans Andon) pour signaler l’état des machines à distance, évitant à l’opérateur de se déplacer pour un simple contrôle.
En repensant l’agencement de l’atelier autour du flux de l’opérateur et non plus seulement autour du flux produit, on transforme un environnement de travail chaotique en une zone de production efficiente et sécurisée.
Pourquoi vos bols vibrants se bloquent-ils toutes les 20 minutes ?
Le bol vibrant est un équipement clé pour l’alimentation automatique de petits composants (bouchons, capsules, etc.). Lorsqu’il se bloque, c’est toute la ligne en aval qui s’arrête, faute de pièces. Ces blocages récurrents, qui semblent aléatoires, ont pourtant des causes racines bien identifiables. La plus fréquente est la variation dimensionnelle des composants à alimenter. Un nouveau lot de bouchons, même conforme sur le papier, peut avoir des tolérances légèrement différentes qui suffisent à perturber le réglage délicat des rampes et des sélecteurs du bol. Sans un contrôle systématique des dimensions à réception de chaque nouveau lot, vous vous exposez à des arrêts imprévisibles.
Une autre cause majeure est un mauvais réglage de la fréquence de vibration. Chaque couple « bol/pièce » possède une fréquence de résonance optimale qui assure un flux fluide. Un réglage approximatif, « à l’oreille », est rarement optimal. L’utilisation d’un variateur de fréquence est indispensable pour un ajustement fin. Enfin, un facteur externe souvent négligé est l’environnement de travail, et notamment l’éclairage. Comme le souligne l’Assurance Maladie :
Un éclairage déficient peut favoriser l’apparition d’un TMS et entraîner une posture inconfortable. Un mauvais éclairage lors du contrôle de la qualité des pièces peut pousser un salarié à fléchir son cou de façon excessive pour mieux voir.
– Assurance Maladie, Comprendre les troubles musculo-squelettiques
Ce principe s’applique parfaitement au bol vibrant : un éclairage insuffisant ou qui génère des reflets empêche l’opérateur de détecter un début de blocage ou d’identifier la cause d’un bourrage, retardant l’intervention et aggravant l’arrêt.
Pour assurer un fonctionnement stable de vos bols vibrants, une maintenance préventive et une méthodologie de réglage rigoureuse sont nécessaires :
- Contrôler les lots entrants : Mesurer un échantillon de composants à chaque nouvelle livraison pour vérifier la constance des dimensions.
- Optimiser la vibration : Utiliser un variateur de fréquence pour trouver et documenter le réglage optimal pour chaque type de pièce.
- Assurer la propreté : Nettoyer quotidiennement les rampes, les rails et les surfaces de contact pour éliminer poussières et résidus qui peuvent freiner les composants.
- Documenter les réglages : Créer des fiches de réglage précises (fréquence, ouverture des sélecteurs) pour chaque format de composant.
En traitant le bol vibrant non pas comme une « boîte noire » mais comme un équipement de précision, vous pouvez transformer une source d’arrêts aléatoires en un maillon fiable de votre chaîne de production.
À retenir
- Les pertes de productivité majeures proviennent de l’accumulation de micro-inefficiences (réglages, changements, flux).
- La standardisation (guides, SMED) et la synchronisation (vitesses, buffers) sont les deux piliers pour éliminer ces pertes.
- L’optimisation doit considérer la ligne comme un système global, incluant l’ergonomie des postes opérateurs et l’environnement de travail.
Les 3 goulots d’étranglement cachés dans vos équipements de fin de ligne actuels
La fin de ligne (encaissage, palettisation, filmage) est souvent le « parent pauvre » de l’optimisation. On se concentre sur la cadence des machines de process (remplisseuses, étiqueteuses), en oubliant que la performance globale d’une ligne est toujours dictée par son goulot d’étranglement. Et bien souvent, celui-ci se cache dans les opérations de fin de ligne, surtout si elles sont encore manuelles ou semi-automatisées. Ces goulots ne se manifestent pas toujours par un arrêt franc, mais par une accumulation de produits en amont, forçant toute la ligne à ralentir.
Le premier goulot caché est l’encaissage manuel. Cette opération, en apparence simple, est lente, répétitive et très sujette aux erreurs (mauvais nombre de produits par carton, produits mal positionnés). Sa cadence est par nature irrégulière et limitée par la performance humaine, créant un frein pour les machines en amont. Le second goulot est la palettisation manuelle. Au-delà de la pénibilité et des risques de TMS, elle est une source de non-qualité. Comme le montre une analyse sur l’automatisation de la fin de ligne, les erreurs de palettisation manuelle peuvent causer une instabilité de la charge, entraînant des déplacements de marchandises et des pertes de produits durant le transport.
Étude de Cas : Le coût des erreurs de palettisation
Une entreprise peut avoir la ligne de production la plus rapide du monde, si les palettes sont mal construites, le gain est perdu. L’automatisation de la palettisation, via des robots, est essentielle pour garantir la stabilité et l’intégrité de la charge. Des systèmes automatisés assurent un schéma de pose constant et optimal, un arrimage parfait et une hauteur de palette contrôlée, ce qui prévient les dommages durant le transport et la logistique. L’investissement dans un robot palettiseur n’est pas un coût, mais une assurance qualité et une suppression de goulot.
Le troisième goulot, plus subtil, est le changement de bobine sur la filmeuse/banderoleuse. Cette opération, si elle n’est pas optimisée (SMED), peut immobiliser toute la zone d’expédition pendant plusieurs minutes, créant un embouteillage de palettes en attente. Automatiser la fin de ligne n’est plus un luxe, mais une nécessité pour libérer le plein potentiel de vos équipements de production. L’investissement dans ces technologies est rentable, non seulement en termes de productivité, mais aussi en termes de réduction des coûts liés aux accidents du travail et à la non-qualité. Les études sur le sujet montrent d’ailleurs qu’il existe un retour sur investissement estimé à plus de 2 euros pour chaque euro investi en ergonomie et en automatisation préventive.
Pour transformer ces analyses en gains réels, la première étape consiste à réaliser un diagnostic complet de vos flux, à chronométrer vos changements de format et à quantifier précisément vos micro-arrêts afin de prioriser les actions correctives les plus rentables.
