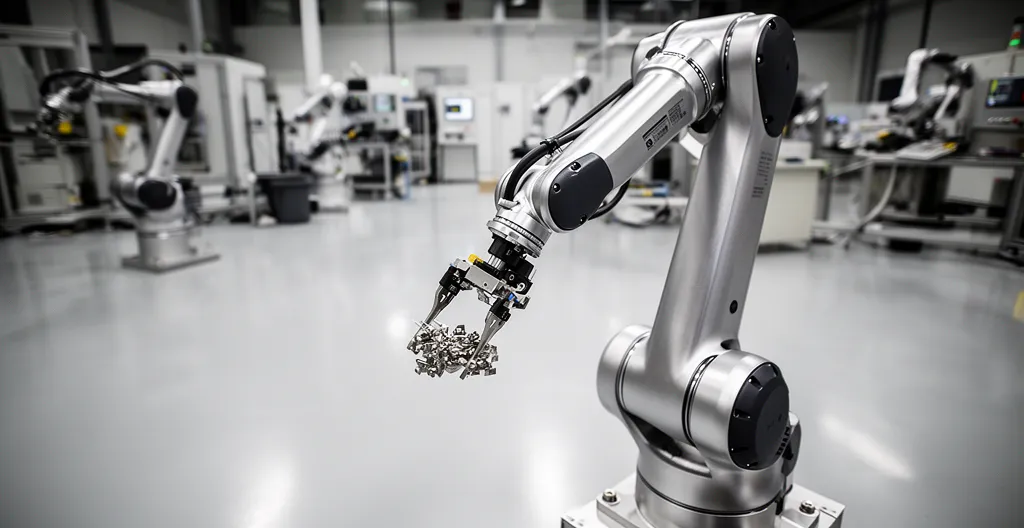

Robot industriel haute précision en action sur une ligne de production moderne
Publié le 17 mai 2024

La perte de précision d’un robot après des milliers de cycles n’est pas une fatalité liée à l’usure, mais le symptôme d’une « dette technique » cumulée de micro-défaillances.

  • Le jeu mécanique dans les réducteurs est la première source de dérive, s’accumulant le long de la chaîne cinématique.
  • Les contraintes environnementales (thermique, torsion des câbles) et dynamiques (vibrations) créent des déviations invisibles qui finissent par impacter la qualité.

Recommandation : Abandonnez l’approche corrective et adoptez un diagnostic expert pour identifier les causes racines avant qu’elles n’entraînent un arrêt de production.

En tant que responsable de maintenance robotique, vous connaissez ce scénario : une ligne qui fonctionnait parfaitement commence à produire des pièces non conformes. La dérive est infime, quelques dixièmes de millimètre, mais suffisante pour engendrer des rebuts coûteux. Votre premier réflexe est de suspecter l’usure générale ou de lancer un recalibrage. Pourtant, le problème réapparaît, de plus en plus fréquemment, souvent après un certain nombre de cycles de production. Cette dégradation progressive n’est ni un hasard, ni une simple usure globale.

Les solutions classiques se concentrent sur les conséquences : on ajuste la programmation, on recalibre le TCP (Tool Center Point), on remplace une pièce à l’aveugle. Ces actions sont nécessaires, mais elles ne traitent pas la cause profonde. Et si le véritable ennemi n’était pas l’usure visible, mais une accumulation de micro-dégradations invisibles ? Une sorte de « dette technique mécanique » qui, après des milliers de cycles, atteint un point de rupture critique. La précision d’un robot n’est pas un état, mais un équilibre dynamique qui doit être maintenu.

Cet article adopte une approche de diagnostic expert pour aller au-delà des symptômes. Nous n’allons pas simplement lister des pannes, mais décortiquer les phénomènes physiques qui les provoquent. Nous analyserons comment le jeu mécanique, les contraintes thermiques, les erreurs de câblage et les vibrations interagissent pour saboter la répétabilité de vos systèmes. L’objectif est de vous donner les clés pour passer d’une maintenance réactive à une stratégie de fiabilisation proactive, en identifiant les signaux faibles avant qu’ils ne deviennent des problèmes majeurs.

Pour vous accompagner dans ce diagnostic, cet article est structuré pour explorer chaque source potentielle de dérive, des causes mécaniques les plus fondamentales aux solutions de maintenance prédictive les plus avancées.

Pourquoi le jeu dans les réducteurs est-il le premier ennemi de votre répétabilité ?

Avant d’aller plus loin, il est crucial de distinguer deux concepts souvent confondus : la précision et la répétabilité. La précision est la capacité du robot à atteindre un point programmé dans l’espace. La répétabilité est sa capacité à retourner exactement au même point, cycle après cycle. Une dérive qualité est presque toujours un problème de répétabilité. Or, la cause racine de cette dégradation se trouve très souvent dans les réducteurs, le cœur de la mécanique de précision du robot.

Chaque axe d’un robot polyarticulé est équipé d’un réducteur (de type strain wave ou cycloidal) qui transforme la vitesse élevée et le faible couple du moteur en une vitesse faible et un couple élevé. Avec le temps et les charges, un micro-jeu apparaît dans ces mécanismes. Isolé, ce jeu est négligeable. Le problème est qu’il s’accumule le long de la chaîne cinématique. Le jeu de l’axe 1 s’ajoute à celui de l’axe 2, et ainsi de suite jusqu’à l’outil. C’est cette somme de micro-jeux qui crée une incertitude au niveau du TCP et dégrade la répétabilité. Ce secteur est si critique que, selon les dernières projections du marché, celui des réducteurs de précision devrait atteindre 3,2 milliards de dollars d’ici 2033.

Identifier cette « dette technique mécanique » est la première étape de tout diagnostic. Il ne s’agit pas de changer les réducteurs au moindre doute, mais de quantifier objectivement le problème pour prendre une décision éclairée. Un diagnostic précis permet d’éviter des remplacements coûteux et inutiles, tout en ciblant l’intervention là où elle est vraiment nécessaire.

Plan d’action : Diagnostiquer le jeu dans vos réducteurs

  1. Identifier l’accumulation des jeux mécaniques le long de la chaîne cinématique du robot en manipulant manuellement le bras (moteurs désactivés) pour sentir les jeux anormaux.
  2. Utiliser un laser tracker pour évaluer la précision statique et dynamique du robot en charge et à vide, conformément à la norme internationale ISO 9283.
  3. Mesurer la répétabilité sur un minimum de 30 cycles. Une déviation croissante indique un problème de jeu. Les robots haute précision doivent maintenir une répétabilité de ±0,005 mm.

Comment recalibrer le TCP (Tool Center Point) en moins de 10 minutes après un crash ?

Le Tool Center Point (TCP) est le point de référence de l’outil monté en bout de bras. C’est le « point zéro » à partir duquel tous les mouvements de l’outil sont calculés. Un crash, même mineur, ou le simple remplacement d’un outil peut fausser sa position de quelques millimètres, rendant toute la programmation de trajectoire obsolète. Un recalibrage rapide et précis est donc une compétence essentielle pour minimiser les temps d’arrêt. Si les méthodes manuelles (dites à 3, 4 ou 6 points) sont courantes, elles restent dépendantes de l’opérateur et manquent de précision pour des applications exigeantes.

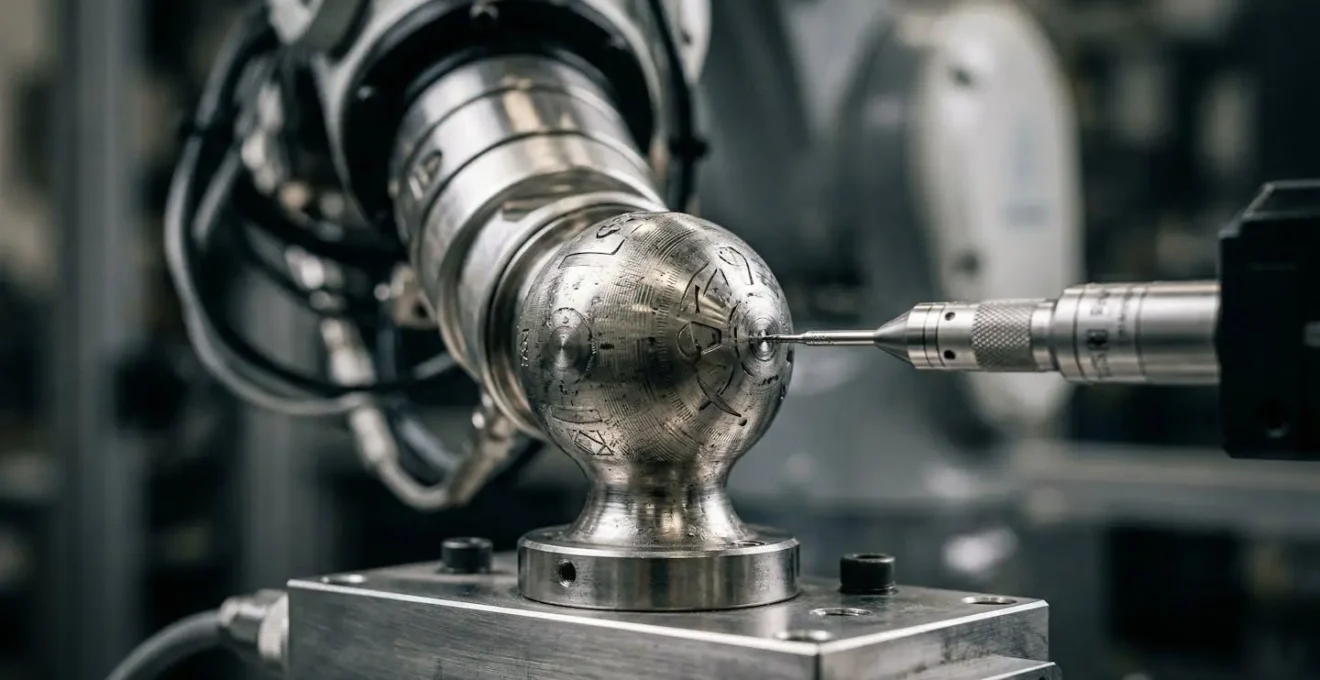

Les systèmes modernes de calibration, notamment ceux utilisant un laser tracker, permettent d’automatiser et de fiabiliser ce processus. Ils mesurent la position réelle de l’outil dans l’espace avec une très haute précision et mettent à jour automatiquement les coordonnées du TCP dans le contrôleur du robot. Cette méthode garantit une précision et une répétabilité que l’œil humain ne peut atteindre.

Comme le montre cette image, le processus implique un référencement précis de l’outil. Cependant, avant même d’envisager des outils complexes, une procédure de premier niveau doit être maîtrisée par vos équipes pour gérer les incidents courants. Il ne s’agit pas de remplacer un joint ou de diagnostiquer une panne encodeur, mais de réaliser les vérifications de base qui permettent souvent de repartir rapidement. Une bonne formation des opérateurs sur ces gestes simples permet de filtrer les problèmes et de ne faire appel à une expertise externe que lorsque c’est strictement nécessaire.

La procédure suivante est un protocole de premier secours. Elle permet de vérifier l’intégrité du système après un incident mineur et de relancer la production si aucune anomalie majeure n’est détectée. Les opérateurs doivent être formés pour signaler immédiatement tout défaut via les outils de suivi (comme les dashboards cloud) afin de mobiliser une équipe spécialisée si le problème persiste.

Robot Scara ou Delta : lequel privilégier pour du Pick & Place à 120 coups/minute ?

Toute la maintenance du monde ne pourra compenser un mauvais choix de technologie en amont. Pour les applications de Pick & Place à très haute cadence, le débat se concentre souvent sur deux architectures : les robots SCARA (Selective Compliance Assembly Robot Arm) et les robots Delta (ou parallèles). Choisir le bon candidat pour une tâche spécifique est la première étape pour garantir performance et fiabilité à long terme.

Le robot SCARA est réputé pour sa rigidité et sa précision sur le plan horizontal (X-Y). Sa structure, composée de deux bras rotatifs, le rend idéal pour des tâches d’assemblage ou de manipulation qui exigent une grande répétabilité sur une surface plane. En revanche, sa vitesse sur l’axe vertical (Z) est plus limitée.

Le robot Delta, avec son architecture parallèle distinctive à trois bras, est le champion de la vitesse. Il peut atteindre des accélérations et des cadences extrêmes, dépassant souvent les 200 coups par minute. Il est parfait pour le tri et l’emballage d’objets légers dans un espace de travail tridimensionnel en forme de dôme. Sa précision est excellente pour des mouvements rapides, mais il est généralement moins rigide qu’un SCARA.

Pour une cadence de 120 coups/minute, les deux technologies peuvent être envisagées, mais le choix final dépendra de la nature précise de l’application, comme le détaille le tableau suivant.

Comparaison Scara vs Delta pour Pick & Place haute cadence
Critère Robot SCARA Robot Delta
Type de mouvement Horizontal (Selective Compliance Assembly) Parallèle (vertical plane)
Applications idéales Assemblage, pick & place horizontal Tri rapide, emballage haute vitesse
Précision Très élevée sur plan horizontal Excellente pour mouvements rapides 3D
Espace de travail Cylindrique, compact Dôme, plus large

L’erreur de protection des câbles qui cause 80% des pannes robotiques

C’est un point souvent négligé, et pourtant fatal : la gestion du faisceau de câbles. Les câbles d’un robot (alimentation, signaux, bus de terrain) subissent des milliers de cycles de torsion et de flexion. Une protection inadaptée ou une installation incorrecte est une bombe à retardement. L’erreur la plus commune est de ne pas respecter le rayon de courbure minimal du câble ou d’utiliser une gaine de protection qui s’use prématurément, exposant les conducteurs à l’abrasion et aux courts-circuits.

Le problème est amplifié par l’environnement de production. Dans un atelier, les câbles sont exposés à de multiples agressions qui accélèrent leur dégradation. Une étude de cas est particulièrement parlante : dans les environnements de soudage, la chaleur intense provoque des dilatations thermiques qui fatiguent les isolants. Les poussières métalliques, très abrasives, s’infiltrent dans les articulations et les gaines, agissant comme du papier de verre. Enfin, les projections de liquides (huile, eau de refroidissement) peuvent dégrader la lubrification et attaquer les matériaux des câbles. Un robot exposé à de telles conditions sans protection adéquate voit ses performances et sa fiabilité chuter en quelques mois seulement.

Une panne de câble est particulièrement difficile à diagnostiquer, car elle est souvent intermittente au début. Elle peut se manifester par des erreurs de communication aléatoires, des pertes de puissance ou des mouvements erratiques, vous faisant perdre des heures à chercher un problème logiciel inexistant. La mise en place d’un audit régulier du faisceau est la seule solution pour prévenir ces pannes insidieuses.

Checklist d’audit : Votre plan de vérification du faisceau robot

  1. Points de contact : Lister tous les canaux de câbles, en particulier au niveau des axes 4, 5 et 6 où les torsions sont maximales. Vérifier l’état des gaines de protection (fissures, usure, brûlures).
  2. Collecte : Inventorier les éléments existants. Le rayon de courbure des câbles dans les passages est-il respecté ? Les câbles sont-ils bien fixés et ne frottent-ils contre aucune pièce mobile ?
  3. Cohérence : Confronter l’état des câbles à l’environnement. Un environnement agressif (soudage, usinage, chimie) nécessite des gaines spécifiques haute résistance.
  4. Mémorabilité/émotion : Repérer les signes avant-coureurs : une gaine qui s’effiloche, un câble qui se rigidifie, des traces noires de frottement. Ce sont les signaux d’une défaillance imminente.
  5. Plan d’intégration : Si des points de faiblesse sont détectés, planifier le remplacement préventif du faisceau lors du prochain arrêt de maintenance planifié. Ne pas attendre la panne.

Comment lisser les mouvements du robot pour gagner 15% de temps de cycle ?

L’optimisation des trajectoires est souvent perçue comme un moyen de gagner du temps de cycle. C’est vrai, mais son bénéfice le plus important est ailleurs : un mouvement lissé et fluide réduit considérablement les contraintes mécaniques sur l’ensemble du robot. Des accélérations et décélérations brutales, des changements de direction saccadés sont autant de chocs qui se répercutent dans les réducteurs, les roulements et la structure même du bras. En d’autres termes, un programme « violent » accélère l’accumulation de la « dette technique mécanique ».

La plupart des contrôleurs de robots modernes (Fanuc, KUKA, ABB) intègrent des fonctions de lissage de trajectoire (par exemple, la fonction « Corner Path » ou « Blending »). Au lieu de forcer le robot à s’arrêter précisément à chaque point de passage, ces fonctions lui permettent « d’arrondir les angles » en anticipant le mouvement suivant. Le résultat est une trajectoire continue, sans à-coups, qui non seulement préserve la mécanique mais peut aussi, paradoxalement, réduire le temps de cycle global de 10 à 15%.

Cette approche s’inscrit parfaitement dans une démarche de maintenance prédictive. En réduisant les contraintes à la source, on prolonge la durée de vie des composants et on rend les dérives plus prévisibles. L’investissement dans la formation des programmeurs pour maîtriser ces techniques est l’un des plus rentables. Des études sectorielles confirment que la maintenance prédictive permet de réduire de 30 à 50% les arrêts non planifiés et jusqu’à 40% les coûts de maintenance globaux. C’est une transformation du métier de la maintenance, comme le souligne une analyse de Robot Magazine :

L’opérateur devient analyste des données, le technicien se mue en stratège du cycle de vie machine, et le robot devient l’œil vigilant de la performance.

– Robot Magazine, La maintenance prédictive pour les robots

Comment utiliser les sondes thermiques machines pour corriger les dérives en temps réel ?

La dérive thermique est un ennemi silencieux de la précision. Lorsqu’un robot fonctionne à haute cadence, ses moteurs et ses réducteurs chauffent. Cette chaleur provoque une dilatation des composants métalliques. Le bras du robot s’allonge, très légèrement, mais suffisamment pour décaler le TCP de plusieurs dixièmes de millimètre par rapport à sa position « à froid ». Ce phénomène explique pourquoi une ligne peut produire des pièces conformes au démarrage et commencer à dériver après une heure de production intensive.

Attendre que le robot refroidisse n’est pas une option. La solution moderne consiste à compenser cette dérive en temps réel. Pour cela, les robots sont équipés de sondes thermiques placées sur les articulations et les moteurs. Ces capteurs mesurent en continu la température de chaque axe et transmettent ces informations au contrôleur. Un modèle mathématique, intégré au logiciel du robot, calcule alors la dilatation correspondante et ajuste dynamiquement les coordonnées de la cible pour compenser l’allongement du bras.

Cette technologie est particulièrement efficace dans des environnements à fortes variations de température. Une étude de cas dans le secteur de la plasturgie en France a montré comment les robots industriels transmettent en temps réel des données de température, de vibration et de pression. Une IA analyse ces flux de données pour détecter les signes avant-coureuns d’une panne, comme une dérive de température anormale sur un axe, qui peut indiquer un problème de lubrification ou une surcharge. Le système peut alors non seulement compenser la dérive de précision, mais aussi alerter la maintenance avant que la défaillance ne se produise.

La compensation thermique transforme un problème inévitable en une variable contrôlée. Elle garantit une répétabilité constante, que le robot soit en début de cycle ou en pleine charge, et constitue un pilier de la fabrication de haute précision.

Comment interpréter un spectre vibratoire simple sans être ingénieur acousticien ?

Chaque machine en mouvement produit une « signature vibratoire », une sorte d’empreinte digitale acoustique. Un robot en parfaite santé a une signature stable et prévisible. Lorsqu’un problème mécanique apparaît (un roulement qui s’use, un engrenage qui se détériore, un défaut de lubrification), cette signature se modifie. L’analyse vibratoire consiste à capturer et à interpréter ces changements pour diagnostiquer une panne avant qu’elle ne devienne critique.

Nul besoin d’être un expert en acoustique pour en tirer parti. L’approche moderne repose sur des capteurs (accéléromètres) placés sur les axes du robot et des logiciels qui font le plus gros du travail. Voici comment un non-spécialiste peut approcher le sujet :

  1. Établir une référence : La première étape est d’enregistrer le spectre vibratoire du robot lorsqu’il est en parfait état de fonctionnement (par exemple, après une maintenance majeure). Ce spectre devient votre « base de référence ».
  2. Suivre les tendances : Le logiciel compare en continu les nouvelles mesures à cette référence. Il ne s’agit pas de comprendre les subtilités des fréquences en Hertz, mais de repérer l’apparition de nouveaux pics ou l’augmentation de l’amplitude de pics existants. Une alerte est générée lorsque l’écart dépasse un seuil prédéfini.
  3. Corréler avec les événements : Les algorithmes de machine learning peuvent aller plus loin en reconnaissant les « signatures » de pannes spécifiques. En s’entraînant sur des données historiques, le système peut apprendre à identifier un motif vibratoire annonciateur d’une panne de réducteur de l’axe 3, par exemple.

L’impact de cette approche est concret. Selon des retours d’expérience industriels, ABB a réduit de 30% les temps d’arrêt non planifiés grâce à l’analyse des vibrations, tandis qu’une usine de plastique a réussi à diminuer ses arrêts de 60% en seulement six mois. L’analyse vibratoire n’est plus un art obscur, mais un outil de diagnostic puissant et accessible.

À retenir

  • La dérive de précision est une accumulation de micro-défauts mécaniques, environnementaux et dynamiques.
  • Le jeu dans les réducteurs et la santé du faisceau de câbles sont les deux points de vigilance prioritaires.
  • La maintenance prédictive, via l’analyse thermique et vibratoire, permet de transformer les données en diagnostics avant la panne.

Comment lancer un pilote de maintenance prédictive sans exploser le budget ?

L’idée de déployer une solution de maintenance prédictive complète peut sembler intimidante et coûteuse. Pourtant, il est tout à fait possible de démarrer de manière progressive et maîtrisée. L’approche pilote consiste à se concentrer sur un ou deux robots critiques de votre parc, ceux dont l’arrêt a le plus d’impact sur votre production. L’objectif n’est pas de tout connecter du jour au lendemain, mais de prouver la valeur du concept à petite échelle et de monter en compétence.

Une stratégie de déploiement efficace en PME consiste à commencer par le « fruit le plus bas » : équiper le robot le plus critique de capteurs de vibrations et de température, et utiliser une plateforme logicielle pour collecter et analyser les données. Le retour sur investissement peut être rapide. Une étude de cas menée chez un industriel français a montré qu’en supposant 4000 heures de fonctionnement par an, une maintenance préventive bien gérée permet d’économiser 25 000 euros annuels sur un seul poste robotisé, notamment grâce à la réduction des arrêts et à l’optimisation des stocks de pièces de rechange.

Les grands fabricants de robots proposent aujourd’hui leurs propres solutions intégrées, facilitant grandement le démarrage. Ces plateformes offrent des tableaux de bord clairs et des alertes préconfigurées qui ne demandent pas une expertise pointue en analyse de données pour être exploitées. Le choix de la solution dépendra de votre parc machine et de votre niveau de maturité technologique.

Aperçu des solutions de maintenance prédictive par fabricant
Fabricant Solution Caractéristiques
ABB Ability™ Connected Services Analyse de vibrations, anticipation des dérives, rapports de performance.
KUKA KUKA Connect Plateforme cloud, tableau de bord prédictif temps réel, suivi de l’état de la flotte.
FANUC FIELD System Système distribué (edge computing), apprentissage inter-robots, écosystème d’applications.

Lancer un pilote de maintenance prédictive n’est plus un projet pharaonique. C’est une démarche pragmatique et rentable pour reprendre le contrôle de la fiabilité de vos équipements et garantir une qualité de production stable sur le long terme. Commencez petit, démontrez la valeur et étendez la stratégie à l’ensemble de votre parc.

Rédigé par Sébastien Loiseau, Ingénieur en mécatronique et ancien chef de projet intégration, Sébastien conçoit des architectures automatisées performantes. Il cumule 12 années d'expérience dans le déploiement de robots industriels, de cobots et de solutions IoT. Il est spécialisé dans la modernisation des lignes de production et la communication inter-machines.
