Usinage aéronautique : comment respecter les tolérances géométriques sur le titane ?

Vous maîtrisez l’usinage des aciers et des aluminiums depuis des années. Aujourd’hui, un contrat pour le secteur aérospatial vous confronte à une nouvelle réalité : le titane. Les conseils habituels – arrosage abondant, outils robustes, bridage rigide – semblent être un bon point de départ, mais ils masquent une complexité bien plus grande. La plupart des rebuts sur pièces en titane ne proviennent pas d’une erreur de programmation, mais d’une méconnaissance profonde de la physique de la coupe et des réactions en chaîne qui en découlent. Avec des applications aéronautiques qui représenteront bientôt la moitié de la consommation annuelle de titane, ne pas maîtriser ce matériau n’est plus une option.

La clé du succès ne réside pas dans l’achat de la machine la plus chère ou de l’outil le plus exotique, mais dans une compréhension obsessionnelle de l’équilibre instable entre la chaleur, les efforts de coupe et la stabilité de la matière. La tolérance géométrique n’est que la conséquence finale de la maîtrise de chaque maillon de cette chaîne. Oubliez vos réflexes acquis sur l’acier ; l’usinage du titane est un exercice d’anticipation où la moindre variation thermique ou mécanique se paie par une non-conformité.

Cet article n’est pas une simple liste de paramètres. Il a pour ambition de déconstruire les mécanismes physiques qui mènent à la défaillance et de fournir des stratégies d’experts pour les contrôler. Nous allons analyser pourquoi la chaleur est votre ennemi numéro un, comment un bridage apparemment parfait peut ruiner votre pièce, et pourquoi la température de votre atelier est aussi critique que votre vitesse de broche. Préparez-vous à repenser votre approche de l’usinage.

Pour naviguer au cœur de cette expertise, ce guide se structure autour des points de défaillance les plus critiques rencontrés par les ateliers qui abordent l’usinage du titane pour l’aéronautique. Chaque section aborde une cause racine de non-conformité et propose des solutions techniques et stratégiques pour la maîtriser.

Pourquoi le titane brûle-t-il vos outils si vous ne gérez pas la chaleur ?

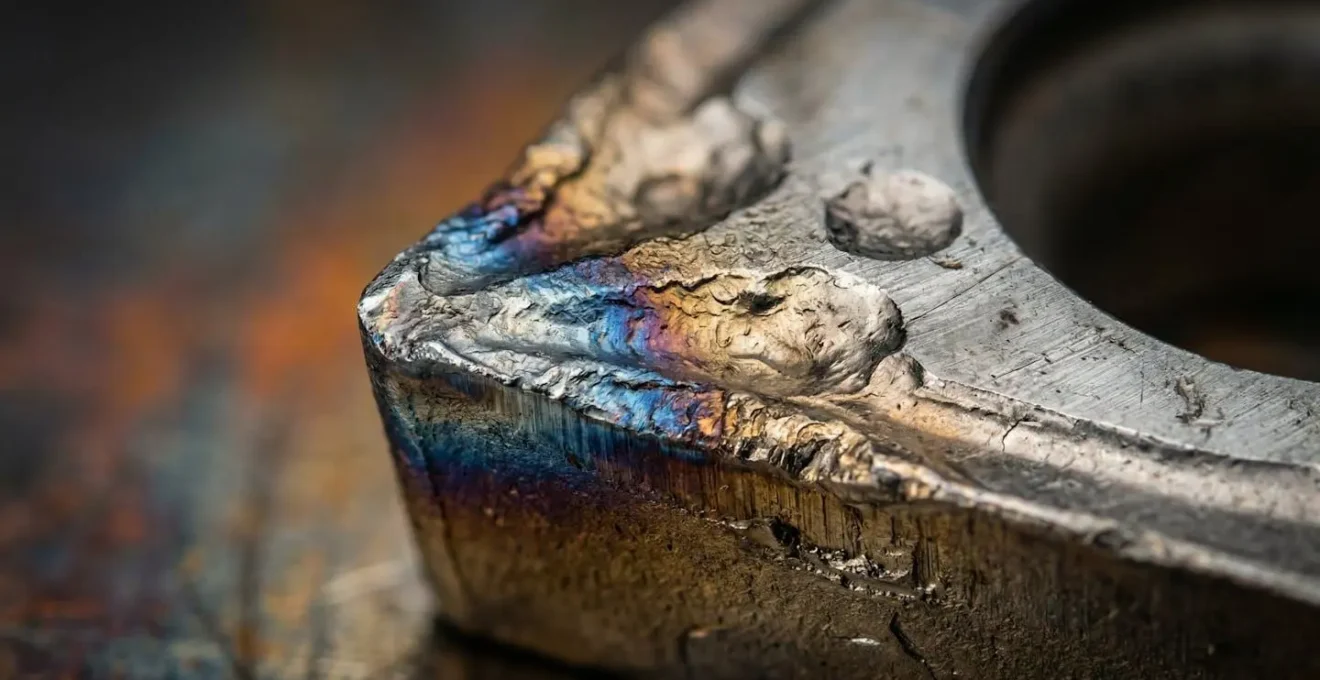

L’affirmation selon laquelle le titane « chauffe » est une simplification dangereuse. La réalité est plus subtile et destructrice. En raison de sa très faible conductivité thermique, environ 80% de la chaleur générée par la coupe ne s’évacue pas avec le copeau, comme c’est le cas pour l’acier, mais se concentre sur une zone infime : l’arête de l’outil et la surface usinée. Cette concentration thermique locale déclenche une cascade de défauts. Dès 800°C, une température rapidement atteinte, une réaction chimique de diffusion se produit : le titane attaque le liant cobalt des plaquettes en carbure, provoquant une usure en cratère et une fragilisation rapide de l’arête de coupe.

Ce phénomène est aggravé par la tendance du titane à former des arêtes rapportées, où des fragments de matière se soudent à l’outil, dégradant l’état de surface et augmentant encore les efforts de coupe et la chaleur. L’usinage de la couche de peau de forge, surnommée « peau d’éléphant », issue des opérations en amont, présente un défi supplémentaire en raison de sa dureté superficielle extrême qui peut causer la défaillance instantanée d’un outil non préparé. La gestion de la chaleur n’est donc pas une option, mais le pilier fondamental de la réussite. Sans un contrôle thermique rigoureux, vous ne faites pas de l’usinage, mais de la pyrotechnie contrôlée qui détruit vos outils et compromet l’intégrité de vos pièces.

Comment choisir votre lubrifiant haute pression pour éviter l’écrouissage de surface ?

Face à l’intense génération de chaleur, le choix du fluide de coupe et de sa stratégie d’application devient une variable de premier ordre, loin du simple « arrosage ». Dans l’usinage du titane, le lubrifiant réfrigérant endosse quatre rôles critiques et interdépendants : refroidir, lubrifier, protéger l’outil et rincer la zone de coupe. Comme le souligne Manuel Lefrançois de Blaser Swisslube, expert en stratégies de lubrification :

La dissipation de chaleur est une priorité aux vues des efforts de coupe intenses, la lubrification facilite la coupe et l’évacuation du copeau, agit sur la qualité de surface.

– Manuel Lefrançois, Blaser Swisslube – Stratégies de lubrification

L’arrosage à haute pression (supérieure à 70 bars) n’est pas un luxe, mais une nécessité. Il ne s’agit pas seulement de refroidir, mais de créer un effet de « coin hydraulique » qui brise le copeau et l’éjecte instantanément de la zone de coupe. Cette évacuation rapide et continue est impérative pour empêcher la re-coupe des copeaux, un phénomène qui génère des pics de chaleur et des vibrations, conduisant à l’écrouissage de la surface usinée. L’écrouissage, ou durcissement structural, rend les passes de finition suivantes encore plus ardues et peut introduire des contraintes internes fatales pour la tenue des tolérances finales. Le choix ne se résume pas à une huile soluble ou entière, mais à un système complet où la pression, le débit et l’orientation des jets sont optimisés pour garantir que chaque copeau est un « one-way ticket » hors de la pièce.

Carbure ou céramique : quel insert pour ébaucher les superalliages ?

Le débat « carbure contre céramique » est une simplification excessive. La véritable question est : quel grade pour quel alliage de titane et pour quelle opération ? Il n’existe pas d’outil universel. Le choix est dicté par la métallurgie de l’alliage usiné et la rigidité du système machine-outil. Pour les superalliages à base de titane, comme le Ti-6Al-4V (Grade 5) omniprésent dans l’aéronautique, les grades de carbure micrograin avec un revêtement PVD moderne (TiAlN ou AlTiN) sont la norme pour l’ébauche. Ce revêtement n’est pas qu’une protection contre l’abrasion ; il agit comme un véritable bouclier thermique, ralentissant la diffusion de chaleur vers le substrat en carbure et retardant la réaction chimique avec le titane. Des fabricants comme HORN ont même développé des matériaux de coupe spécifiques, comme le TSTK, conçu pour offrir une résistance supérieure à la température et de meilleures propriétés tribologiques.

La céramique, notamment les nuances SiAlON, peut offrir des gains de productivité spectaculaires, mais son usage est restreint à des conditions très spécifiques : finition à haute vitesse sur des machines 5 axes d’une rigidité absolue, avec un bridage parfait et un arrosage haute pression constant. La moindre vibration ou interruption du flux de liquide de coupe entraîne la rupture catastrophique de l’insert en céramique. Le choix d’outil est donc un arbitrage constant entre ténacité et résistance à chaud :

• TA6V Grade 5 : Privilégier les grades carbure avec revêtement PVD (TiAlN ou AlTiN) pour leur barrière thermique et chimique.
• T40 Grade 2 (titane pur) : Utiliser des grades carbure non revêtus avec une arête très affûtée pour compenser la ductilité élevée du matériau.
• Alliages bêta (Ti-5553) : Éviter absolument la céramique ; opter pour du carbure micrograin ultra-tenace pour résister aux vibrations inhérentes à ces alliages.
• Applications de grande série : Envisager le PCD (diamant polycristallin) pour la finition miroir, bien que son coût ne soit rentable que sur des programmes à long terme comme ceux de l’A350.

L’erreur de bridage qui déforme la pièce de 0,05 mm après usinage

L’un des pièges les plus contre-intuitifs de l’usinage du titane réside dans son comportement mécanique sous contrainte. Les praticiens habitués à l’acier appliquent souvent un principe simple : « plus le bridage est rigide, mieux c’est ». Avec le titane, cette logique peut s’avérer catastrophique. La raison fondamentale est que le titane possède un module d’élasticité environ 50% inférieur à celui de l’acier. Concrètement, cela signifie qu’à force de serrage égale, une pièce en titane se déformera deux fois plus qu’une pièce en acier. Cette élasticité a deux conséquences désastreuses.

Premièrement, la pièce a tendance à « fuir » ou à fléchir sous la pression de l’outil, même avec un bridage solide, ce qui entraîne des imprécisions dimensionnelles et des vibrations. Deuxièmement, et c’est le point le plus critique, un bridage excessif induit des contraintes résiduelles importantes dans la pièce. Vous usinez une pièce parfaitement dans les tolérances tant qu’elle est bridée. Au moment du débridage, la pièce « se relaxe » et libère ces contraintes, entraînant des déformations géométriques (planéité, perpendicularité) qui peuvent facilement atteindre 0,05 mm, voire plus, la mettant instantanément au rebut.

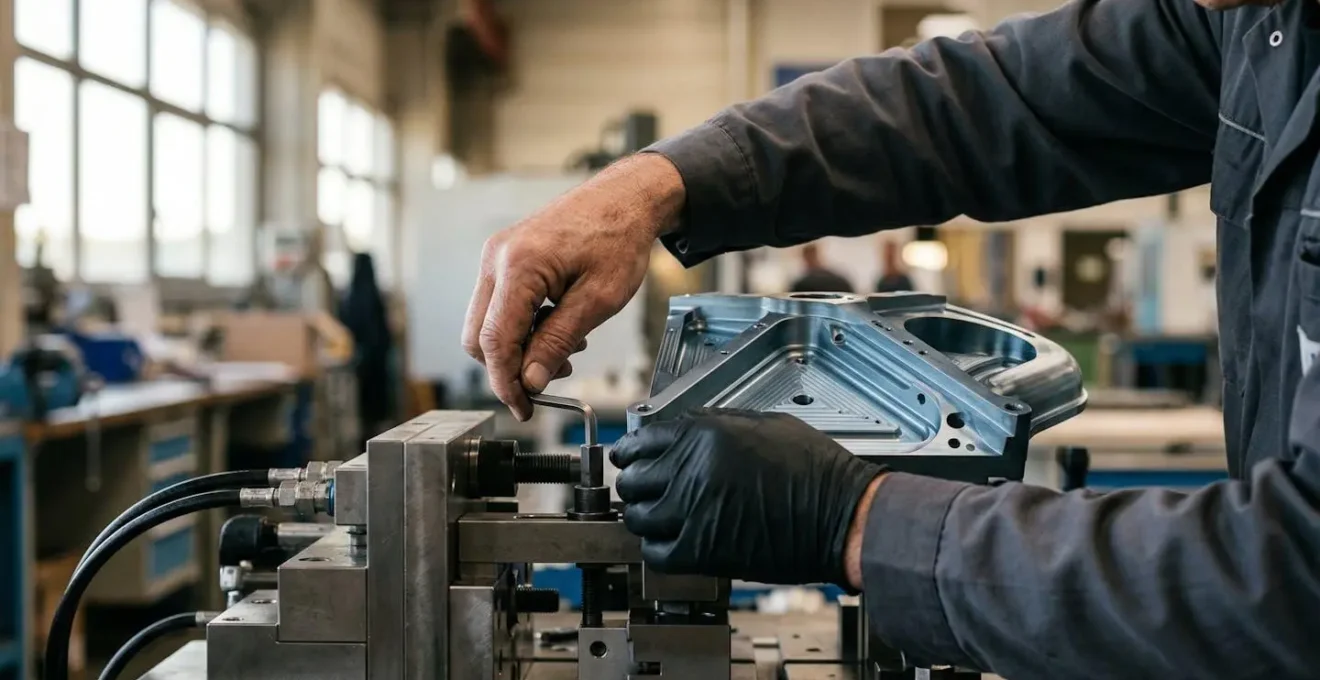

La solution n’est pas un bridage moins fort, mais un bridage intelligent et contrôlé. L’utilisation de systèmes de bridage hydrauliques ou à point zéro avec un contrôle précis du couple de serrage est impérative. La stratégie doit viser à maintenir la pièce fermement sans jamais excéder sa limite élastique, en multipliant les points d’appui plutôt qu’en augmentant la force sur quelques-uns.

Comment obtenir un état de surface Ra 0.4 sans opération de polissage manuel ?

Atteindre un état de surface de type poli-miroir, tel qu’un Ra de 0.4 µm, directement en sortie de fraiseuse n’est pas le fruit du hasard ou d’un outil magique, mais l’aboutissement d’une stratégie d’usinage globale. C’est la synergie de tous les facteurs précédemment maîtrisés – contrôle thermique, évacuation des copeaux, choix d’outil adapté, bridage sans contrainte – qui rend ce niveau de finition possible. Le polissage manuel, en plus d’être coûteux et peu répétable, est souvent proscrit dans l’aéronautique car il peut masquer des défauts de surface ou altérer les propriétés mécaniques locales.

La clé technique réside souvent dans l’adoption de stratégies d’usinage avancées, notamment en 5 axes continus. Au lieu d’usiner les surfaces complexes avec le bout de l’outil (fraisage en bout), ce qui génère des marques de passe et des vibrations, les stratégies de finition modernes privilégient le fraisage en flanc (ou « Swarf Machining »).

Cette performance n’est accessible que si l’ensemble du processus est parfaitement stable. Un état de surface exceptionnel est moins un objectif en soi que la preuve tangible d’une maîtrise totale de la physique de la coupe sur le titane. C’est le symptôme d’un processus sain et sous contrôle.

Pourquoi une variation de 2°C suffit à mettre vos pièces en acier hors tolérance ?

Si la stabilité thermique est un enjeu pour l’usinage de l’acier, elle devient un dogme pour le titane dans le contexte des tolérances aéronautiques. Paradoxalement, le titane est moins sensible aux variations de température que l’acier : son coefficient de dilatation thermique est de 8,6 µm/m.°C, contre environ 12 µm/m.°C pour l’acier. Cependant, les tolérances géométriques de l’ordre du micromètre exigées pour les pièces critiques (bielles, carters, éléments de structure) rendent cette « faible » dilatation absolument critique. Une variation de seulement 2°C sur une pièce d’un mètre peut engendrer un écart dimensionnel de plus de 17 µm, suffisant pour la rendre non conforme.

Cette sensibilité ne concerne pas seulement la pièce, mais l’ensemble du système « machine-pièce ». La broche, le bâti, les vis à billes de la machine se dilatent également, mais avec des coefficients différents de ceux du titane. Ce différentiel de dilatation crée des dérives de positionnement de l’outil qui, bien qu’infimes, s’accumulent et détruisent la précision micrométrique. La maîtrise de la température n’est donc pas une simple question de confort dans l’atelier, mais une composante essentielle de la capabilité du processus.

L’erreur de stocker l’acier dehors qui augmente le taux de rebuts à l’usinage

L’erreur la plus fondamentale, et pourtant la plus fréquente chez les nouveaux entrants dans l’usinage de précision, est de sous-estimer l’inertie thermique des bruts. Un bloc de titane stocké dans un hangar non climatisé, ou pire, à l’extérieur, même ramené dans l’atelier quelques heures avant usinage, est une bombe à retardement pour vos tolérances. La surface du bloc peut rapidement atteindre la température ambiante de 20°C, mais son cœur, lui, peut rester à 10°C ou 30°C pendant de très longues heures. Placer ce brut thermiquement instable sur la machine signifie qu’il continuera de se dilater ou de se contracter PENDANT les opérations d’usinage, rendant toute tentative de précision illusoire.

Les acteurs établis du secteur aéronautique, comme ceux regroupés au sein de l’Association Française du Titane, appliquent des protocoles de stockage et de stabilisation stricts, conformes à la norme EN 9100. Cela inclut une quarantaine obligatoire de 24 à 48 heures dans une zone climatisée à 20°C (±1°C) avant toute opération. L’impact d’un stockage inadapté est directement quantifiable sur la qualité et les coûts.

Ignorer la phase de stabilisation thermique du brut revient à introduire une variable non contrôlée au tout début de la chaîne de valeur, invalidant tous les efforts de précision qui suivront. C’est l’erreur la plus simple à éviter, et celle qui a les conséquences les plus coûteuses.

Pourquoi la variation thermique de l’atelier détruit votre précision micrométrique ?

Nous avons établi que la stabilité thermique de la machine et du brut est fondamentale. L’étape finale de cette logique systémique est de l’étendre à l’ensemble de l’environnement de production : l’atelier lui-même. Une porte de quai qui s’ouvre en hiver, un courant d’air froid provenant d’une VMC, le rayonnement solaire sur une baie vitrée… toutes ces variations, même de quelques degrés, créent des gradients thermiques qui affectent la géométrie de vos machines-outils les plus rigides. Une variation ambiante de ±5°C peut suffire à provoquer une chute drastique de la capabilité d’un processus (Cpk) de 1,67 (processus capable) à 0,8 (processus non capable).

Pour un chef d’atelier, cela signifie passer d’une production fiable et rentable à une production aléatoire générant des rebuts et des retards. La précision micrométrique exigée par l’aéronautique ne tolère pas l’improvisation. Elle exige que l’atelier soit pensé non plus comme un simple abri pour les machines, mais comme une partie intégrante du système de mesure et de production : une salle de métrologie à grande échelle. Mettre en place une climatisation complète peut être un investissement lourd, mais une feuille de route progressive permet déjà d’éliminer 80% des sources d’instabilité. Cela passe par des actions simples comme l’isolation des zones critiques, puis par l’optimisation des flux et des plannings, avant d’envisager des investissements plus lourds.

En fin de compte, la maîtrise de l’usinage du titane est moins une question de « secrets » que de discipline et de rigueur scientifique. C’est l’application obsessionnelle des principes de la physique à chaque étape, de la réception du brut à l’emballage de la pièce finie. C’est cette culture de la précision qui sépare les fournisseurs qualifiés des simples sous-traitants.

Pour mettre en pratique ces stratégies et évaluer la capabilité de votre atelier à répondre aux exigences aéronautiques, l’étape suivante consiste à réaliser un audit complet de votre chaîne de production, de la zone de stockage à la machine.
