Conseils pour sélectionner l’actionneur adapté à votre système, solénoïde linéaire ou rotatif

Face au remplacement d’équipements pneumatiques vieillissants sur vos lignes de production, le passage aux actionneurs électromagnétiques soulève une question centrale : faut-il opter pour un actionneur linéaire ou rotatif ? Cette décision ne relève pas d’une supériorité technologique intrinsèque, mais d’une correspondance précise entre le type de mouvement requis par votre application et vos contraintes opérationnelles mesurables. Chaque arrêt ligne non planifié représente un coût considérable — jusqu’à 8 000 euros par heure dans le secteur de l’emballage agroalimentaire — rendant le choix initial déterminant pour la fiabilité future de votre installation.

L’enjeu dépasse la simple sélection d’un composant. Les responsables maintenance font face à une pression croissante sur l’optimisation énergétique de leurs équipements. En France, les entreprises industrielles dont la consommation énergétique moyenne dépasse 2,75 GWh par an doivent réaliser un audit énergétique réglementaire avant octobre 2026, renforçant la nécessité d’intégrer ce critère dès la conception. Dimensionner correctement un actionneur électromagnétique nécessite de traduire un besoin fonctionnel en spécification technique exploitable, en croisant type de mouvement, force ou couple requis, facteur de marche et variante technologique adaptée.

Cette analyse structure une méthodologie progressive permettant d’identifier le bon actionneur en évitant les trois erreurs de dimensionnement les plus fréquemment observées sur le terrain, dont les conséquences opérationnelles et financières seront documentées.

Actionneur électromagnétique : distinguer le mouvement linéaire du mouvement rotatif

Un actionneur électromagnétique convertit l’énergie électrique en énergie mécanique via une étape intermédiaire magnétique, selon la définition technique établie. Cette conversion repose sur un principe électromagnétique commun : une bobine parcourue par un courant électrique génère un champ magnétique, créant une force d’attraction ou de répulsion qui actionne la partie mobile du dispositif. Ce mécanisme sous-jacent reste identique, que l’actionneur soit linéaire ou rotatif.

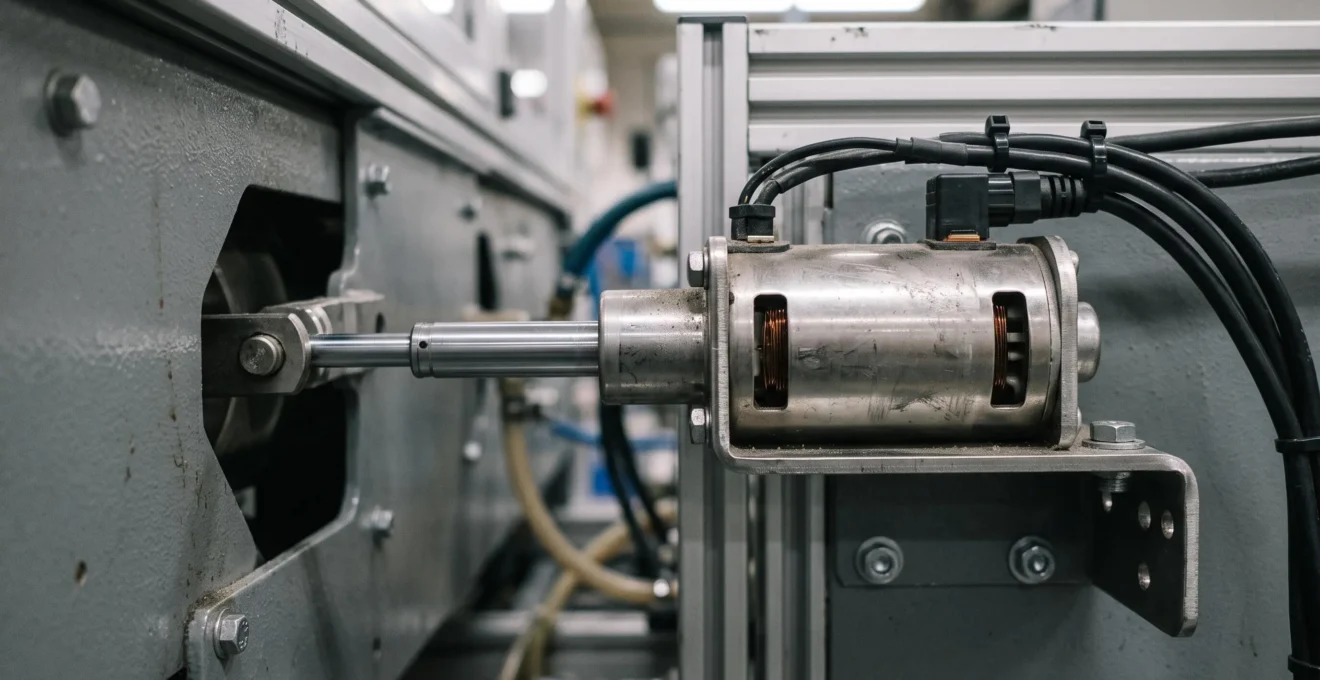

La différence observable entre ces deux familles réside dans la conception mécanique de l’armature et du circuit magnétique, qui détermine la direction du mouvement final. Dans un solénoïde linéaire, également appelé électro-aimant linéaire, l’armature mobile se déplace en translation le long d’un axe rectiligne, permettant des opérations de poussée ou de traction directe. La course correspond à la distance maximale parcourue par cette armature, généralement comprise entre quelques millimètres et plusieurs centimètres selon les modèles.

À l’inverse, un actionneur rotatif fait pivoter son armature sur un angle défini, typiquement de 30°, 90° ou 180°. Cette rotation directe élimine le besoin de transformation mécanique supplémentaire pour des applications nécessitant un pivotement, comme le contrôle de vannes papillon ou l’indexation angulaire de pièces. L’effort produit s’exprime alors en couple (exprimé en newton-mètre) plutôt qu’en force linéaire.

La terminologie française normalisée distingue l’électro-aimant (terme générique), le solénoïde (désignant spécifiquement les actionneurs linéaires à bobine cylindrique), l’armature mobile (partie en mouvement) et le circuit magnétique (ensemble des pièces ferromagnétiques canalisant le flux). Cette précision terminologique facilite les échanges avec les fournisseurs et la consultation de documentation technique.

Quelle technologie pour quel type de mouvement ?

Identifier le bon type d’actionneur nécessite de reconnaître votre contexte applicatif dans une cartographie sectorielle concrète. Les actionneurs linéaires répondent aux besoins de verrouillage, poussée ou traction directe, dosage linéaire, éjection de produits et tri — toutes les applications où le mouvement rectiligne s’impose naturellement sans transformation mécanique. Sur une ligne d’emballage agroalimentaire, un actionneur linéaire assure par exemple l’éjection rapide de produits défectueux détectés sur convoyeur, avec une course de 15 à 20 mm et une force dynamique de 30 à 50 newtons permettant de repousser efficacement l’élément à écarter.

Les actionneurs rotatifs s’imposent lorsque l’application nécessite une rotation ou un pivotement : commande de vannes papillon, actionnement de clapets de distribution, bras de manipulation angulaire, indexation de plateaux tournants ou commutation mécanique. Sur cette même ligne d’emballage, les volets de distribution de poudre ou granulés utilisent typiquement des actionneurs rotatifs développant un couple de 0,5 à 2 Nm sur un angle de 90°, permettant l’ouverture et la fermeture contrôlée des passages.

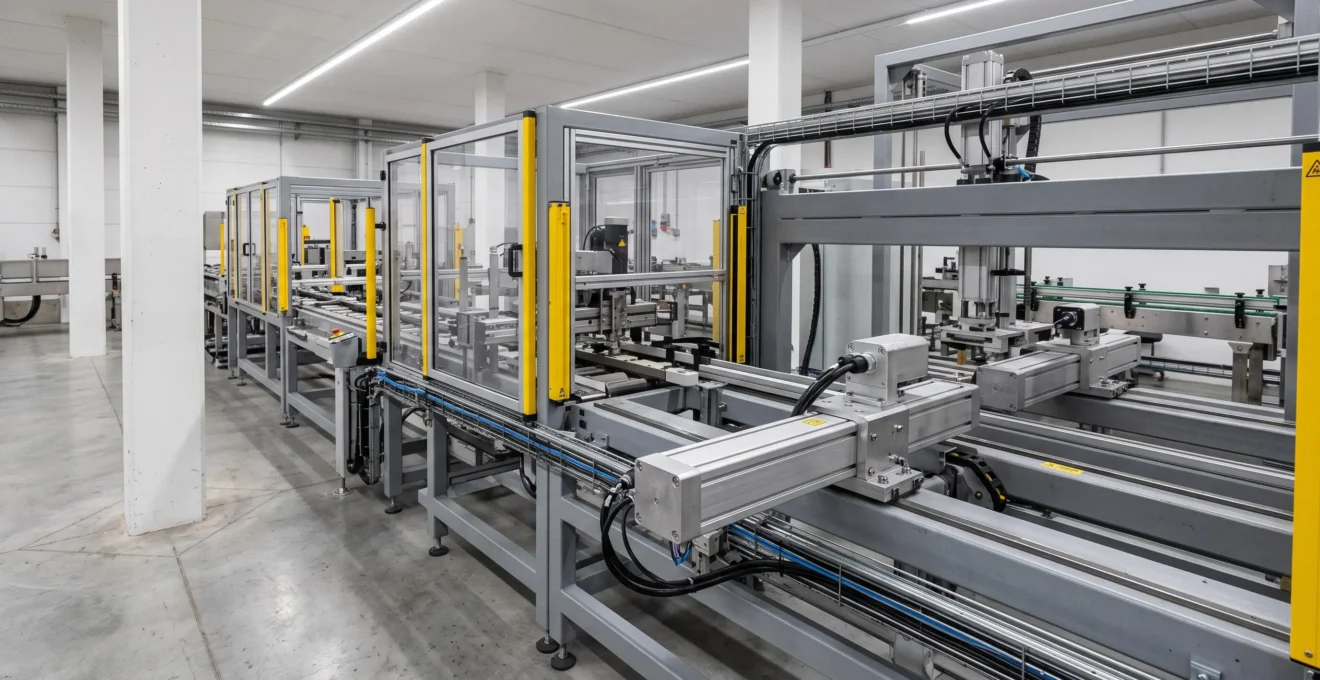

Dans le secteur de l’assemblage automobile, les actionneurs linéaires équipent massivement les presses légères pour l’insertion de composants, développant des forces de 100 à 300 newtons sur des courses courtes. Les systèmes d’indexation et d’orientation de pièces privilégient quant à eux les actionneurs rotatifs, permettant de positionner précisément des plateaux tournants sur six ou huit positions angulaires définies.

Les gammes techniques disponibles chez les fabricants comme Binder Magnetic illustrent cette diversité d’applications, proposant des solutions linéaires pour les fonctions de verrouillage et poussée, et des variantes rotatives pour les applications nécessitant un pivotement direct. Cette variété répond à la multiplicité des configurations industrielles rencontrées.

Critères techniques déterminants dans le choix de votre actionneur

Qualifier objectivement votre besoin nécessite de définir cinq paramètres techniques mesurables, formant la base de toute spécification exploitable. Le premier critère concerne la force requise pour les actionneurs linéaires, exprimée en newtons. Cette force se décompose en deux composantes distinctes : la force statique, correspondant au maintien d’une position contre une charge constante, et la force dynamique, nécessaire au déplacement effectif de cette charge en tenant compte de l’inertie et des frottements.

Selon l’approche de dimensionnement dynamique enseignée en conception de systèmes mécaniques, cette distinction s’avère déterminante : négliger la différence entre effort statique et effort dynamique conduit fréquemment au sous-dimensionnement de l’actionneur. Les fourchettes typiques observées s’échelonnent de 10 à 50 newtons pour les applications de manipulation légère, de 50 à 200 newtons pour les usages moyens, et au-delà de 200 newtons pour les applications nécessitant des efforts importants.

Pour les actionneurs rotatifs, le critère équivalent s’exprime en couple, mesuré en newton-mètre. Ce couple doit suffire à vaincre la résistance du mécanisme entraîné et à accélérer la charge sur l’angle de rotation défini. Un actionneur rotatif commandant une vanne papillon DN50 nécessite typiquement un couple de 1 à 3 Nm, tandis qu’une application d’indexation légère se satisfait de 0,3 à 0,8 Nm.

Le deuxième paramètre géométrique détermine la course pour les linéaires ou l’angle de rotation pour les rotatifs. Les courses linéaires courantes s’étendent de 5 à 50 millimètres, avec une marge de sécurité recommandée de 20 % par rapport à la course strictement nécessaire. Les angles de rotation standards se fixent à 30°, 90° ou 180° selon l’amplitude de pivotement requise.

Le troisième critère, souvent sous-estimé, concerne le facteur de marche. Celui-ci représente le rapport entre la durée d’activation de l’actionneur et la durée totale du cycle, exprimé en pourcentage. Un éjecteur fonctionnant 200 millisecondes toutes les deux secondes présente un facteur de marche de 10 %. Ce paramètre détermine directement le dimensionnement thermique de l’actionneur et sa consommation énergétique globale. Une application nécessitant un maintien prolongé — comme un verrouillage de sécurité actif 23 heures sur 24 — affiche un facteur de marche proche de 100 %, imposant soit un dimensionnement thermique renforcé, soit le recours à une technologie bistable économe en énergie.

Les deux derniers paramètres concernent les contraintes d’intégration : l’encombrement disponible (dimensions maximales acceptables, dégagement nécessaire pour la course complète et l’accès maintenance) et les contraintes environnementales (température de fonctionnement, vibrations, niveau d’étanchéité IP requis). Un actionneur installé en environnement agroalimentaire nécessite typiquement une protection IP65 minimum et une compatibilité avec des nettoyages fréquents, tandis qu’une application en ambiance industrielle standard se satisfait d’un indice IP40.

Monostable, bistable ou double bobine : adapter la technologie à vos contraintes énergétiques

Au-delà du choix entre mouvement linéaire et rotatif, trois variantes technologiques d’électro-aimants se distinguent par leur principe de fonctionnement et leur profil énergétique. Comprendre leurs différences permet d’optimiser la consommation électrique de votre installation, critère devenu prioritaire dans le contexte réglementaire français d’audit énergétique.

L’actionneur monostable constitue la technologie la plus répandue. Sa position de repos est définie par un ressort de rappel, et le maintien de la position active nécessite une alimentation électrique continue. Dès la coupure de l’alimentation, le ressort ramène automatiquement l’armature en position initiale. Cette configuration convient aux applications à cycles courts où la durée d’activation reste limitée, car l’alimentation continue génère un échauffement et une consommation énergétique proportionnels au temps de maintien.

L’actionneur bistable, également appelé actionneur à verrouillage magnétique permanent, intègre un aimant permanent permettant le maintien de position sans alimentation continue. Seule une impulsion électrique brève — de quelques dizaines à quelques centaines de millisecondes — suffit pour changer d’état. Une fois la nouvelle position atteinte, l’aimant permanent la maintient sans consommer d’énergie. Cette technologie présente un avantage énergétique déterminant pour les applications nécessitant un maintien prolongé : un verrouillage de sécurité actif en permanence ne consomme strictement aucune énergie en position maintenue avec un actionneur bistable, là où un monostable équivalent consommerait continuellement plusieurs watts.

La technologie double bobine utilise deux bobinages distincts permettant un contrôle bidirectionnel sans ressort de rappel. Pendant qu’une bobine déplace l’armature dans un sens, l’autre peut maintenir la position ou commander le mouvement inverse. Cette configuration offre une précision et une dynamique supérieures, particulièrement appréciées dans les applications exigeant un contrôle fin du mouvement ou des temps de réponse très courts.

Les fabricants comme Binder Magnetic proposent des gammes couvrant ces trois technologies, avec des variantes monostables pour les applications standards et des modèles bistables spécifiquement développés pour les fonctions de verrouillage ou de maintien permanent. Le choix technique s’effectue en croisant la durée de maintien nécessaire, la priorité accordée à l’efficacité énergétique et les contraintes budgétaires du projet.

L’exemple d’une vanne de sécurité incendie illustre l’intérêt du bistable : maintenue en position fermée 24 heures sur 24, 365 jours par an, elle ne consomme aucune énergie avec cette technologie, là où un monostable équivalent consommerait continuellement 5 à 10 watts, soit 44 à 88 kWh annuels par actionneur. Sur une installation comptant plusieurs dizaines d’actionneurs de ce type, l’économie cumulée devient significative.

Comment éviter les erreurs de dimensionnement ?

Trois erreurs de sélection récurrentes, observées régulièrement lors du passage du pneumatique à l’électromagnétique, génèrent des conséquences opérationnelles et financières mesurables. Les documenter permet d’éviter ces pièges lors de vos prochains projets d’équipement.

Les conséquences financières de ces erreurs se chiffrent précisément. Chaque arrêt ligne non planifié représente 8 000 euros par heure dans le secteur de l’emballage agroalimentaire. Un actionneur sous-dimensionné nécessitant remplacement après six mois cumule le coût du composant, l’intervention technique et l’arrêt production associé. Le surcoût lié aux modifications d’installation suite à une erreur d’encombrement atteint couramment 15 à 30 % du budget initial du poste concerné.

De l’analyse du besoin à la spécification technique complète

Traduire un besoin fonctionnel en spécification technique exploitable pour consultation fournisseur nécessite une progression méthodique en cinq étapes, reprenant l’ensemble des critères analysés précédemment. Cette démarche structure le passage de l’observation d’un dysfonctionnement ou d’un projet d’amélioration vers un cahier des charges machine complet validé.

La première étape consiste à qualifier le besoin fonctionnel sans préjuger de la solution technique. Quelle fonction l’actionneur doit-il remplir concrètement ? Verrouiller un accès, pousser une pièce, faire pivoter un volet, trier des éléments, doser un produit ? Cette formulation en termes de fonction plutôt qu’en termes de technologie évite le biais d’une solution prématurée et ouvre potentiellement vers des alternatives non envisagées initialement.

La deuxième étape identifie le type de mouvement strictement nécessaire — linéaire ou rotatif — puis définit les paramètres géométriques associés : course en millimètres pour un mouvement de translation, angle en degrés pour une rotation, encombrement maximum disponible incluant les dégagements. Cette discrimination technique majeure oriente vers la bonne catégorie d’actionneur en s’appuyant sur les cartographies applicatives sectorielles développées précédemment.

La troisième étape caractérise l’effort requis en distinguant force statique et force dynamique pour les actionneurs linéaires, ou couple pour les rotatifs. Elle intègre également le profil de cycle : fréquence d’activation (cycles par minute ou par heure) et facteur de marche (pourcentage du temps en activation). Ces paramètres déterminent simultanément le dimensionnement mécanique et thermique, prévenant les deux premières erreurs courantes documentées.

La quatrième étape sélectionne la variante technologique — monostable, bistable ou double bobine — en fonction des contraintes énergétiques et opérationnelles. Un facteur de marche élevé combiné à un objectif de réduction de consommation énergétique oriente naturellement vers le bistable, tandis que des cycles courts répétés conviennent au monostable standard.

La cinquième étape formalise le cahier des charges technique complet, rassemblant tous les éléments précédents dans un document exploitable pour consultation fournisseur. Ce cahier des charges doit mentionner : type d’actionneur (linéaire ou rotatif), force en newtons ou couple en Nm avec distinction statique/dynamique, course en mm ou angle en degrés, fréquence de cycle et facteur de marche, alimentation électrique disponible (24 Vdc, 230 Vac…), contraintes d’environnement (température, vibrations, étanchéité IP), normes sectorielles applicables, budget enveloppe et délai de livraison souhaité.

Cette méthodologie progressive réutilise l’ensemble des critères techniques analysés dans les sections précédentes, assurant la cohérence entre identification du besoin et spécification finale. Elle traduit concrètement l’idée centrale de l’article : le choix entre actionneur linéaire et rotatif ne relève pas d’une supériorité technologique intrinsèque, mais d’une correspondance précise entre le mouvement requis par l’application et les contraintes opérationnelles mesurables de votre installation.

Prendre la décision en maîtrisant les paramètres déterminants

Sélectionner l’actionneur électromagnétique adapté à votre système repose sur une qualification méthodique croisant le type de mouvement final requis, les efforts à développer, le profil énergétique du cycle et les contraintes d’intégration. Cette approche structurée réduit le risque d’erreur de dimensionnement dont les conséquences financières — arrêts ligne à 8 000 euros l’heure, surcoûts d’installation de 15 à 30 %, interventions correctives répétées — impactent directement la rentabilité de vos lignes de production.

Les trois erreurs terrain documentées — confusion force statique/dynamique, négligence du facteur de marche, sous-estimation de l’encombrement — concentrent l’essentiel des dysfonctionnements observés lors du passage du pneumatique à l’électromagnétique. Les prévenir nécessite de construire une spécification technique complète dès la phase initiale du projet, en mobilisant les fourchettes de valeurs opérationnelles et les grilles de décision sectorielles présentées.

Au-delà du choix initial entre mouvement linéaire et rotatif, la sélection de la variante technologique — monostable, bistable ou double bobine — détermine directement la consommation énergétique long terme de votre installation. Dans un contexte réglementaire français renforçant progressivement les obligations d’audit énergétique pour les sites industriels, intégrer ce critère dès la conception constitue un levier d’optimisation déterminant pour atteindre vos objectifs de réduction de consommation.

Pour approfondir la fiabilisation de vos équipements électromagnétiques sur le long terme, la maintenance des ventouses électromagnétiques applique des principes préventifs comparables, adaptés aux exigences spécifiques des systèmes de sécurité incendie.
