La question du timing optimal repose sur un diagnostic multi-critères croisant mesures objectives, observations comportementales et cadre réglementaire sectoriel. Le reconditionnement professionnel par regarnissage offre une alternative technique équivalente au neuf, économiquement rationnelle et écologiquement responsable, à condition de respecter la fenêtre d’intervention. Comptez des économies de l’ordre de 40 à 70 % comparé à un remplacement complet, tout en préservant la durée de vie des supports de qualité.
Vos repères décisifs pour planifier le regarnissage
- Seuils épaisseur critique : 2-4 mm résiduel selon application (poids lourds, TP, levage)
- Diagnostic multi-critères : croiser mesure épaisseur + comportement freinage + état support métallique
- Périodicités réglementaires : VGP 6-12 mois (levage), contrôle technique annuel (PL >3,5t)
- Regarnissage professionnel : performances équivalentes au neuf, économies 40-70% vs remplacement complet
Critères techniques révélateurs : à quel stade intervenir sur les garnitures
L’usure d’une garniture de frein ne se résume pas à une simple diminution d’épaisseur. Trois familles d’indicateurs permettent de poser un diagnostic fiable avant démontage complet : les mesures dimensionnelles objectives, les signes comportementaux en exploitation et l’état du support métallique qui conditionne la faisabilité même du reconditionnement.
Mesures d’épaisseur résiduelle : les seuils d’alerte par application

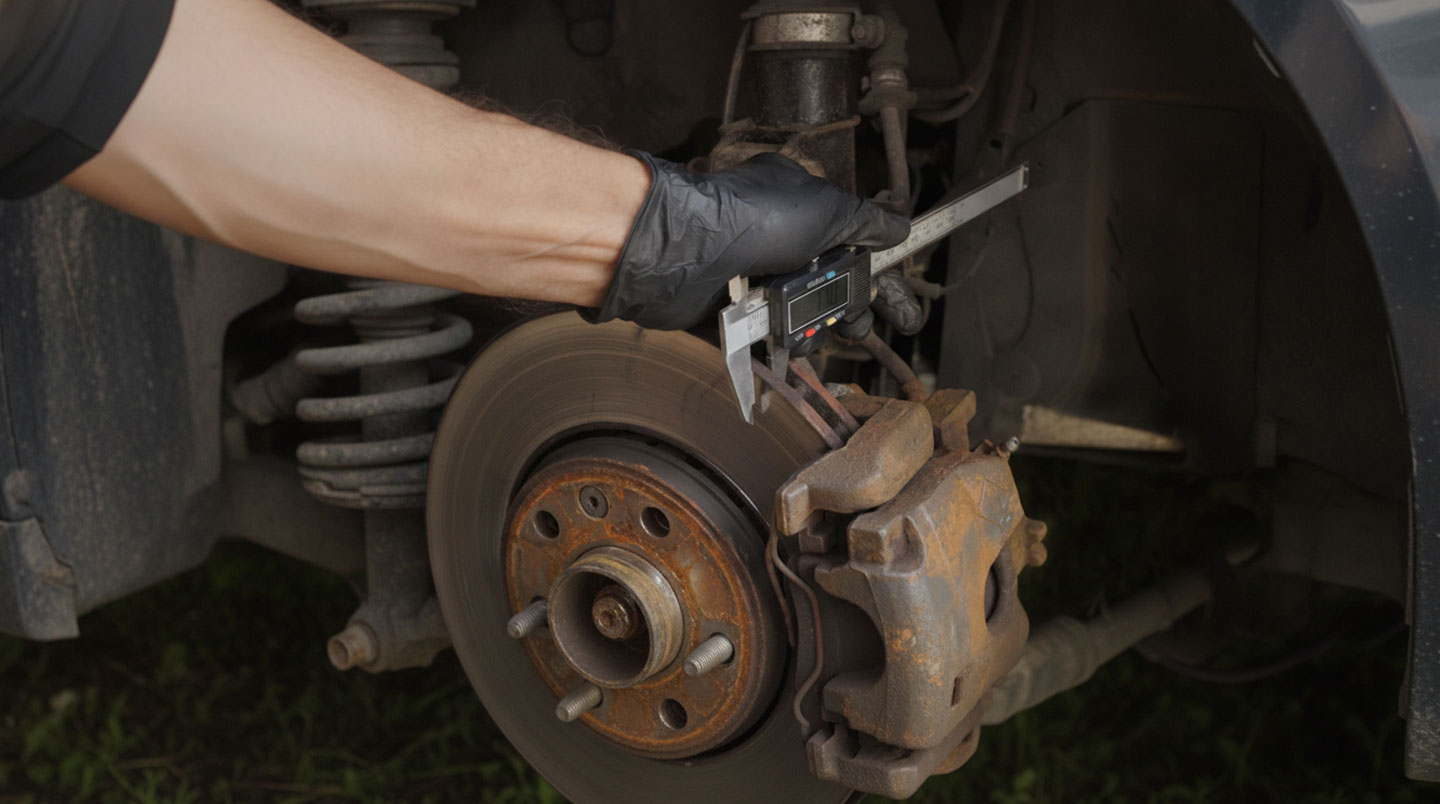

La mesure au pied à coulisse ou à la jauge d’épaisseur constitue le critère objectif de référence. Les seuils varient selon le type d’équipement, les préconisations constructeur et les contraintes réglementaires sectorielles. Le tableau suivant synthétise les fourchettes couramment appliquées pour les principaux secteurs industriels concernés.
| Type d’équipement | Épaisseur mini constructeur | Seuil alerte préventive | Référence norme/arrêté |
|---|---|---|---|
| Poids lourds >3,5t | 3 mm | 4-5 mm | Arrêté 27/07/2004 |
| Engins TP (tombereaux, pelles) | 4 mm | 6 mm | Préconisations constructeur |
| Levage (grues, nacelles) | 3 mm | 5 mm | VGP + notice technique |
| Chariots élévateurs | 2 mm | 3-4 mm | VGP R489 |
Ces valeurs constituent des repères décisionnels. Les matériaux de friction organiques, semi-métalliques ou céramiques présentent des comportements différents face à l’usure. La présence de poussière abrasive (carrières), d’humidité saline (environnement maritime) ou de sollicitations thermiques extrêmes (descentes chargées prolongées) justifie d’abaisser le seuil d’intervention de 1 à 2 mm pour conserver une marge de sécurité.
Indicateurs comportementaux en exploitation
Parallèlement aux mesures dimensionnelles, certains signes d’exploitation témoignent d’une dégradation progressive des performances de freinage. L’allongement de la distance de freinage par rapport aux valeurs d’origine signale une perte d’efficacité. Un échauffement anormal des tambours ou disques après utilisation révèle une dissipation thermique dégradée, souvent liée à une surface de contact réduite. La dissymétrie au freinage (traction latérale, déport du véhicule) traduit une usure inégale entre les côtés gauche et droit, imposant un contrôle bilatéral systématique.
L’augmentation progressive de la course de pédale ou de levier peut indiquer un rattrapage automatique saturé, lui-même consécutif à l’amincissement des garnitures. Vibrations ou pulsations ressenties lors du freinage pointent vers une déformation du support (voilage disque, ovalisation tambour) ou une vitrification de surface de la garniture, phénomènes aggravés par les surchauffes répétées.
État du support métallique : le facteur déterminant pour la faisabilité du regarnissage
Le reconditionnement par regarnissage repose sur la réutilisation du support métallique (mâchoire, segment, disque). Sa condition physique détermine la viabilité technique et économique de l’opération. Les critères d’exclusion sont stricts. Un support métallique ne peut être regarni si :
- Fissures visibles compromettant la tenue structurelle et exposant à une rupture en service
- Déformation thermique excessive (voilage supérieur à 0,5 mm généralement) empêchant le contact homogène de la nouvelle garniture
- Rayures profondes ou usure localisée affaiblissant l’adhérence du collage ou du rivetage
- Corrosion avancée fragilisant la structure et réduisant la section résistante
Un diagnostic visuel et dimensionnel après démontage et nettoyage permet de valider la réutilisabilité. Les retours terrain montrent qu’un support détecté et déposé avant usure complète de la garniture (au moins 30 % d’épaisseur résiduelle) présente un taux de réutilisabilité supérieur à 90 %. Cette statistique justifie pleinement une intervention préventive plutôt que réactive.
Attention : Piège coûteux de l’attente des symptômes sonores
Lorsque les garnitures émettent des grincements ou crissements aigus au freinage, le contact métal sur métal a généralement déjà débuté. À ce stade, le support métallique est endommagé dans 60 à 70 % des cas, rendant impossible le simple regarnissage. Le coût d’intervention est alors multiplié par 3 à 5. La détection préventive par mesure d’épaisseur évite systématiquement ce scénario.

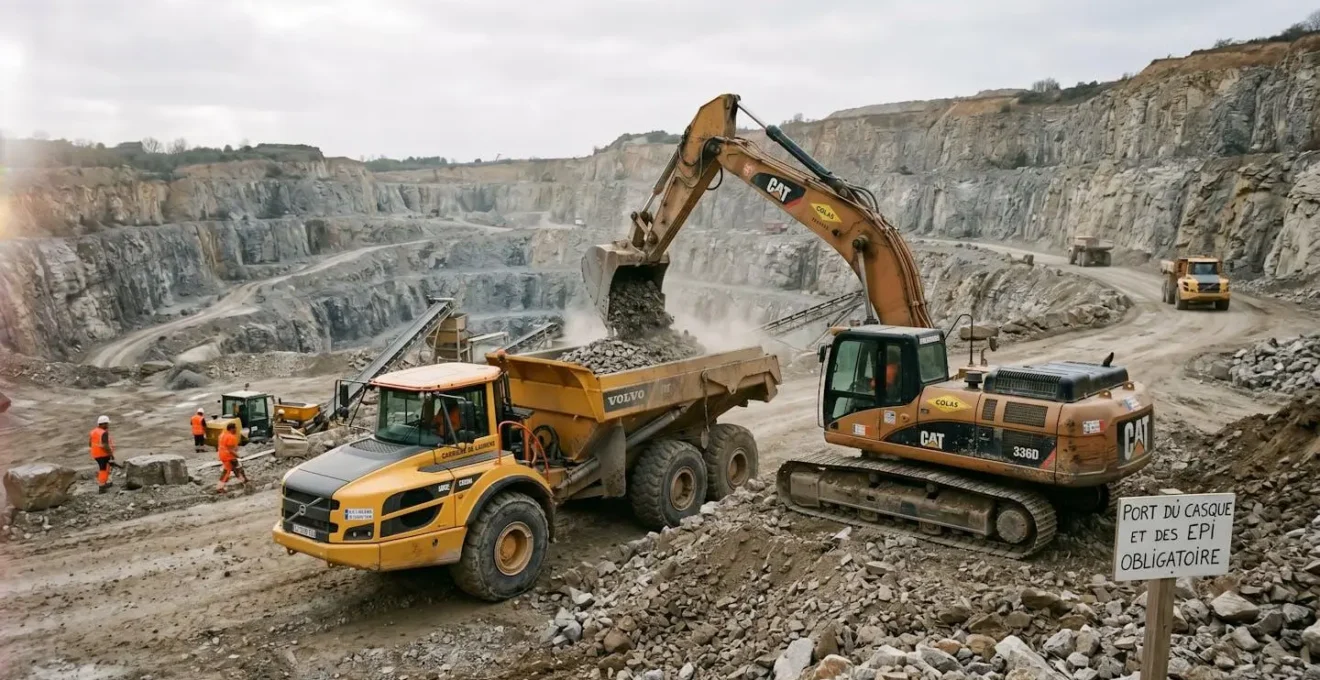

Un exploitant de carrière gérant huit tombereaux articulés de 40 tonnes constatait une usure prématurée : garnitures limitées en six mois au lieu des dix-huit mois annoncés. Attendant les premiers grincements avant d’intervenir, il subissait dans sept cas sur dix des supports rayés nécessitant un remplacement complet. Après mise en place d’un contrôle mensuel par mesure d’épaisseur et déclenchement du regarnissage dès 4 mm résiduels, les supports demeurent réutilisables dans plus de 90 % des cas, multipliant par quatre la durée de vie globale et générant 60 % d’économies annuelles.
- Distance de freinage rallongée par rapport aux valeurs d’origine
- Échauffement anormal des tambours/disques après utilisation
- Dissymétrie au freinage (traction latérale, déport véhicule)
- Augmentation progressive de la course de pédale/levier
- Vibrations ou pulsations ressenties au freinage
- Présence de poussière excessive autour des ensembles freins
- Durée écoulée depuis dernier regarnissage proche ou supérieure à préconisations constructeur
- Conditions d’exploitation sévères (environnement poussiéreux, pentes, freinage intensif)
Reconditionnement professionnel : cap sur une seconde vie performante
Face à l’usure constatée, deux voies s’ouvrent : le remplacement complet de l’ensemble (support + garniture) par un produit neuf, ou le reconditionnement du support existant par regarnissage. Lorsque les conditions techniques sont réunies (support métallique sain, sans fissure ni déformation), cette seconde option offre des performances équivalentes voire supérieures au neuf, tout en divisant les coûts par deux à trois selon les configurations.

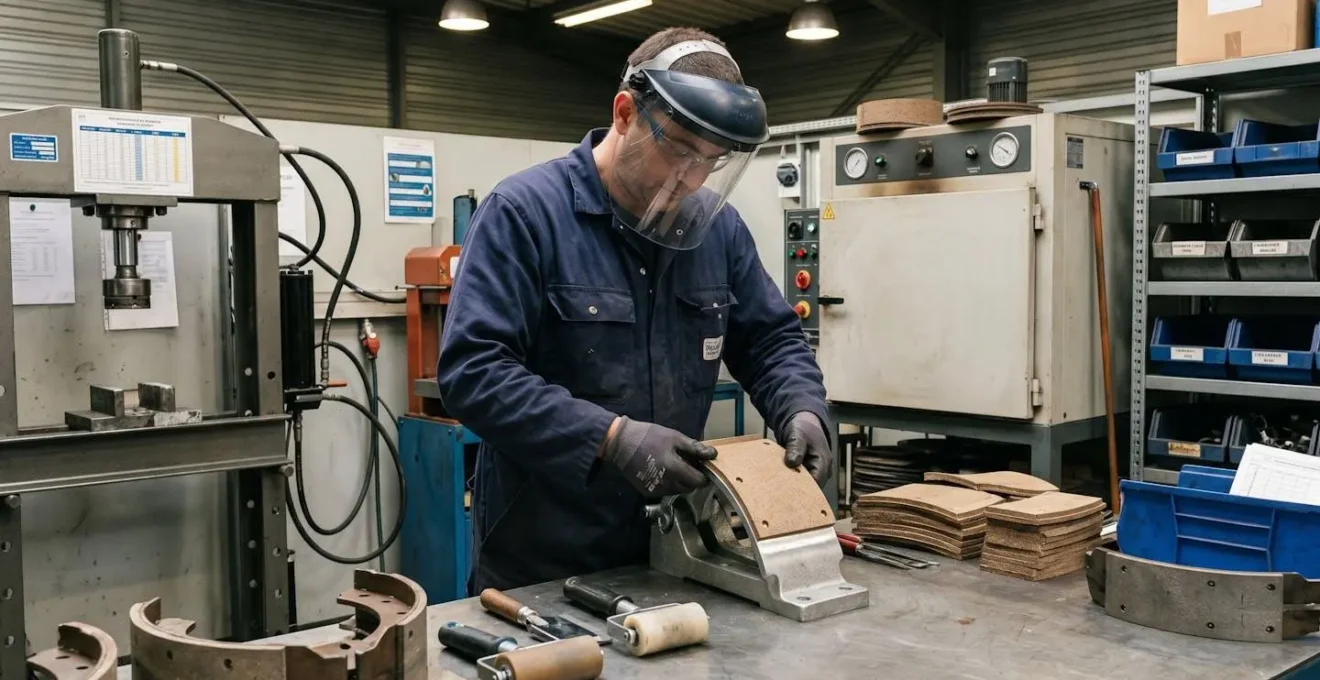

Le process technique repose sur trois étapes critiques : la préparation méticuleuse du support métallique (nettoyage, décapage, traitement de surface), l’application d’un adhésif structural haute performance ou la pose par rivetage selon la configuration d’origine, puis la polymérisation contrôlée garantissant la tenue mécanique. Les matériaux de friction contemporains, exempts d’amiante depuis des décennies, offrent des caractéristiques adaptées à chaque type de sollicitation. Un atelier maîtrisant le regarnissage de frein dispose d’une palette étendue de composés organiques, semi-métalliques ou céramiques permettant de personnaliser la garniture aux conditions réelles d’exploitation.
Bon à savoir : Avantages techniques du regarnissage professionnel
Performances équivalentes au neuf grâce à la sélection rigoureuse des matériaux de friction. Personnalisation possible selon les conditions d’exploitation spécifiques. Économies substantielles : 40 à 70 % vs remplacement complet. Préservation des supports métalliques de qualité, prolongeant la durée de vie globale du système. Solution pour matériels obsolètes dont les pièces neuves ne sont plus produites.
L’erreur la plus coûteuse observée en maintenance industrielle est de considérer le regarnissage comme une solution dégradée ou temporaire. La pratique démontre l’inverse : un reconditionnement professionnel réalisé sur un support sain, avec des matériaux sélectionnés et un process maîtrisé, délivre une fiabilité identique à celle d’un ensemble neuf standard. L’atout décisif réside dans la capacité à dépasser les spécifications d’origine en adaptant précisément le composé de friction au profil d’usage réel.
Fréquences d’intervention selon secteur et intensité d’usage
La périodicité optimale de contrôle et de regarnissage dépend étroitement du secteur d’activité, du type d’équipement et surtout de l’intensité d’exploitation réelle. Un tombereau de carrière effectuant cinquante cycles quotidiens en descente chargée use ses garnitures dix fois plus vite qu’un chariot élévateur d’entrepôt opérant sur sol plat. Le cadre réglementaire impose des vérifications périodiques obligatoires pour certains équipements, indépendamment de l’état constaté.
L’article 1er de l’arrêté du 1er mars 2004 impose au chef d’établissement de faire procéder à des vérifications générales périodiques (VGP) pour les appareils et accessoires de levage. Ces contrôles, réalisés par des organismes agréés ou des personnes qualifiées, incluent explicitement la vérification des dispositifs de freinage destinés à arrêter et maintenir la charge. Les périodicités s’échelonnent de 6 mois pour les appareils de levage motorisés à 12 mois pour certains équipements selon leur classification.
Le tableau décisionnel suivant croise secteurs d’activité, intensités d’usage et obligations réglementaires pour fournir des fourchettes de périodicité directement applicables.
| Secteur / Type équipement | Usage occasionnel | Usage standard | Usage intensif | Réglementation applicable |
|---|---|---|---|---|
| Poids lourds longue distance | 18-24 mois | 12-18 mois | 8-12 mois | CT annuel obligatoire |
| PL distribution urbaine | 18 mois | 12 mois | 8 mois | CT annuel + freinage sollicité |
| TP carrière/terrassement | 12 mois | 8-10 mois | 6 mois | Préconisations constructeur |
| Levage (grues, nacelles) | 12 mois | 8-10 mois | 6 mois | VGP 6-12 mois obligatoire |
| Chariots élévateurs | 18 mois | 12 mois | 6-8 mois | VGP 6-12 mois selon usage |
Ces fourchettes constituent des bases de planification. Chaque exploitant doit ajuster selon les spécificités de son exploitation : présence de pentes accentuées, environnement poussiéreux ou corrosif, charges transportées supérieures à la moyenne, conduite par opérateurs multiples avec pratiques hétérogènes. Comme le souligne le dossier de prévention publié par l’INRS sur l’utilisation des machines, l’employeur doit s’appuyer sur son évaluation des risques et les instructions de la notice fabricant pour définir les mesures adaptées à chaque équipement.
L’approche la plus fiable consiste à instaurer un double contrôle : une vérification visuelle et comportementale mensuelle ou bimensuelle (checklist des 8 indicateurs présentés en H2-1), couplée à une mesure dimensionnelle rigoureuse lors des arrêts programmés ou des échéances réglementaires (VGP, contrôle technique). Cette stratégie permet de détecter les dérives avant qu’elles n’atteignent le seuil critique et d’optimiser la fenêtre d’intervention pour préserver les supports métalliques.
Questions récurrentes sur le timing du regarnissage
Le regarnissage offre-t-il vraiment la même fiabilité qu’un ensemble neuf ?
Lorsque le reconditionnement est réalisé par un atelier spécialisé maîtrisant les process de collage/rivetage et sélectionnant rigoureusement les matériaux de friction, les performances obtenues égalent systématiquement celles d’un produit neuf standard. Les organismes de contrôle (Bureau Veritas, APAVE) valident régulièrement cette équivalence lors des VGP. L’avantage du regarnissage sur-mesure réside même dans la possibilité d’adapter le matériau aux sollicitations réelles de votre exploitation, dépassant potentiellement les spécifications d’origine standardisées.
Combien de temps dure l’immobilisation pour un regarnissage ?
Les ateliers spécialisés proposent généralement des délais de 3 à 7 jours ouvrés pour un regarnissage standard, selon la complexité et la disponibilité des matériaux. Ce délai inclut le démontage, la préparation des supports, le collage/rivetage et la polymérisation complète. Pour les parcs critiques, certains prestataires proposent des solutions d’échange standard (supports pré-garnis) réduisant l’immobilisation à moins de 24 heures. La planification préventive permet d’intégrer ces délais dans les fenêtres de maintenance programmées sans perturber l’exploitation.
Tous les supports métalliques peuvent-ils être regarnis ?
La faisabilité du regarnissage dépend strictement de l’état du support métallique. Les critères d’exclusion sont : fissures visibles (risque rupture), déformation thermique excessive (voilage >0,5 mm généralement), usure/rayures profondes compromettant l’adhérence, corrosion avancée affaiblissant la structure. Un diagnostic visuel et dimensionnel après démontage et nettoyage permet de valider la réutilisabilité. Les retours terrain montrent qu’un support détecté et déposé avant usure complète de la garniture (≥30 % résiduel) présente un taux de réutilisabilité >90 %, d’où l’importance d’un regarnissage préventif et non réactif.
Comment gérer le regarnissage sur des engins obsolètes dont les pièces neuves n’existent plus ?
Les ateliers spécialisés en reconditionnement disposent de capacités de fabrication sur-mesure permettant de reproduire des garnitures pour véhicules de collection, engins militaires ou matériels industriels dont la production de pièces neuves a cessé depuis des années. Le process repose sur la prise de cotes précises du support existant, la sélection d’un matériau de friction adapté aux performances d’origine, puis l’usinage et le montage (collage ou rivetage selon configuration d’origine). Cette solution sur-mesure représente généralement 30 à 50 % du coût qu’aurait eu une fabrication complète d’un ensemble neuf, tout en garantissant les performances requises.
Quelles sont les obligations réglementaires de contrôle selon mon secteur ?
Les obligations varient selon le type d’équipement. Pour les engins de levage et manutention (grues, nacelles, chariots élévateurs), l’arrêté du 1er mars 2004 impose une VGP (Vérification Générale Périodique) par organisme agréé tous les 6 à 12 mois selon l’intensité d’usage, incluant obligatoirement le contrôle du système de freinage. Les poids lourds >3,5t sont soumis au contrôle technique annuel (arrêté du 27 juillet 2004) avec vérification approfondie du freinage. Les engins de chantier (TP, carrières) suivent généralement les préconisations constructeur sans obligation réglementaire formelle de contrôle externe, mais le Code du travail (articles R. 4323-22 à R. 4323-28) impose à l’exploitant de maintenir ses équipements en état de conformité, engageant sa responsabilité pénale en cas de défaillance accidentelle.
