Face à un choix de roulement pour un équipement de production, la distinction entre billes et rouleaux dépasse la simple question de géométrie. Elle engage la durabilité de la machine, la cadence admissible et, à terme, la fréquence des arrêts non planifiés. Ce guide compare les deux familles sur leurs critères techniques fondamentaux pour aider à trancher rapidement.
Trois points à garder en tête avant de lire :
- Les roulements à billes excèdent en vitesse élevée et charges mixtes légères à modérées.
- Les roulements à rouleaux encaissent des charges radiales lourdes mais tolèrent moins bien les régimes rapides.
- Le mauvais choix entre les deux provoque une défaillance prématurée bien avant la durée de vie théorique.
La confusion entre ces deux familles est classique, même chez des techniciens expérimentés. Les désignations normalisées ISO, les codes de protection (ZZ, 2RS, RSH) et les fiches de spécifications en anglais brouillent souvent une décision qui repose pourtant sur deux ou trois paramètres bien délimités. La suite de cet article les passe en revue dans l’ordre qui compte pour une sélection terrain.
Un point important à cadrer d’emblée : ce comparatif porte sur les familles génériques. Les variantes spécialisées — roulements à rouleaux coniques, à rouleaux sphériques, à aiguilles — répondent à des applications encore plus spécifiques et seront mentionnées là où elles modifient la décision.
Principe de contact : la différence qui détermine tout

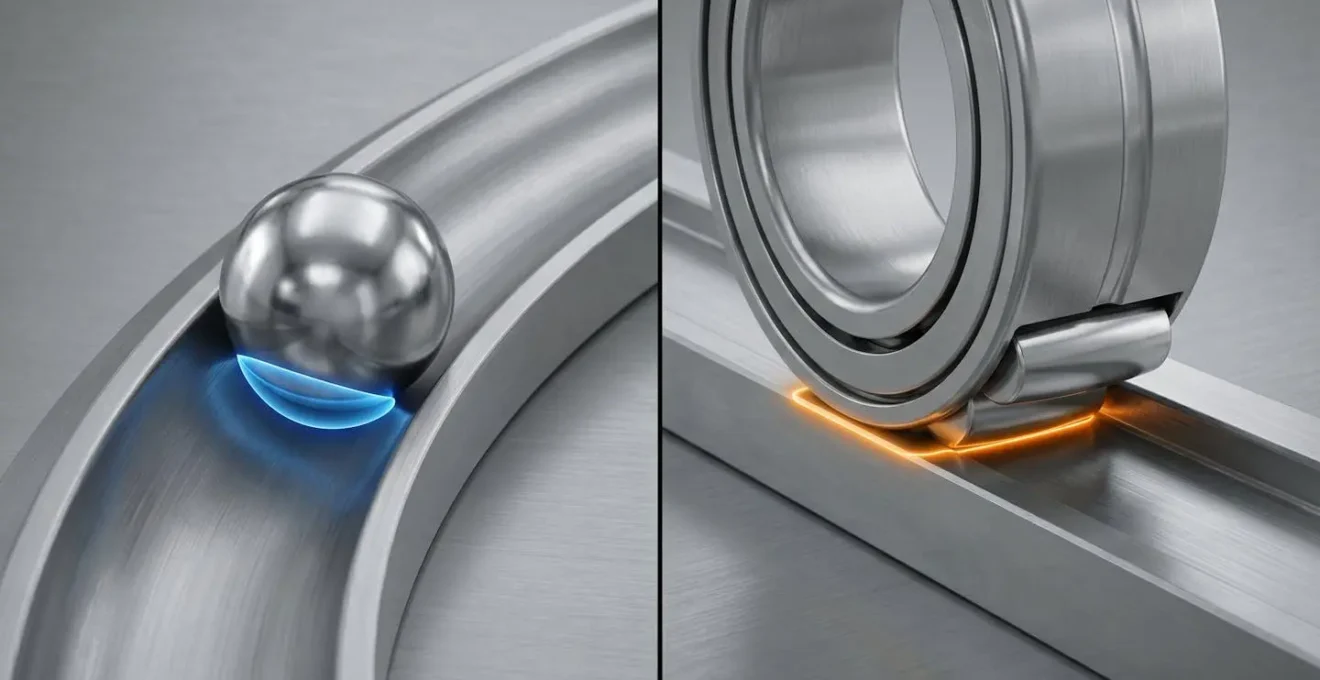

Tout part de la surface de contact entre l’élément roulant et la bague. Dans un roulement à billes, cette surface est théoriquement ponctuelle : la sphère touche la bague en un seul point. Dans un roulement à rouleaux cylindriques, le contact est linéaire — le cylindre frôle la bague sur toute sa longueur active. Cette distinction de géométrie engendre des comportements mécaniques radicalement différents sous charge.
Un contact ponctuel se déforme élastiquement sous charge selon la théorie du contact de Hertz. La pression de contact est très localisée, ce qui limite la capacité à encaisser des charges lourdes mais réduit aussi la friction interne à faible charge. Un contact linéaire répartit la même force sur une surface beaucoup plus grande, abaissant la pression hertzienne et autorisant des charges radiales considérablement supérieures — au prix d’une friction légèrement accrue et d’une tolérance aux désalignements plus faible.
La documentation technique de SKF et FAG, deux fabricants dont les manuels de référence font autorité dans les bureaux d’études industriels français, formalisent cette différence dans leurs tables de charge dynamique de base (C) et de charge statique (C₀). Un roulement à rouleaux cylindriques de dimensions équivalentes à un roulement à billes affiche systématiquement une valeur C plus élevée, parfois dans un rapport de 1,5 à 2 selon les séries.
Les codes de protection méritent une clarification rapide, car ils alimentent régulièrement des erreurs de commande. Le suffixe ZZ désigne un écran métallique non contact, adapté aux environnements chauds ou aux vitesses élevées où un joint lèvre créerait trop de friction. Les suffixes 2RS et RSH désignent des joints lèvres en élastomère, offrant une meilleure étanchéité pour des environnements humides ou poussiéreux, mais avec une limite de vitesse réduite. Cette distinction s’applique aux deux familles de roulements.
Pour les roulements à billes simple rangée à gorge profonde — la série la plus courante en maintenance industrielle — les catalogues Dymatec Transmissions couvrent un spectre de diamètres intérieurs allant généralement de quelques millimètres à plusieurs centaines de millimètres, avec des marques comme NTN, SNR, SKF, FAG ou NSK dont les dimensions sont interchangeables selon la norme ISO 15.
Capacités de charge et vitesses admissibles
Le paramètre le plus décisif dans la sélection d’un roulement est la charge dynamique de base (C), exprimée en kilonewtons (kN). Elle définit la charge théorique sous laquelle un roulement atteint une durée de vie L10 d’un million de tours. Plus C est élevé, plus le roulement supporte des charges importantes dans les mêmes dimensions extérieures.
Les manuels techniques des fabricants reconnus montrent qu’à dimensions égales (diamètre intérieur d, diamètre extérieur D, largeur B), un roulement à rouleaux cylindriques dépasse généralement la capacité de charge radiale dynamique d’un roulement à billes équivalent. Cette supériorité peut atteindre un facteur notable, en particulier dans les séries moyennes et lourdes couramment utilisées sur des arbres de transmissions industrielles.
La vitesse limite est le contrepoids de cet avantage. Les roulements à billes tolèrent des régimes de rotation bien plus élevés. Les vitesses limites publiées dans les catalogues normalisés (vitesse limite avec lubrification à la graisse, ou à l’huile) sont systématiquement supérieures pour les billes par rapport aux rouleaux de même référence dimensionnelle. Ce différentiel s’explique par la friction plus faible du contact ponctuel et par la masse des éléments roulants : une bille est plus légère qu’un rouleau de même diamètre, générant moins de force centrifuge à haute vitesse.

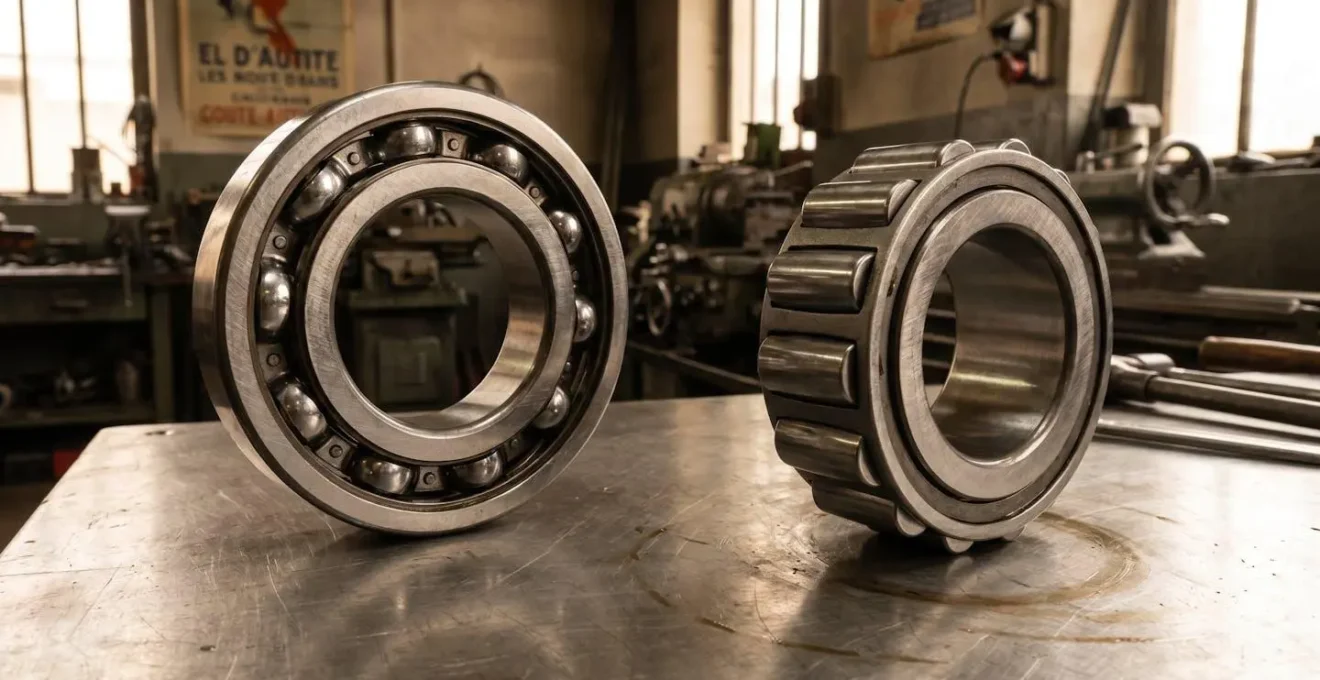

La synthèse ci-dessous confronte les caractéristiques des deux familles selon les critères déterminants pour une sélection industrielle. Les valeurs relatives sont issues des données normatives des principaux fabricants (SKF, FAG, NSK).
| Critère | Roulement à billes | Roulement à rouleaux cylindriques |
|---|---|---|
| Type de contact | Ponctuel (faible surface) | Linéaire (grande surface) |
| Charge radiale | Modérée à moyenne | Élevée à très élevée |
| Charge axiale | Acceptable (en gorge profonde) | Nulle à faible (cylindriques purs) |
| Vitesse limite | Élevée | Modérée |
| Tolérance désalignement | Faible à modérée | Très faible (cylindriques rigides) |
| Bruit / vibrations | Très faible à faible | Faible à modéré |
| Coût à dimensions égales | Généralement plus bas | Légèrement plus élevé |
Un point que les spécifications catalogue ne formalisent pas toujours clairement : le roulement à billes à gorge profonde (série 6000, 6200, 6300) est le seul type capable d’encaisser simultanément des charges radiales et axiales sans composant additionnel. Cette polyvalence en fait la solution dominante pour les moteurs électriques, les pompes centrifuges et les compresseurs où les sollicitations ne sont pas purement radiales. Les roulements à rouleaux cylindriques standard (série NU, N, NJ) ne reprennent pas de charge axiale — ou seulement une composante axiale limitée pour les variantes NJ et NUP.
La pratique du terrain dans les services maintenance de PME industrielles françaises révèle une erreur récurrente : substituer un roulement à rouleaux par un roulement à billes de même référence dimensionnelle pour profiter d’un délai d’approvisionnement plus court, sans vérifier que les conditions de charge restent compatibles. Ce type de substitution non validée peut diviser la durée de vie effective par deux ou trois sur des arbres transmettant des charges radiales lourdes.
Arbre de décision : quel type pour votre application ?
Aucun roulement n’est universellement supérieur. Le choix résulte du croisement entre le profil de charge réel de la machine, le régime de rotation nominal et les contraintes d’encombrement ou d’environnement. L’arbre de décision ci-dessous structure cette logique de sélection selon les situations les plus fréquentes rencontrées en maintenance industrielle.
-
Votre charge est majoritairement axiale (poussée) :
Ni les roulements à billes standard ni les rouleaux cylindriques ne sont le bon choix. Orientez-vous vers des roulements à billes à contact oblique (série 7000) ou des roulements à rouleaux coniques pour des charges axiales élevées combinées à une composante radiale.
-
Votre charge est radiale lourde, vitesse modérée :
Le roulement à rouleaux cylindriques est le choix naturel. Il encaisse les charges radiales importantes avec une pression hertzienne maîtrisée. Vérifiez que l’arbre et le logement sont correctement alignés — la tolérance aux désalignements de ces roulements est très faible.
-
Votre application combine vitesse élevée et charges mixtes modérées :
Le roulement à billes à gorge profonde est le candidat idéal. Sa capacité à reprendre simultanément des charges radiales et axiales, associée à ses vitesses limites élevées, couvre la majorité des moteurs électriques, ventilateurs, compresseurs et équipements à broche.
-
Votre application présente un désalignement structurel arbre/logement :
Ni les billes standard ni les rouleaux cylindriques rigides ne conviennent. Les roulements à rotule sur billes (série 1200, 2200) ou à rotule sur rouleaux (série 22000) absorbent les désalignements angulaires permanents jusqu’à plusieurs degrés.
Un cas de figure illustre bien les enjeux de cette sélection : prenons l’exemple d’une ligne de convoyage motorisée où les rouleaux porteurs sont entraînés par un moto-réducteur. Les charges radiales sont significatives (poids des produits transportés), la vitesse est modérée et les alignements de paliers sont souvent approximatifs sur des châssis soudés. Dans cette configuration, un roulement à rouleaux cylindriques risque de souffrir des désalignements, tandis qu’un roulement à billes à gorge profonde constitue un compromis fiable — charge admissible suffisante, tolérance modérée aux défauts d’alignement, disponibilité immédiate et coût contenu.
La pratique en bureau d’études démontre qu’un calcul de durée de vie L10 réel, intégrant les coefficients de charge dynamique équivalente, conduit souvent à sélectionner un roulement d’une ou deux séries au-dessus du minimum théorique. La marge de sécurité ainsi dégagée compense les variations de charge non prises en compte en phase de conception — à-coups au démarrage, surcharges passagères, vibrations transmises par la machine adjacente.
Sur la question des techniques de sécurisation du maintien des pièces dans les opérations d’usinage à grande vitesse, le type de roulement retenu pour la broche conditionne directement les efforts transmissibles à l’outil et la répétabilité dimensionnelle — un angle rarement abordé lors du choix initial.
Cas pratique : remplacement de roulement sur pompe centrifuge industrielle
Prenons la situation d’un responsable maintenance confronté à une pompe centrifuge triphasée tombée en panne après six mois d’exploitation, bien en deçà de sa durée de vie théorique. Après démontage, le constat est sans ambiguïté : la cage du roulement côté accouplement est éclatée, les pistes présentent des marques de surcharge. L’analyse révèle que le technicien précédent avait monté un roulement à billes en remplacement du roulement à rouleaux cylindriques d’origine, en se basant uniquement sur les dimensions d (intérieur), D (extérieur) et B (largeur) — trois cotes identiques, mais une capacité C très inférieure. La charge radiale exercée par l’accouplement rigide dépassait les limites du roulement à billes substitué. La correction consiste à revenir au type d’origine et à vérifier que l’alignement arbre-moteur respecte les tolérances constructeur.
Ce type de mésaventure est suffisamment fréquent pour que la documentation technique NSK et les guides de maintenance de SKF insistent sur un principe simple : deux roulements peuvent être dimensionnellement interchangeables sans être fonctionnellement équivalents. La capacité de charge dynamique et le type de contact ne figurent pas dans les dimensions ISO, mais ils déterminent la durée de vie en service.
Votre sélection finale : vérifications avant commande
Une fois le type arrêté — billes ou rouleaux — plusieurs points de contrôle permettent d’éviter les erreurs d’approvisionnement classiques. Les spécifications dimensionnelles (d, D, B) sont un point de départ, pas une garantie de compatibilité fonctionnelle.
-
Confirmer le type de charge dominant : radiale, axiale ou combinée — et choisir la famille en conséquence.
-
Vérifier la vitesse de rotation nominale de l’arbre et la comparer à la vitesse limite publiée dans le catalogue fabricant pour le roulement sélectionné.
-
Contrôler la qualité d’alignement arbre-logement : un désalignement supérieur à 0,1° oriente vers une rotule sur billes ou sur rouleaux.
-
Identifier le code de protection requis (ZZ pour environnement chaud/vitesse haute, 2RS ou RSH pour environnement humide/poussiéreux).
-
Comparer les valeurs C et C₀ du roulement sélectionné avec les données de charge de l’application avant de confirmer la référence.
La réduction des arrêts non planifiés sur ligne de production passe souvent par des décisions de ce type — apparemment mineures, mais aux conséquences disproportionnées sur le planning de maintenance. Pour approfondir les leviers disponibles à cet effet, la méthode pour réduire le downtime sur les équipements industriels offre un cadre complémentaire à la sélection des composants rotatifs.
Un roulement à rouleaux peut-il remplacer directement un roulement à billes de mêmes dimensions ?
Pas systématiquement. Si les dimensions d, D, B sont identiques et la charge radiale dominante reste dans les limites du nouveau roulement, la substitution est envisageable. Mais la capacité de charge axiale d’un roulement à rouleaux cylindriques pur est quasi nulle : si l’application génère une composante axiale, le remplacement direct est déconseillé sans validation de la charge équivalente.
Quelle est la différence entre les suffixes ZZ et 2RS sur un roulement à billes ?
ZZ désigne deux écrans métalliques rigides non contact : ils retiennent la graisse sans frotter sur la bague intérieure, ce qui autorise des vitesses plus élevées. 2RS (ou RSH selon FAG/Schaeffler) désigne deux joints lèvres en caoutchouc qui frottent légèrement sur la bague intérieure : meilleure étanchéité aux contaminants extérieurs, mais vitesse limite réduite et couple de démarrage légèrement supérieur.
Pourquoi les roulements à billes sont-ils plus utilisés que les roulements à rouleaux dans les moteurs électriques ?
Les moteurs électriques combinent des vitesses de rotation élevées et des charges mixtes (radiales modérées + composante axiale liée à l’accouplement ou au déséquilibre). Le roulement à billes à gorge profonde répond précisément à ce profil : vitesse limite haute, capacité axiale intégrée sans composant additionnel, niveau sonore très bas. Les roulements à rouleaux cylindriques seraient surdimensionnés en capacité de charge et pénalisants en vitesse pour cet usage.
Les marques NTN, SNR, SKF et FAG sont-elles interchangeables sur les mêmes références ?
Pour les séries standardisées ISO (6200, 6300, NU200…), oui : les dimensions d, D et B sont normalisées et les roulements de ces marques sont interchangeables géométriquement. Les capacités de charge dynamique (C) peuvent varier légèrement entre fabricants selon les technologies de fabrication. Pour les applications critiques, vérifier les valeurs C et C₀ dans le catalogue de la marque retenue plutôt que d’extrapoler depuis un autre fabricant.
